Mini cilindro in lega di alluminio serie MAL | Cilindro pneumatico leggero ed economico

Marca: SOLH di Riche Technology

1. Panoramica del prodotto e caratteristiche strutturali principali

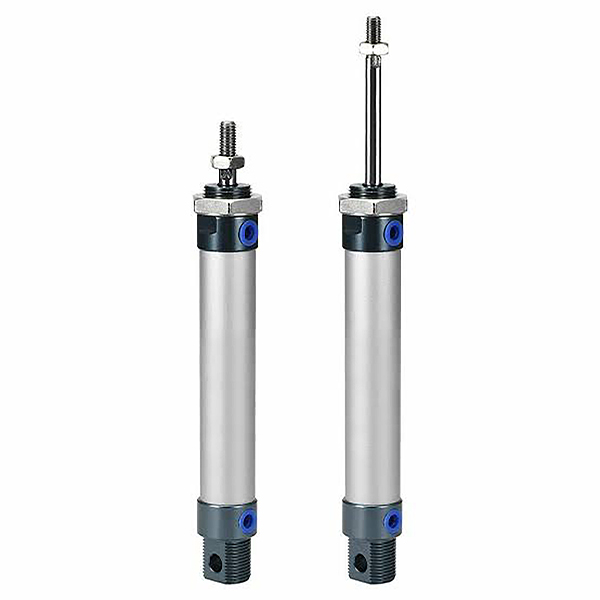

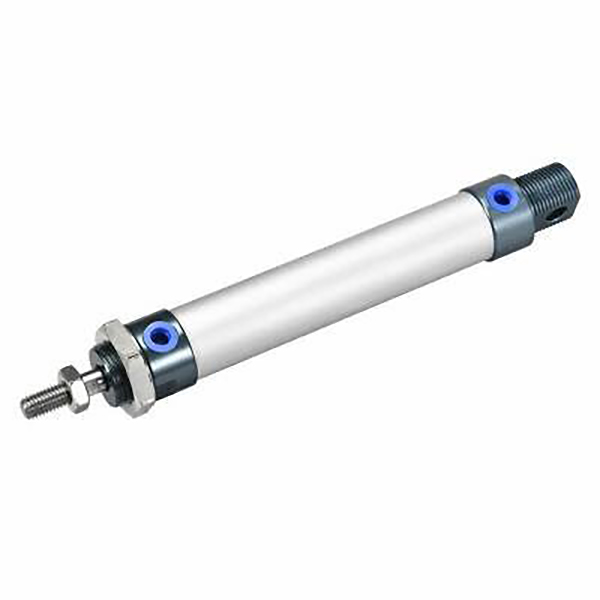

     La serie SOLH MAL è un mini cilindro pneumatico leggero ed economico in lega di alluminio, ampiamente riconosciuto sul mercato come una soluzione mini cilindro economica. Adottando il tubo del cilindro in lega di alluminio anodizzato e lo stelo del pistone in acciaio inossidabile, è caratterizzato da un peso ultraleggero, una struttura compatta e un basso costo. Grazie alla forte compatibilità con le serie MA e CM2, è ideale per apparecchiature automatizzate con carichi leggeri e sensibili al budget nei settori dell'elettronica, degli imballaggi, dell'industria leggera e in scenari di lavoro a secco con poca polvere.

  1.1 Standard universale e alta intercambiabilità

     Prodotto secondo gli standard industriali universali nazionali con dimensioni di montaggio e specifiche di interfaccia unificate. Raggiunge un'eccellente intercambiabilità strutturale e dimensionale con i cilindri tradizionali delle serie MA e CM2, supportando la sostituzione senza modifiche, il rinnovamento delle apparecchiature e l'assemblaggio standardizzato in lotti.

  1.2 Struttura in materiale leggero

     Costruito con tubo del cilindro in lega di alluminio anodizzato di alta qualità e coperchi terminali in lega di alluminio, abbinati allo stelo del pistone in acciaio inossidabile antiruggine. Rispetto ai cilindri convenzionali della serie MA, la serie MAL è più leggera del 15% e ha una lunghezza complessiva più corta di circa 10 mm. Offre eccezionale portabilità e prestazioni di installazione compatte, controllando al tempo stesso i costi in modo efficace.

  1.3 Struttura di bloccaggio del filo stabile

     Adozione della tecnologia di bloccaggio della filettatura del coperchio a doppia estremità con struttura di assemblaggio stretta e stabile. L'aspetto lineare e rotondo garantisce una struttura generale semplice e un comodo smontaggio, manutenzione e debugging quotidiano, riducendo notevolmente i successivi costi operativi e di manutenzione per le linee di produzione automatizzate leggere.

  1.4 Moto diversificato e derivate funzionali

     • MAL Doppio effetto: Movimento alternativo con presa d'aria a doppia estremità, il tipo standard più universale per l'automazione lineare convenzionale a carico leggero.

     • MSAL a semplice effetto (a spinta): Struttura estraibile a molla, estensione automatica dell'asta dopo un'interruzione di corrente per meccanismi di ripristino di sicurezza.

     • MTAL A semplice effetto (Pull Back): Struttura con ritorno a molla, retrazione automatica dell'asta dopo un'interruzione di corrente per scenari di posizionamento protettivo.

     • MALD Doppia Asta: Stelo del pistone con uscita a doppia estremità, che realizza un funzionamento sincrono e una corsa effettiva raddoppiata per una trasmissione sincrona precisa.

     • Corsa regolabile MALJ: Design a doppio effetto con corsa regolabile, che supporta il posizionamento preciso e la calibrazione flessibile della corsa per esigenze di lavoro variabili.

  1.5 Tampone flessibile e sistema di tenuta durevole

     Dotato di serie di tampone in gomma di alta qualità per la riduzione del rumore di base e l'assorbimento degli urti; Il buffer d'aria aggiornato opzionale (codice C) riduce efficacemente le vibrazioni e il rumore durante il funzionamento ciclico ad alta velocità. Adottando una guarnizione composita bidirezionale a basso attrito con scanalatura di stoccaggio dell'olio incorporata, il cilindro presenta una pressione di avvio ultrabassa e un funzionamento stabile senza olio, con una durata fino a 5 milioni di cicli.

  1.6 Configurazione opzionale di induzione magnetica

     La serie MAL supporta l'anello magnetico integrato opzionale (codice S), perfettamente compatibile con gli interruttori magnetici della serie CS1-G e SMC M9B. Realizza un rilevamento accurato della posizione del pistone e un collegamento del segnale elettrico in tempo reale, soddisfacendo le esigenze di posizionamento automatizzato del ciclo e monitoraggio intelligente per le apparecchiature di automazione leggere.

2. Regole complete per la denominazione dei modelli ed esempi di ordini

  1.Struttura tipica del modello: MAL25-100S-CM-FA

 2. Esempi di ordini standard

     • Modello magnetico standard a doppio effetto: MAL32-75S-CM (alesaggio 32 mm, corsa 75 mm, coda tonda, con anello magnetico)

     • Modello con ritorno a molla a semplice effetto: MTAL20-50S-U (alesaggio 20mm, corsa 50mm, coda piatta, ripristino a semplice effetto)

     • Modello a doppio effetto e stelo passante: MALD25-100S-CA (alesaggio 25 mm, corsa 100 mm, coda oscillante, funzionamento sincrono a doppio stelo)

3. Parametri tecnici principali (tipo standard)

4. Grafico di riferimento della spinta e della tensione teorica da 0,5 MPa (asta singola)

 4.1 Dati sulle prestazioni a doppia azione (MAL).

  4.2 Dati prestazionali a semplice effetto (MTAL Spring Return).

5. Forme di montaggio e modelli derivati

  5.1 Metodi di montaggio universali diversificati

     • Coda tonda CM: Montaggio diritto standard, il tipo più universale per il funzionamento lineare fisso convenzionale a carico leggero

     • CA Coda oscillante: Struttura di coda oscillante, adatta per meccanismi meccanici di oscillazione, ribaltamento e collegamento

     • Coda piatta a U: Design ultracompatto a coda piatta, perfetto per spazi di installazione ultrasottili e ristretti

     • FA/FB Flangia anteriore/posteriore: Fissaggio con flangia piatta anteriore e posteriore, installazione verticale stabile per apparecchiature di posizionamento per carichi leggeri

     • Staffa per piedi LB: Fissaggio assiale della base del piede, comoda installazione laterale e disposizione flessibile delle apparecchiature

     • Staffa a doppio orecchio SDB: Struttura a doppia cerniera, adattabile all'oscillazione flessibile e alle condizioni di lavoro speciali del collegamento

  5.2 Serie di derivati ​​principali

     • MAL Standard a doppio effetto: Modello leggero universale con anello magnetico opzionale per l'automazione generale a carico leggero

     • MSAL/MTAL Semplice effetto: Tipi di espulsione/ritorno a molla per scenari di ripristino di sicurezza e posizionamento protettivo

     • MALD Doppia Asta: Struttura di uscita sincrona a doppia estremità, che raddoppia la corsa effettiva e migliora la stabilità operativa

     • Corsa regolabile MALJ: Design della corsa personalizzabile per un posizionamento preciso e esigenze di lavorazione a corsa variabile

     • Cuscino regolabile MALC: Struttura del cuscinetto d'aria migliorata, che riduce l'impatto e il rumore ad alta velocità per operazioni cicliche frequenti

6. Confronto di selezione MAL vs MA

7. Guida alla selezione rapida in 3 passaggi

     1. Selezione del foro: Selezionare la dimensione del foro corretta in base al peso effettivo del carico, riservare un margine di sicurezza superiore al 50%. Dai priorità alla serie MAL per progetti di automazione con carichi leggeri e sensibili al budget.

     2. Selezione del tratto: Corsa di lavoro effettiva più margine di sicurezza di 10~20 mm; seguire i limiti di corsa standard: doppio effetto ≤500mm, semplice effetto ≤150mm.

     3. Configurazione funzionale: Scegliere MAL per doppio effetto standard, MTAL per semplice effetto con ritorno a molla, MALD per funzionamento sincrono a doppio stelo. Selezionare il cuscino d'aria MALC per il funzionamento ad alta velocità (>500 mm/s). Dotato di anello magnetico S + interruttori CS1-G/M9B per il rilevamento automatico della posizione.

Riassunto di una frase

     Il minicilindro in lega di alluminio leggero della serie SOLH MAL è caratterizzato da una struttura compatta ultraleggera, un costo estremamente basso e opzioni funzionali diversificate, fungendo da soluzione pneumatica più conveniente per carichi leggeri, ambienti asciutti e piccole apparecchiature automatizzate con budget limitato.
