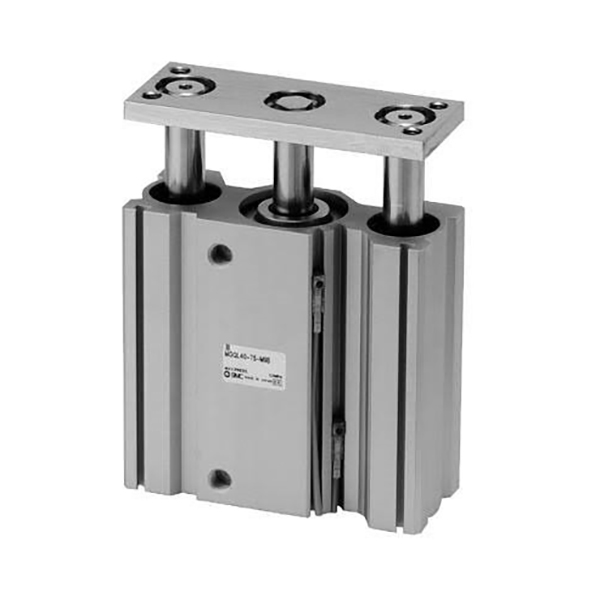

Cilindro con stelo guida mini ultracompatto serie MGJ | Tipo antirotazione ad alta precisione

Marca: SOLH di Riche Technology

Panoramica del prodotto

     La serie SOLH MGJ è un cilindro con stelo guidato ultracompatto, leggero e ad alta precisione, appositamente progettato per scenari di microautomazione. Caratterizzata da una struttura miniaturizzata ultracompatta, prestazioni antirotazione precise di ±0,1°, montaggio in doppia direzione e design di tubazioni e cablaggio centralizzati su un solo lato, questa serie copre solo diametri φ6 e φ10 con corsa ultracorta compresa tra 5 mm e 20 mm. È perfettamente su misura per applicazioni di posizionamento con microcarico, spazio limitato e ad alta precisione in apparecchiature elettroniche, strumenti medici e macchinari di precisione, fungendo da componente esecutivo principale per sistemi automatizzati miniaturizzati.

Posizionamento principale e caratteristiche strutturali

1.Miniaturizzazione estrema e dimensioni ultracompatte

• Copertura delle specifiche ultra ridotta: Disponibile con alesaggi ultra piccoli da φ6 mm e φ10 mm, con corse brevi abbinate di 5/10/15 mm (φ6) e 5/10/15/20 mm (φ10), progettati esclusivamente per esigenze di guida a microcorsa.

• Dimensione corporea sottile e sottile: Il modello ultracompatto MGJ6 presenta un corpo ultrasottile e stretto di oltre 23 corse (lunghezza) × 29 mm (larghezza) × 14,5 mm (altezza), occupando uno spazio di installazione minimo e adattandosi al layout di apparecchiature compatte altamente integrate.

2.Prestazioni antirotazione ad alta precisione

• Dotata di doppie aste di guida integrate e di struttura del telaio di guida integrata, la serie MGJ raggiunge un'eccellente capacità anti-deflessione. La tolleranza di rotazione estremamente bassa raggiunge±0,1°, evitando efficacemente la deviazione della posizione durante il bloccaggio, l'assemblaggio e la regolazione fine di microparti e garantendo una precisione di posizionamento costante e ad alta precisione.

3.Montaggio flessibile e centralizzatoProgettazione di tubazioni

• Supporto di montaggio a doppia direzione: Sia la superficie inferiore che quella posteriore sono riservate all'installazione fissa, supportando il layout multi-angolo in spazi stretti e ristretti con forte adattabilità alla scena.

• Tubazioni e cablaggio centralizzati su un solo lato: I tubi dell'aria e le linee degli interruttori magnetici sono disposti su un unico lato in modo uniforme, realizzando un cablaggio ordinato e standardizzato durante la disposizione densa di più cilindri, semplificando l'installazione in loco e la successiva manutenzione.

• Installazione a doppio interruttore per corsa ultra breve: Anche la corsa minima di 5 mm può essere dotata di due interruttori magnetici, realizzando un rilevamento completo della posizione di entrambe le estremità della corsa senza angolo morto.

4.Funzionamento ciclico leggero e durevole

• Peso corporeo ultraleggero: Peso complessivo estremamente basso: l'MGJ6-5 pesa solo 27,3 g, mentre l'MGJ10-20 con le specifiche massime pesa solo 63,2 g, il che riduce notevolmente il carico dell'attrezzatura ed è adatto per meccanismi micro automatizzati leggeri.

• Funzionamento stabile e senza manutenzione: Adottando un design di lubrificazione senza olio con tamponi in gomma a doppia estremità, supporta il movimento ciclico a lungo termine ad alta frequenza con carico leggero, caratterizzato da bassa rumorosità, funzionamento stabile e lunga durata.

Regola di codifica del modello completa

Esempi di modelli: MGJ6-10-F8N | MGJ10-15S

Esempi di riferimenti ordine standard

• MGJ6-5: alesaggio φ6, corsa 5 mm, tipo standard senza interruttore magnetico

• MGJ10-15-2S: alesaggio φ10, corsa 15 mm, dotato di 2 interruttori magnetici per il rilevamento della posizione a doppia estremità

• MGJ6-10-F8N: alesaggio φ6, corsa 10 mm, abbinato all'interruttore magnetico D-F8N

Specifiche tecniche principali (condizione standard 20 ℃, 0,5 MPa)

1. Specifiche generali di base

• Modalità operativa: Movimento alternativo a doppio effetto

• Intervallo di pressione di esercizio: 0,15~0,7 MPa; Pressione di prova: 1,05 MPa

• Temperatura ambiente: -10℃~60℃ (ambiente di lavoro privo di ghiaccio)

• Velocità operativa del pistone: 50~500mm/s

• Modalità buffer: Tampone in gomma a doppia estremità per un assorbimento stabile degli urti

• Modalità di lubrificazione: Funzionamento senza olio e senza manutenzione

2.Spinta teorica in uscita (@0,5MPa)

3.Specifiche del peso del prodotto (g)

Scenari tipici di applicazioni industriali

• Apparecchiature elettroniche di precisione: Micro bloccaggio di componenti di telefoni cellulari e fotocamere, spinta di minuscole schede PCB, posizionamento di crimpatura dei terminali e assemblaggio di precisione di micromoduli.

• Strumentazione medica: Commutazione della valvola miniaturizzata, sollevamento e abbassamento dell'ago di campionamento e guida precisa di apparecchiature mediche minimamente invasive, soddisfacendo i requisiti di funzionamento pulito e stabile di livello medico.

• Macchinari e ottica di precisione: Posizionamento dell'assemblaggio di microparti, regolazione fine della lente ottica, calibrazione del microspostamento della sonda di rilevamento e meccanismi di microregolazione ad alta precisione.

• Industria dei semiconduttori: Micro-traslazione di minuscoli wafer, sollevamento e posizionamento di maschere in miniatura e azioni esecutive con carichi leggeri in officine di semiconduttori pulite e prive di polvere.

Confronto tra i core della serie MGJ e della serie MGP (Mini e Standard)

Guida alla selezione rapida

1. Selezione della dimensione del foro: Scegliere φ6mm per carico di lavoro ≤10N; scegliere φ10mm per carico di lavoro ≤30N, abbinare con fattore di sicurezza ≥2 per un funzionamento stabile.

2. Selezione delle specifiche della corsa: Selezionare la corsa ultra breve da 5/10/15/20 mm in base alle effettive esigenze di guida della microcilindrata.

3. Configurazione dell'interruttore magnetico: Selezionare 2S per il rilevamento della posizione a doppia estremità; selezionare la S singola per il feedback del segnale single-end; nessuna marcatura per il modello base senza interruttori.

Riassunto di una frase

     Il mini cilindro con asta di guida ultracompatto serie SOLH MGJ presenta dimensioni micro, elevata precisione antirotazione di ± 0,1°, funzionamento leggero senza olio e montaggio flessibile, essendo il micro attuatore pneumatico ad alta precisione ottimale per automazione miniaturizzata con spazio limitato, apparecchiature mediche ed elettroniche.
