Marca: SOLH di Riche Technology

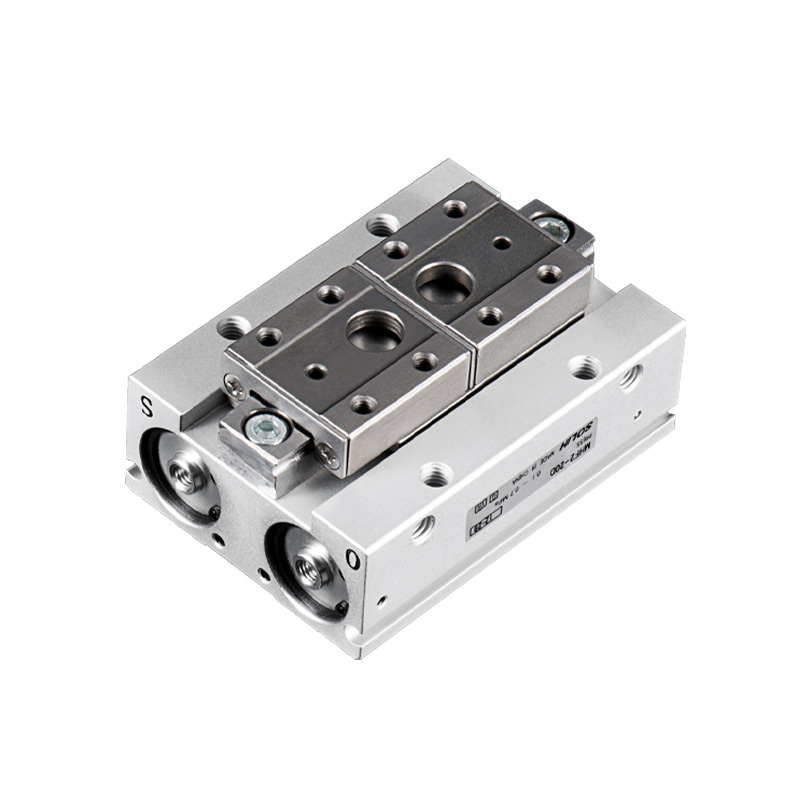

La serie SOLH MHF2 è una pinza parallela a 2 griffe con guida lineare a doppio pistone ultrapiatta. Il punto forte: l'altezza del corpo è solo 1/3 della pinza MHZ2 equivalente, riduce efficacemente il momento flettente finale mantenendo un'elevata precisione di posizionamento. Sono disponibili tre gamme di corsa opzionali. Struttura di montaggio su quattro lati. Appositamente progettato per applicazioni ad alta precisione a basso carico e in spazi ultra limitati: moduli lineari miniaturizzati, piccoli robot EOAT, semiconduttori, elettronica e stazioni di assemblaggio di precisione.
-- Struttura: doppio pistone + binario di guida lineare di precisione (Φ25/Φ32 adottano una guida con cuscinetto a sfere circolante). Movimento lineare parallelo e puro delle ganasce senza oscillazioni, elevata rigidità. Corpo principale in lega di alluminio, ganasce in acciaio inossidabile, anello magnetico incorporato. Scanalature di montaggio dell'interruttore magnetico su quattro lati; opzioni di montaggio: foro filettato inferiore / foro filettato laterale / installazione a foro passante.
-- Tipo di azione: solo a doppio effetto D (controllo dell'aria bidirezionale, nessuna versione a semplice effetto). Valvola a farfalla incorporata per velocità di movimento regolabile e funzionamento regolare.
-- Layout ultrapiatto: altezza ridotta di circa il 66% rispetto a MHZ2 a parità di forza di serraggio, riducendo notevolmente il momento flettente finale e migliorando la stabilità di posizionamento.
-- Configurazione della corsa: 3 opzioni di corsa per foro: D (corta) / D1 (media) / D2 (lunga) per adattarsi alle diverse larghezze del pezzo.
-- Precisione di posizionamento: precisione di ripetizione ±0,04~±0,05 mm, stabile in caso di cicli ad alta frequenza.

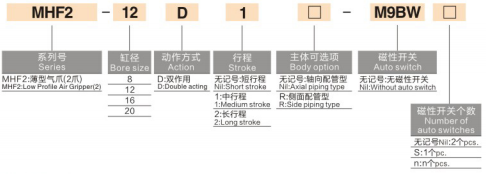

1. Esempio di modello: MHF2-16D1-S-M9BW
|
Segmento |
Codice |
Descrizione |
|
1 |
MHF2 |
Serie: Pinza parallela ultrasottile |
|
2 |
16 |
Diametro: 8,12,16,20,25,32 mm (Φ25/32 nuova specifica grande) |
|
3 |
D/D1/D2 |
Grado di corsa / D = Corsa breve / D1 = Corsa media / D2 = Corsa lunga |
|
4 |
-S |
Opzione anello magnetico Vuoto = nessun magnete; S = anello magnetico integrato per interruttore magnetico |
| 5 | -M9B |
Tipo di interruttore magnetico M9B(NPN) / M9N(PNP) / M9P Lunghezza cavo: standard 0,5 m; L=1m L=3m |
|
6 |
Codice di montaggio suffisso |
Vuoto = Foro filettato standard 2 = Montaggio con foro passante F = Tipo fisso a ganascia singola |
2. Esempio di ordine standard
2.1MHF2-20D2-S-M9BW
-- Alesaggio 20, corsa lunga D2, anello magnetico incorporato, interruttore magnetico M9B con cavo da 1 m.
|
Elemento parametro |
Specificazione standard |
| Quantità di mascelle |
2 ganasce, apertura e chiusura lineari parallele pure |
| Modalità operativa |
Solo a doppio effetto (nessuna variante a semplice effetto) |
| Pressione operativa |
Alesaggio 8: 0,15~0,7MPa Alesaggio 12~32: 0,1~0,7MPa (pressione di esercizio ottimale: 0,5MPa) |
| Pressione di prova |
1,0 MPa |
| Temperatura ambiente |
-10 ~ 60℃ (nessuna formazione di ghiaccio all'interno delle tubazioni dell'aria) |
| Ripeti la precisione della posizione |
Foro 8/12:±0,05 mm Foro 16~32:±0,04 mm |
| Frequenza operativa massima |
Corsa breve (D):120 cpm Corsa media/lunga (D1/D2):60 cpm |
| Filettatura della porta dell'aria |
8/12:M3×0,5 16/20/25/32:M5×0,8 |
| Lubrificazione |
Funzionamento senza olio; Grasso alimentare NSF-H1 opzionale |
| Installazione dell'interruttore |
Scanalature di scorrimento su quattro lati, l'interruttore magnetico può essere installato su entrambi i lati |
| Opzioni di montaggio |
Installazione universale dal basso, laterale, a foro passante e multidirezionale |
|
Foro (mm) |
Modello completo |
Corsa a ganascia singola (mm) |
Apertura totale massima (mm) |
Forza di serraggio (N) |
Altezza del corpo (mm) |
Peso netto (g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Nota importante: la forza di bloccaggio diminuisce all'aumentare della lunghezza di estensione della ganascia L. Deve verificare il momento flettente ammissibile durante la selezione, fattore di sicurezza ≥1,5.
-- Spazio di installazione strettamente limitato e altezza limitata: moduli lineari sottili, attuatore finale robot in miniatura
- Richiedi un momento flettente basso, alta precisione parallela stabile: semiconduttore, elettronica 3C, assemblaggio hardware di precisione
-- Requisito di adattamento flessibile della corsa: scegliere la corsa breve/media/lunga per adattare le diverse larghezze del pezzo
-- Richiede montaggio multi-angolo e rilevamento della posizione su due lati per un meccanismo integrato compatto
-- Selezionare la dimensione del foro e la corsa in base al vincolo di altezza e alla larghezza del pezzo: Sequenza prioritaria D(corto) → D1(medio) → D2(lungo)
-- Aggiungere il suffisso -S anello magnetico + interruttore M9B/M9N/M9P se il feedback della posizione aperta/chiusa della ganascia è richiesto dal PLC
-- Selezione del montaggio: foro filettato standard (predefinito); suffisso -2 per installazione a foro passante adatta per piattaforme e staffe sottili
-- Verifica del carico: controllare la lunghezza dell'estensione della ganascia L; evitare un carico disassato eccessivo che superi il momento flettente consentito
-- Foro grande Φ25/32: adotta una guida con cuscinetto a sfere circolante, maggiore rigidità per pezzi moderatamente più pesanti
La pinza pneumatica parallela ultrasottile a doppio effetto SOLH MHF2 presenta un design a profilo ultraribassato, tre gradi di opzioni di corsa, montaggio su quattro lati e alta precisione di ±0,04~±0,05 mm, dotata di interruttori magnetici serie M9 compatibili, soluzione di presa compatta ideale a basso momento flettente per robot miniaturizzati EOAT, semiconduttori e automazione di assemblaggio di precisione 3C.
