Pinza pneumatica parallela ad ampia apertura serie MHL2

Marca: SOLH di Riche Technology

Panoramica del prodotto

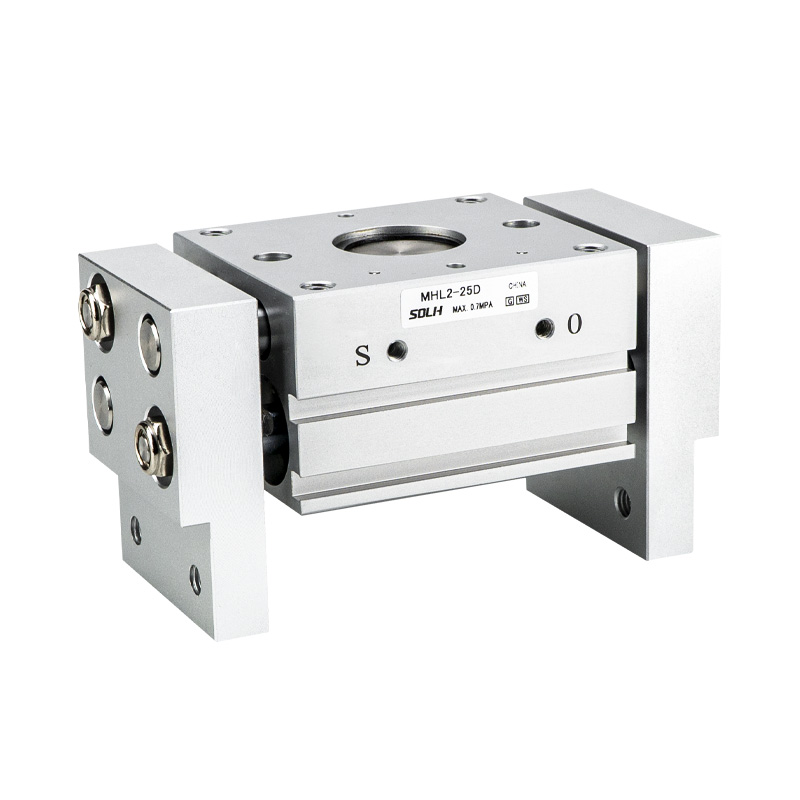

      La serie SOLH MHL2 è una pinza parallela sincrona a pignone e cremagliera a corsa ampia. Vantaggi principali: potente forza di serraggio, corsa di apertura ultra ampia, elevata rigidità strutturale e opzioni di montaggio versatili. Adatto per il trasporto di pezzi pesanti e di grandi dimensioni, per la presa di pezzi di grandi dimensioni e per il bloccaggio parallelo a carichi elevati. Ampiamente adottato nel carico/scarico automatizzato, nelle attrezzature per macchine utensili e nei macchinari per l'imballaggio.

Struttura principale e principio di funzionamento

     -- Trasmissione: il meccanismo a pignone e cremagliera garantisce il movimento sincrono delle ganasce senza offset; La disposizione a doppio pistone offre una forte forza di serraggio in un profilo compatto.

     -- Costruzione: corpo in lega di alluminio, ganasce in acciaio inossidabile, anello magnetico incorporato. Tutti gli alberi rotanti adottano cuscinetti in resina impregnata d'olio oltre a guarnizioni antipolvere integrate, buona resistenza alla polvere e maggiore durata.

     -- Modalità operativa: solo a doppio effetto (D), nessuna variante a singolo effetto. Acceleratore regolabile integrato per un controllo regolare della velocità. Quattro slot di montaggio per interruttori magnetici per un layout flessibile di rilevamento della posizione.

     -- Selezione corsa: 3 corse standard per foro: D (corta) / D1 (media) / D2 (lunga), compatibile con il bloccaggio del diametro esterno e la presa del diametro interno per varie larghezze del pezzo.

     - Precisione della posizione: precisione di posizionamento ripetuta ± 0,1 mm, prestazioni di bloccaggio stabili in condizioni di carico pesante.

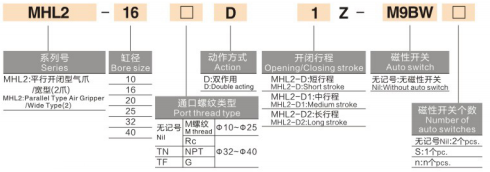

Regola di codifica del modello completa

  1. Esempio di modello: MHL2-32D2-TF-M9BW

  2. Riferimento all'ordine standard

  MHL2-40D2-TF-M9BL Alesaggio 40, corsa lunga D2, attacco filettato G, magnete incorporato, interruttore M9B con cavo da 3 m.

Specifiche tecniche del nucleo universale

Tabella di riferimento della corsa e della forza di bloccaggio (0,5 MPa, punto di bloccaggio standard)

⚠️ Nota: distanza del morsetto di riferimento: 40 mm per ø10~25; 80mm per ø32~40. La forza di serraggio effettiva diminuisce quando aumenta l'estensione della ganascia. Durante la verifica del carico è necessario riservare un fattore di sicurezza ≥ 1,5.

Scenari applicativi preferiti per MHL2

     -- Pezzi pesanti/di grandi dimensioni che richiedono una forte forza di serraggio e un'ampia corsa di apertura, come tubi pesanti, piastre e vassoi di materiale

     -- Applicazioni che richiedono movimento parallelo sincrono senza deflessione, con disposizione di montaggio flessibile multidirezionale

     -- Condizioni di lavoro difficili soggette a polvere (carico di macchine utensili, movimentazione di pezzi fusi), che richiedono resistenza affidabile alla polvere e lunga durata

     -- Sistemi che richiedono sia il bloccaggio del diametro esterno che la presa del diametro interno, compatibili con parti di dimensioni diverse tramite opzioni a 3 corse

Selezione delle chiavi e linee guida per l'applicazione

     -- Determinare il carico prima di selezionare il foro: calcolare la forza di bloccaggio richiesta in base al peso del pezzo, alla lunghezza dell'estensione della ganascia e al fattore di sicurezza ≥ 1,5, quindi abbinare la dimensione del foro corrispondente.

     -- Selezionare la corsa in base alla larghezza del pezzo: sequenza prioritaria D(corto) → D1(medio) → D2(lungo), evitare corse eccessive ridondanti.

     -- Rilevamento della posizione: dotato di interruttori magnetici serie D-M9□ (NPN/PNP/senza contatto) per feedback ganascia aperta/chiusa; quattro slot di montaggio consentono una disposizione flessibile.

     -- Montaggio e configurazione delle porte: ø10~25 adotta M5×0,8; ø32~40 selezionare Rc1/8 con filettatura TN/TF/NPT. Scegliere la base con montaggio filettato/passante/laterale in base alla superficie di installazione.

     -- Protezione e manutenzione dalla polvere: raschiapolvere integrato di serie. Aggiungi la versione personalizzata resistente alla polvere -X85/-X86 per ambienti molto polverosi; pulire regolarmente cuscinetti e anelli di tenuta.

Riassunto di una frase

     La pinza pneumatica parallela a corsa ampia con pignone e cremagliera SOLH MHL2 offre una forza di serraggio elevata con tre opzioni di corsa, struttura antipolvere integrata e montaggio multidirezionale, compatibile con la presa del diametro esterno e interno, pinza per carichi pesanti ideale per il caricamento di macchine utensili, la movimentazione di piastre e vassoi e apparecchiature di automazione dell'imballaggio.
