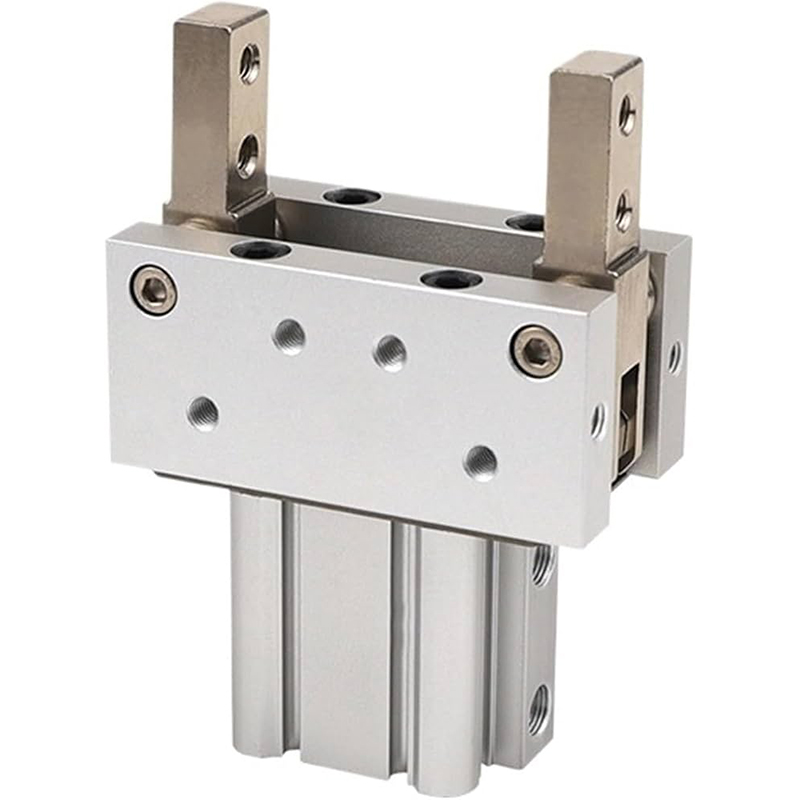

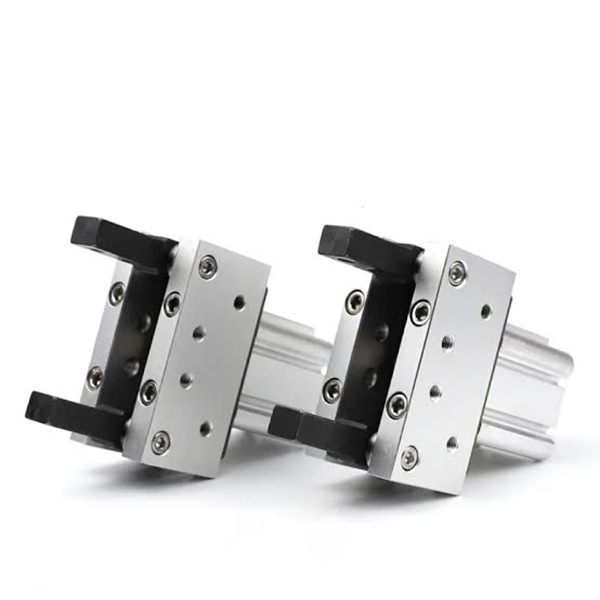

Pinza pneumatica autobloccante per carichi pesanti con giunto a ginocchiera serie MHT2

Marca: SOLH di Riche Technology

Panoramica del prodotto

     La serie SOLH MHT2 è una pinza angolare a 2 griffe azionata da ginocchiera. Le caratteristiche eccezionali includono meccanismo autobloccante a ginocchiera, capacità di mantenimento dello spegnimento, coppia di serraggio ultraelevata e slot di installazione del sensore su quattro lati con elevata rigidità strutturale.

     Ottimizzato per il bloccaggio, il trasporto e il posizionamento di pezzi pesanti con severi requisiti di sicurezza anticaduta; la pinza per carichi pesanti preferita per le stazioni automatizzate ad alto rischio.

Struttura principale e caratteristiche del design

     - Principio di funzionamento: cilindro push-pull combinato con meccanismo di amplificazione della forza del collegamento a ginocchiera. Quando le ganasce si chiudono, la levetta raggiunge la posizione di bloccaggio del punto morto. La forza di bloccaggio è amplificata 3~5 volte e la forza di bloccaggio ≥80% può essere mantenuta continuamente in caso di perdita di pressione dell'aria/interruzione dell'aria per un autobloccaggio di sicurezza affidabile.

     -- Costruzione del corpo: alloggiamento quadrato in alluminio anodizzato duro con anello magnetico incorporato. Quattro scanalature di montaggio (in alto/in basso/a sinistra/a destra) consentono il montaggio diretto degli interruttori magnetici della serie M9B/A93 senza angoli morti per la disposizione del sensore.

     -- Tipo di funzionamento: Doppio effetto (versione standard D / versione leggera aggiornata DZ). Le ganasce si bloccano in posizione chiusa; la spinta del cilindro ripristina le ganasce per l'azione di apertura.

     - Specifiche del materiale: cilindro in alluminio con ossidazione dura, ganasce in acciaio legato ad alta resistenza, gruppo di collegamento resistente all'usura. Elevata rigidità, lunga durata e funzionamento senza olio esente da manutenzione.

     -- Montaggio flessibile: più fori di montaggio filettati supportano l'installazione assiale, longitudinale e orizzontale, adatta per la disposizione compatta e ristretta delle apparecchiature.

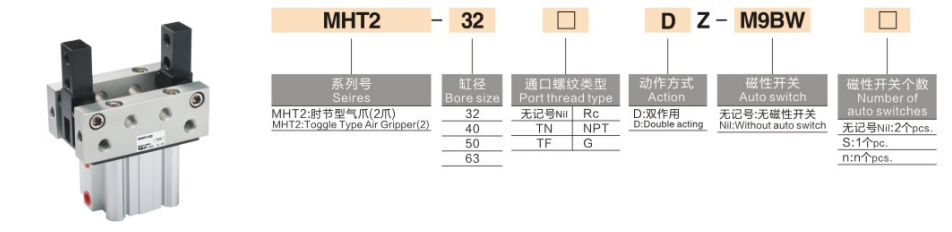

Regola di codifica del modello completa

 1. Esempio di modello: MHT2-50DZ-M9BW

  2. Esempi di riferimenti di ordine standard

     -- MHT2-32D: alesaggio 32, modello base standard a doppio effetto senza interruttore

     -- MHT2-63DZ-M9B: alesaggio 63, tipo DZ leggero aggiornato, slot per sensori su quattro lati, dotato di interruttore magnetico M9B

Specifiche tecniche del nucleo universale (pressione di alimentazione 0,5 MPa)

Principali vantaggi competitivi

  1. Potenti prestazioni antigoccia autobloccanti

     -- Il design con bloccaggio a punto morto mantiene una forza di bloccaggio ≥80% dopo l'interruzione dell'alimentazione dell'aria o una perdita di pressione. Elimina efficacemente il rischio di caduta dei pezzi per le linee di produzione automatizzate ad alta sicurezza.

  2. Coppia di serraggio elevatissima per compiti pesanti

     -- La coppia massima raggiunge 106 N·m per il modello φ63, in grado di afferrare pezzi pesanti da 5~50 kg, superando di gran lunga le pinze parallele con diametro equivalente.

  3. Disposizione del sensore flessibile a 360°

     -- Nessuna guida di guida integrata sul corpo principale; gli interruttori magnetici possono essere montati su quattro superfici per realizzare il rilevamento della posizione in tutte le direzioni, perfetto per cavità di installazione strette.

  4. Elevata rigidità e durata prolungata

     -- Le ganasce in acciaio legato e i collegamenti resistenti all'usura supportano oltre 5 milioni di cicli stabili, adattati al funzionamento continuo con carichi pesanti ad alta frequenza.

Opzioni di montaggio e scenari applicativi tipici

  1. Moduli di montaggio

     -- Montaggio assiale: push & pull orizzontale per il trasferimento di materiale in catena di montaggio

     -- Montaggio verticale longitudinale: stazioni di carico/scarico su e giù

     -- Montaggio laterale: bloccaggio laterale per stazioni con spazio limitato

  2. Applicazioni industriali tipiche

     -- Componenti automobilistici: alloggiamenti del motore, coperchi del cambio, mozzi delle ruote

     -- Automazione di macchine utensili: fusione pesante, parti forgiate e movimentazione di stampi

     -- Trasporto logistico: trasporto di pallet metallici, scatole e materiale in barili

     -- Stazioni di posizionamento di sicurezza: Stazioni aeree antigoccia, dispositivi di bloccaggio di sicurezza per attrezzature di pressatura

Confronto di selezione: Pinza a ginocchiera MHT2 VS MHZL2 VS MHL2

Guida alla selezione rapida in 3 passaggi

  1. Selezione del foro in base alla massa del pezzo

     -- 32 ≤ 5 kg; 40 = 5 ~ 15 kg; 50 = 15 ~ 30 kg; 63 = 30 ~ 50 kg. Riservare un margine di sicurezza del carico minimo del 30%.

  2. Verifica dell'angolo di oscillazione

     -- Angolo massimo di apertura: MHT2-32 fino a 28°, MHT2-63 limitato a 23°. Verificare che lo spazio libero sia sufficiente per la dimensione target del pezzo.

  3. Corrispondenza della configurazione

     -- Requisito del feedback di posizione: scegliere la versione leggera DZ + interruttore magnetico M9B per il montaggio del sensore su quattro lati

     -- Movimentazione in alto ad alta sicurezza: dai la priorità a MHT2 per la sua esclusiva funzione di autobloccaggio allo spegnimento

Riassunto di una frase

     La pinza pneumatica autobloccante con giunto a ginocchiera SOLH MHT2 adotta una struttura di amplificazione della forza di collegamento a punto morto con capacità di bloccaggio anti-caduta allo spegnimento, montaggio dell'interruttore magnetico su quattro lati e rigidità della lega elevata, disponibile nelle varianti D / DZ, pinza di sicurezza ideale per carichi pesanti per parti automobilistiche, fusione e automazione di carico/scarico di macchine utensili per pezzi pesanti in lavorazione.
