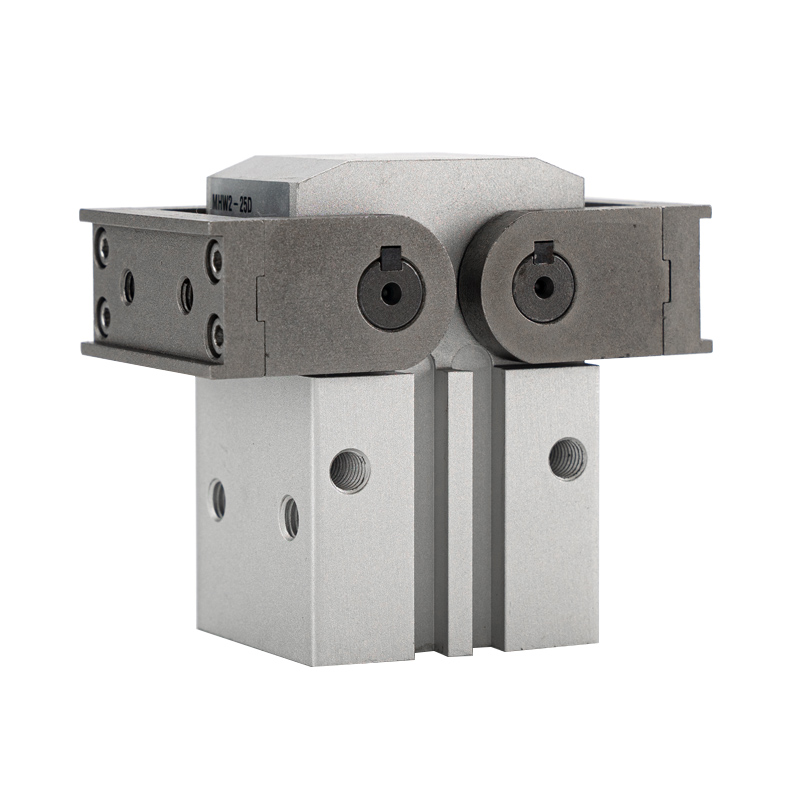

Pinza pneumatica con oscillazione a pignone e cremagliera serie MHW2

Marca: SOLH di Riche Technology

Panoramica del prodotto

     La serie SOLH MHW2 è costituita da pinze rotanti a 2 griffe azionate da pignone e cremagliera con un angolo di apertura totale di 180°. Punti di forza: movimento sincrono preciso degli ingranaggi, angolo di oscillazione ultra ampio di 180°, profilo salvaspazio, slot di montaggio del sensore su quattro lati e struttura durevole a prova di polvere. Ampiamente adottato per il ribaltamento dei pezzi, il carico/scarico, la presa di pezzi di grandi dimensioni e le stazioni in spazi ristretti, e diventa la scelta principale per le applicazioni con pinze oscillanti ad ampio angolo.

Struttura principale e caratteristiche del design

     - Principio di funzionamento: il cilindro spinge la cremagliera per azionare il pignone per la rotazione sincrona; due mascelle oscillano simmetricamente. L'ingranamento degli ingranaggi garantisce un'eccellente sincronizzazione, una forza di serraggio uniforme senza deviazione dell'offset.

     -- Caratteristica dell'oscillazione: ciascuna mascella ruota fino a 90°, apertura bilaterale totale 180°. Le ganasce completamente aperte sono perpendicolari al corpo del cilindro, occupando uno spazio di proiezione minimo, ideale per la movimentazione di materiali che richiedono evitamenti meccanici.

     - Disposizione del corpo: alloggiamento quadrato in alluminio anodizzato duro con anello magnetico incorporato. Le scanalature del sensore su quattro lati (alto/basso/sinistra/destra) supportano il montaggio diretto degli interruttori magnetici M9B/A93, disposizione dei sensori illimitata.

     - Materiale e protezione: cilindro ad ossidazione dura, ganasce in acciaio legato ad alta resistenza e struttura di tenuta antipolvere. Lo spazio ridotto impedisce l'intrusione di corpi estranei, prestazioni stabili in condizioni di officina polverose e una maggiore durata.

     -- Modalità operativa: Doppio effetto (D). La spinta bidirezionale del cilindro guida la rotazione della marcia avanti/retromarcia per realizzare l'apertura e la chiusura della ganascia.

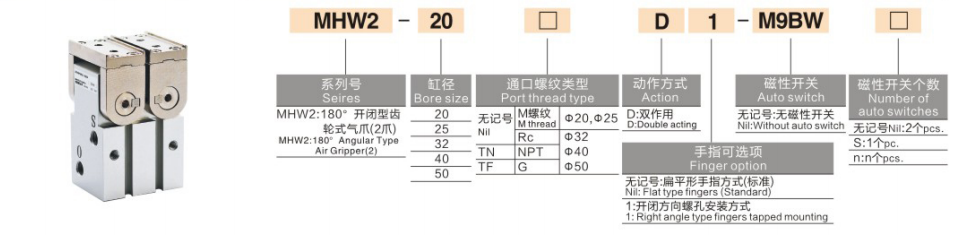

Regola di codifica del modello completa

 1. Esempio di modello: MHW2-32D-M9BW

  2. Esempi di riferimenti di ordine standard

     -- MHW2-25D: alesaggio 25, modello base a doppio effetto senza interruttore magnetico

     -- MHW2-40D-M9B：Alesaggio 40, doppio effetto dotato di interruttore magnetico M9B

Specifiche tecniche del nucleo universale (pressione di alimentazione 0,5 MPa)

Principali vantaggi competitivi

  1. Angolo di oscillazione ultra ampio di 180° ed eccellente utilizzo dello spazio

     -- Le ganasce sono verticali rispetto al corpo alla massima apertura, occupano solo lo spazio proiettato sul cilindro, adatte per stazioni strette e processi che richiedono l'elusione del pezzo e il movimento di ribaltamento.

  2. Trasmissione sincrona ad ingranaggi ad alta precisione

     - Trasmissione a ingranaggio a cremagliera e pignone, errore sincrono ≤0,1°, bloccaggio simmetrico bilanciato, previene efficacemente lo scivolamento del pezzo causato dalla forza unilaterale.

  3. Disposizione del sensore flessibile a 360°

     -- Gli interruttori magnetici possono essere montati su quattro superfici del corpo per ottenere il monitoraggio della posizione in tutte le direzioni, un'installazione e una messa in servizio convenienti per qualsiasi orientamento di montaggio.

  4. Struttura antipolvere per ambienti difficili

     -- La sigillatura ottimizzata e il piccolo spazio interno bloccano l'ingresso di polvere; durata meccanica ≥ 5 milioni di cicli, stabile per linee di produzione automatizzate a ciclo elevato a lungo termine.

 Forme di montaggio e applicazioni industriali tipiche

  1. Opzioni di montaggio

     -- Montaggio orizzontale assiale: bloccaggio orizzontale per carico e scarico della catena di montaggio

     -- Montaggio verticale longitudinale: sollevamento verticale per stazioni di ribaltamento pezzo

     -- Montaggio laterale: bloccaggio laterale per spazi ristretti e ristretti

  2. Scenari applicativi tipici

     -- Elettronica ed elettrodomestici: presa e ribaltamento di alloggiamenti, pannelli e componenti di grandi dimensioni

     -- Parti automobilistiche: trasporto di alloggiamenti per lampade, finiture interne e piccole fusioni

     -- Logistica e imballaggio: movimentazione di scatole, pallet e materiali in fusti

     -- Automazione di macchine e stampaggio a iniezione: prelievo di pezzi di grandi dimensioni da macchine utensili e macchine per lo stampaggio

Confronto di selezione: oscillazione dell'ingranaggio MHW2 VS oscillazione della camma MHY2 VS pinza a ginocchiera MHT2

Guida alla selezione rapida in 3 passaggi

  1. Selezione del foro in base alla massa del pezzo

     --20 ≤ 3 kg;25 = 3~5 kg;32 = 5~10 kg;40 = 10~15 kg;50 = 15~20 kg. Riserva un margine di sicurezza del carico ≥ 30%.

  2. Verifica dell'angolo di oscillazione

     -- Angolo di rotazione standard a ganascia singola 90°, apertura totale 180°. Verificare che lo spazio libero sia sufficiente per accogliere le dimensioni del pezzo e la corsa di evitamento.

  3. Corrispondenza della configurazione

     -- Feedback del segnale di posizione: utilizza slot di montaggio su quattro lati con gli interruttori magnetici della serie M9B per un layout flessibile indipendentemente dall'orientamento di installazione.

     -- Ambiente di officina polveroso: dare priorità a MHW2 grazie alla struttura di tenuta superiore a prova di polvere.

Riassunto di una frase

     La pinza pneumatica con oscillazione di 180° a pignone e cremagliera SOLH MHW2 adotta la trasmissione sincrona a ingranaggi con installazione di interruttori magnetici su quattro lati e tenuta antipolvere, supportando il ribaltamento di pezzi a carico medio e la movimentazione dei materiali; pinza oscillante salvaspazio ideale per stazioni di imballaggio, automobilistiche e di automazione generale in spazi ristretti.
