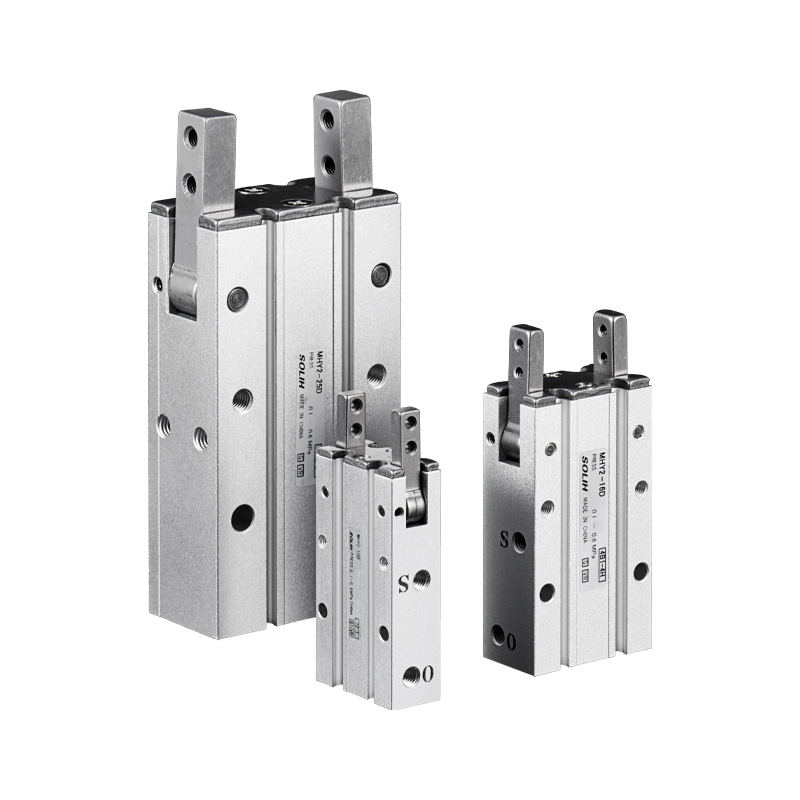

Pinza pneumatica con oscillazione a camme a 180° serie MHY2

Marca: SOLH di Riche Technology

Panoramica del prodotto

     La serie SOLH MHY2 è una pinza pneumatica standard a 2 griffe con azionamento a camma con ampia oscillazione di 180°. Vantaggi principali: angolo di apertura ultra ampio, struttura leggera e compatta, struttura antipolvere e posizionamento ripetuto stabile. Ideale per la movimentazione di pezzi rotondi e irregolari, carico/scarico automatizzato, ribaltamento e smistamento. La semplice traiettoria di movimento consente un semplice prelievo e rilascio senza complessi movimenti meccanici.

Struttura principale e principio di funzionamento

     -- Trasmissione: meccanismo a camma (non ingranaggio e cremagliera). Il gruppo camme di spinta a doppio pistone per azionare due ganasce in modo sincrono. Angolo massimo di apertura 180°, posizione di chiusura -3° per tenuta anti-allentamento. Oscillazione sincronizzata e fluida senza deflessione della mascella.

     -- Costruzione: corpo in lega di alluminio, ganasce in acciaio inossidabile di serie, anello magnetico incorporato, slot di montaggio per interruttore magnetico su quattro lati. Fori di montaggio disponibili sulle facce inferiore e laterale. Il design a spazio ridotto impedisce l'ingresso di polvere e detriti nel meccanismo interno.

     -- Modalità operativa: solo a doppio effetto (D), nessuna variante NA/NC a singolo effetto. Controllo dell'aria bidirezionale con velocità di apertura/chiusura regolabile.

     -- Precisione di posizionamento: precisione di posizionamento ripetuta ± 0,02 mm con angolo di oscillazione costante.

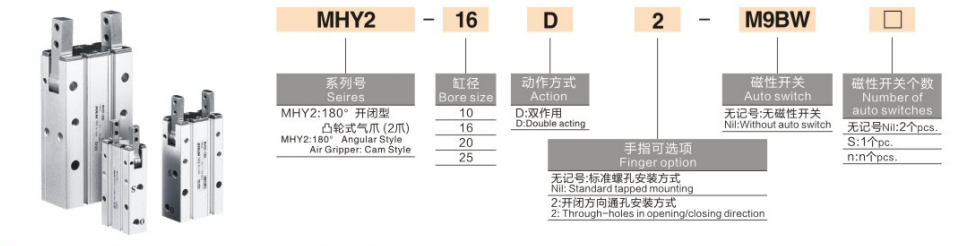

Regola di codifica del modello completa

  1. Esempio di modello: MHY2-16D-S-M9BW

  2. Riferimento all'ordine standard

     MHY2-20D-S-M9BW: Alesaggio 20, doppio effetto, anello magnetico integrato, interruttore magnetico M9B con cavo da 1 m.

Specifiche tecniche del nucleo universale

Dati sulla coppia e sulla forza di bloccaggio (0,5 MPa, distanza del morsetto di riferimento L = 35 mm)

     Nota importante: la forza di bloccaggio effettiva diminuisce con l'aumentare della distanza di bloccaggio L. La verifica della coppia di carico è obbligatoria durante la selezione.

Scenari applicativi preferiti

  ✅ Scegli MHY2 se:

     -- Richiede un'apertura ultra ampia a 180° per tubi cilindrici, parti di forma irregolare, stazioni di carico/scarico e ribaltamento

     -- Effettore finale robot compatto con carico utile leggero, priorità di progettazione leggera

     -- L'ambiente dell'officina con polvere e detriti richiede una struttura interna anticontaminazione

     -- È necessaria una soluzione alternativa quando la pinza parallela MHZ2 non è in grado di afferrare pezzi irregolari di grande diametro

  ❌ Non consigliato, seleziona modelli alternativi:

     -- È necessario il mantenimento dell'alimentazione a semplice effetto normalmente aperto/normalmente chiuso → Scegliere la pinza oscillante per ingranaggi MHW2

     -- Richiede un foro maggiore di 25 mm e una forza di serraggio elevata → Scegli la serie MHW2 (foro massimo fino a 40)

     -- Bloccaggio lineare parallelo puro con corsa di apertura ridotta → Scegli la pinza parallela MHZ2

Linee guida per la selezione delle chiavi

     -- Selezionare il foro in base al diametro del pezzo e alle dimensioni esterne: 10(piccolo) →16 →20 →25(medio-grande)

     -- Aggiungere il suffisso -S anello magnetico più interruttori magnetici serie M9 per il feedback della posizione del PLC

     -- Scelta del montaggio: cieco per foro filettato standard; suffisso -2 per installazione a foro passante adatta per il montaggio di piattaforma e staffa

     -- Controllo del carico: mantenere la distanza di bloccaggio L ≤35mm; mantenere un fattore di sicurezza ≥ 1,5 per la coppia e la forza di serraggio

Riassunto di una frase

     La pinza pneumatica SOLH MHY2 con ampia oscillazione di 180° e azionamento a camma adotta una struttura di trasmissione a camma antipolvere, solo a doppio effetto, precisione di ripetizione di ± 0,02 mm con interruttore magnetico opzionale e supporto a foro passante, soluzione compatta e leggera per la raccolta, il ribaltamento e lo smistamento di pezzi rotondi e irregolari di grande diametro su apparecchiature di automazione robotica in miniatura.
