Cilindro a pinza rotante serie MK | Cilindro pneumatico 2 in 1 con rotazione di 90° e morsetto lineare

Marca: SOLH di Riche Technology

Panoramica del prodotto e caratteristiche strutturali principali

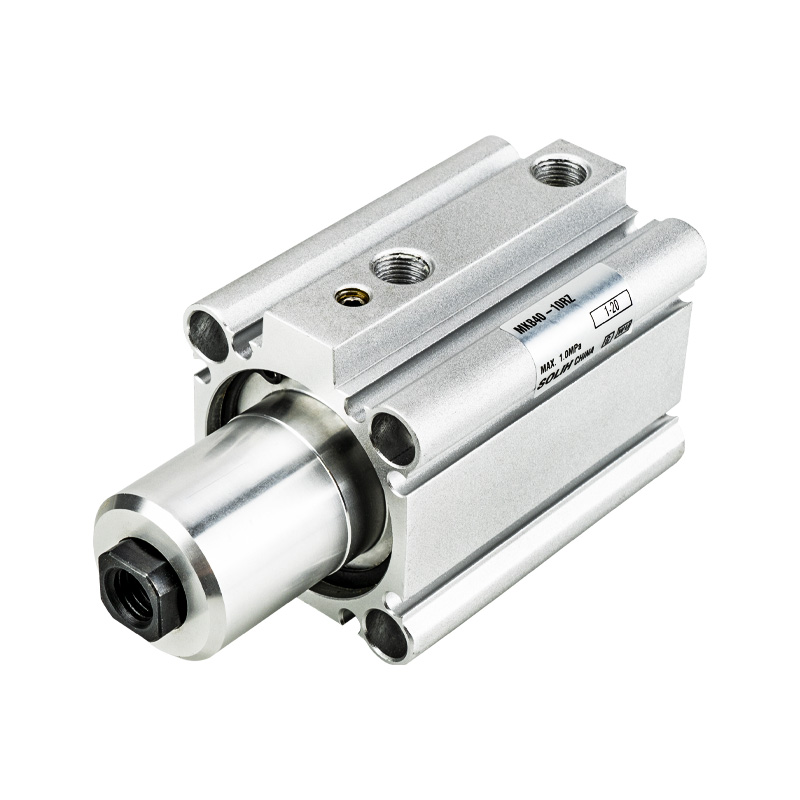

     La serie SOLH MK è un cilindro di bloccaggio rotante standard 2 in 1 che integra una rotazione di 90° e un movimento di bloccaggio lineare. Copre diametri da φ12 mm a φ63 mm con corse di bloccaggio standard che vanno da 5 mm a 50 mm. Dotato di installazione ultracompatta, coppia di inerzia consentita migliorata di 3 volte, montaggio dell'interruttore magnetico su 4 lati e rotazione sinistra/destra opzionale, questo cilindro è ideale per stazioni automatizzate con spazi limitati per il posizionamento, il bloccaggio e il fissaggio del pezzo e funge da componente pneumatico principale per i sistemi di fissaggio automatizzati standard.

1. Movimento composto di rotazione e bloccaggio

• Sequenza di lavoro: Ritrazione → rotazione di 90° a sinistra/destra → estensione per il bloccaggio; Sequenza inversa: ritrarre per rilasciare il morsetto → rotazione inversa di 90° → estendere per ripristinare.

• Posizionamento ad alta precisione: Angolo di rotazione fisso di 90° con tolleranza di ±5°, che offre eccellenti prestazioni antirotazione e precisione di posizionamento ripetitivo affidabile.

2. Capacità di carico elevata migliorata

• Coppia di inerzia 3 volte superiore: La nuova serie MK aggiornata triplica la coppia di inerzia consentita, eguagliando le prestazioni di carico pesante della tradizionale serie MK2, adattandosi perfettamente al funzionamento ad alta velocità e agli scenari di bloccaggio di pezzi con grande inerzia.

• Potente forza di serraggio: Il modello con foro massimo φ63 fornisce una forza di bloccaggio elevata fino a 12,4 kN a 0,5 MPa, garantendo un bloccaggio stabile e saldo per applicazioni pesanti.

3. Corpo compatto e installazione multidirezionale flessibile

• Struttura sottile e accorciata: Design del corpo ultrasottile con lunghezza complessiva inferiore di 3~10 mm rispetto ai cilindri MK2 convenzionali, migliorando notevolmente l'utilizzo dello spazio per layout di apparecchiature strette e compatte.

• Montaggio interruttore multi-lato: Supporta l'installazione dell'interruttore magnetico su 4 lati (φ20/φ25 solo per 2 lati). Il design dell'interruttore integrato evita l'esposizione e le interferenze esterne, consentendo un layout del circuito flessibile e ordinato.

• Metodo di montaggio universale: Dotato di fori passanti e fori filettati a doppia estremità, compatibile con il montaggio fisso diretto e il montaggio a flangia per soddisfare le varie esigenze di assemblaggio.

4. Prestazioni affidabili e durevoli

• Buffer stabile: La struttura a doppio effetto con respingenti in gomma bilaterali riduce efficacemente l'impatto operativo, le vibrazioni e il rumore di funzionamento per un funzionamento ciclico stabile a lungo termine.

• Operazione senza olio: Adotta un design professionale di lubrificazione senza olio, adatto per ambienti di lavoro puliti e privi di polvere.

• Configurazione magnetica standard: Anello magnetico integrato con scanalature di montaggio riservate per interruttori magnetici, comodo per il rilevamento della posizione della corsa.

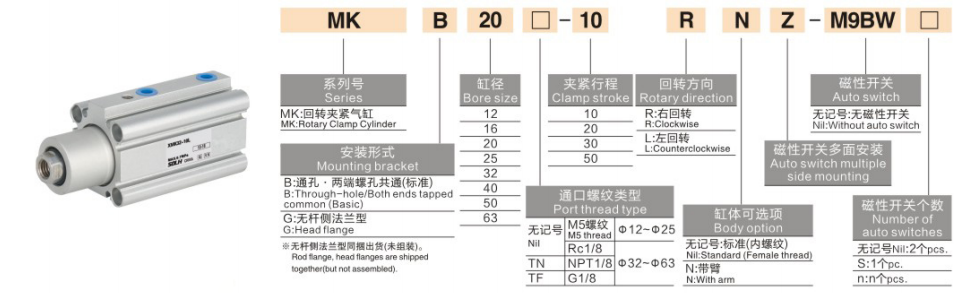

Regole complete per la denominazione dei modelli ed esempi di ordini

1. Esempi di modelli tipici: MKB20-10RZ, MKB40-20LZ-M9BW

2.Esempi di ordini standard

• Rotazione destra standard: MKB25-15RZ (alesaggio φ25, corsa 15 mm, rotazione in senso orario, senza interruttore)

• Rotazione a sinistra con doppi interruttori: MKB32-20LZ-2S (alesaggio φ32, corsa 20 mm, rotazione antioraria, interruttori a doppia posizione)

• Tipo per carichi pesanti con foro grande: MKB63-50RZ (alesaggio φ63, corsa massima 50 mm, rotazione destra per bloccaggio di carichi pesanti)

Parametri tecnici generali (20 ℃, condizione standard 0,5 MPa)

1. Specifiche di base

• Modalità operativa: Movimento composto a doppio effetto (rotazione di 90° + bloccaggio lineare)

• Intervallo di pressione di esercizio: 0,1~1,0MPa; Pressione di prova: 1,5 MPa

• Temperatura ambiente: -10℃~70℃ (senza congelamento); -10℃~60℃ con interruttori magnetici installati

• Velocità operativa del pistone: 50~200mm/s

• Modalità buffer: Tampone in gomma bilaterale

• Modalità di lubrificazione: Funzionamento senza olio (non è necessaria alcuna lubrificazione)

2. Dati sulla forza di serraggio (unità: kN @0,5 MPa)

3. Coppia di inerzia consentita (unità: kg·m²)

4. Peso del prodotto (unità: kg a corsa 20 mm)

Scenari applicativi tipici

• Posizionamento e bloccaggio del pezzo: Ampiamente usato per fissaggi di macchine utensili, posizionamento di saldatura, fissaggio di stampaggio e bloccaggio di stazioni di assemblaggio. Il design integrato di rotazione e bloccaggio 2 in 1 semplifica la struttura meccanica e consente di risparmiare spazio di installazione.

• Fissaggio di componenti elettronici e di precisione: Le caratteristiche senza olio e a bassa polvere si adattano perfettamente al bloccaggio del vassoio dei semiconduttori, al posizionamento del guscio del telefono e al fissaggio di parti di micro precisione, soddisfacendo requisiti di elevata pulizia e alta precisione.

• Limitazione automatica dei trasferimenti: Ideale per la limitazione della tavola rotante, il posizionamento del meccanismo di ribaltamento e le stazioni di bloccaggio rotante a corsa breve, offrendo prestazioni di movimento composto stabili e ripetibili.

• Stazioni di fissaggio per carichi pesanti: Dotato di un'elevata forza di serraggio e di un'eccellente capacità anti-deflessione, è applicabile per il bloccaggio di pezzi pesanti, il fissaggio di stampi e scenari di posizionamento di precisione di grandi carichi.

Guida alla selezione rapida in 3 passaggi

1. Selezione della dimensione del foro: Selezionare la dimensione del foro in base al carico di bloccaggio effettivo. Garantire che la forza di serraggio teorica ≥ carico effettivo × 1,5 fattore di sicurezza; dare priorità al foro φ40 o maggiore per condizioni di lavoro gravose.

2. Selezione del tratto: La corsa di bloccaggio standard varia da 5 mm a 50 mm. Selezionare la corsa in base all'altezza effettiva del pezzo e riservare un margine di 3~5 mm per evitare interferenze meccaniche.

3. Selezione della configurazione

￮ Direzione di rotazione: scegliere RZ (rotazione a destra in senso orario) o LZ (rotazione a sinistra in senso antiorario) per adattarsi al layout della stazione in loco.

￮ Rilevamento della posizione: Selezionare la configurazione a doppio interruttore 2S per acquisire segnali di doppia posizione per lo stato di bloccaggio e rilascio.

Riassunto di una frase

     Il cilindro di bloccaggio rotante standard della serie SOLH MK integra funzioni di rotazione di 90° e bloccaggio lineare, con coppia di inerzia migliorata di 3 volte, corpo ultracompatto, montaggio multidirezionale e forte capacità di bloccaggio per carichi pesanti, fungendo da soluzione pneumatica ottimale salvaspazio e ad alta stabilità per stazioni di posizionamento e bloccaggio automatizzate delle attrezzature.
