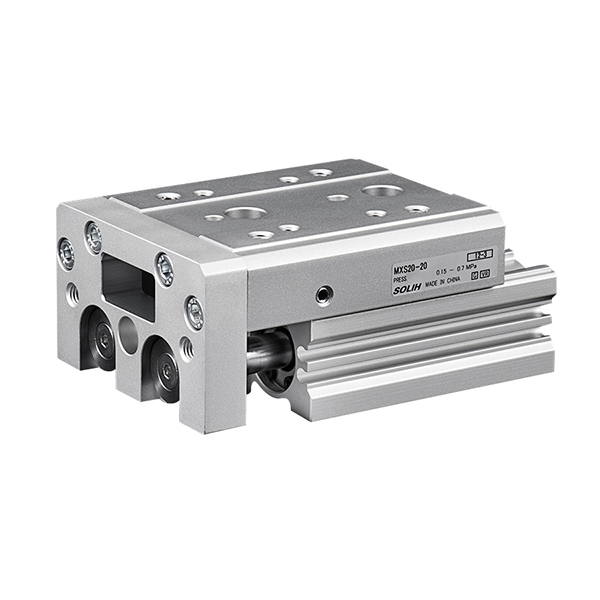

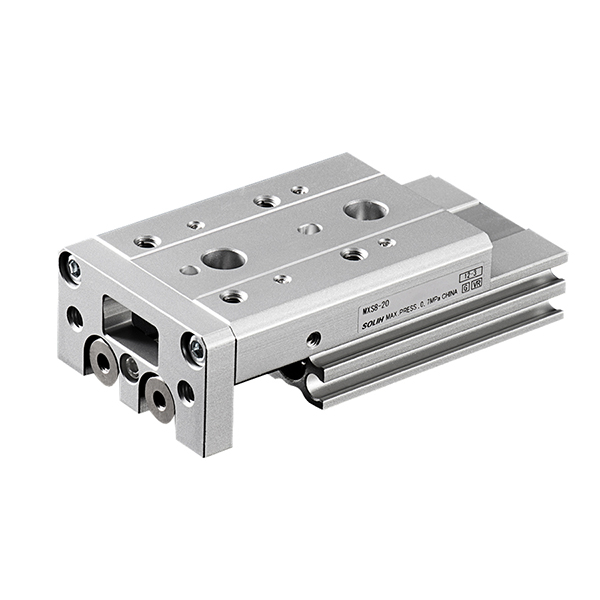

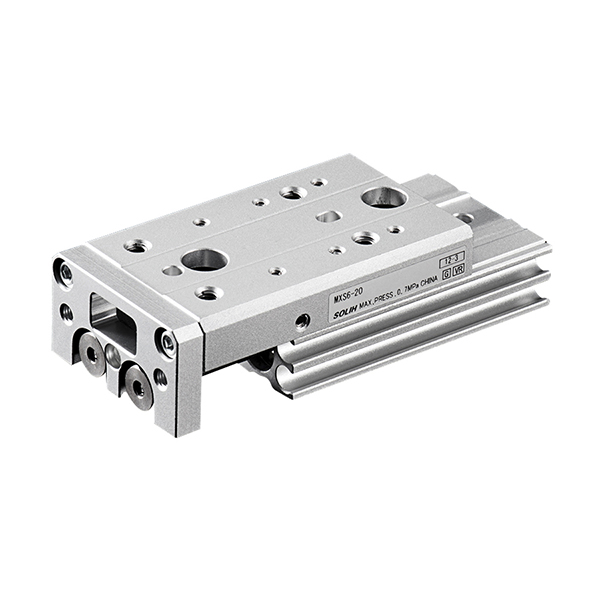

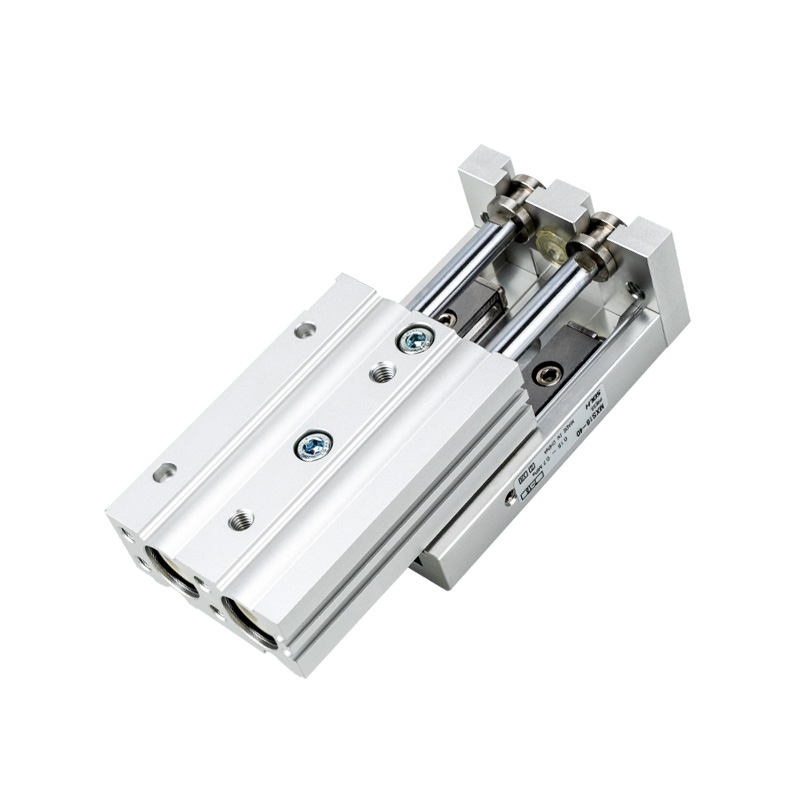

Tavola scorrevole pneumatica serie MXS | Tipo a doppio cilindro con guida a rulli incrociati

Marca: SOLH di Riche Technology

Panoramica del prodotto

     La serie SOLH MXS è una tavola di scorrimento pneumatica integrata ad alta rigidità e alta precisione dotata di struttura di guida a doppio pistone e guide di scorrimento professionali a rulli incrociati. Dotato di corpo compatto ultrasottile, sistema di guida precaricato a gioco zero e spinta di uscita raddoppiata, offre un movimento lineare ultrastabile con precisione di ripetizione fino a ±0,01 mm. Il design integrato tutto in uno riduce notevolmente il volume dell'attrezzatura rispetto alle tradizionali combinazioni cilindro diviso + guida esterna. È ampiamente applicato nel trasferimento lineare di precisione, nell'assemblaggio di allineamento, negli utensili elettronici e a semiconduttore e funge da sostituto ottimale e aggiornato per le soluzioni di guida lineare convenzionali.

Struttura principale e principio di funzionamento

     -- Sistema di guida a doppio pistone: Adotta una struttura a doppio pistone a doppio effetto, fornendo il doppio della spinta delle guide monocilindriche con la stessa dimensione del foro. Garantisce un funzionamento altamente sincrono ed elimina efficacemente la deflessione e l'oscillazione del movimento durante il movimento ad alta frequenza.

     -- Binario di guida a rulli incrociati Premium: Guida a rulli incrociati integrata ad alta precisione con design di precarico, gioco di esercizio pari a zero, eccellente rigidità strutturale e forte resistenza al carico radiale e alla deflessione della coppia. Mantiene stabilmente una precisione di posizionamento ripetuta ultraelevata di ± 0,01 mm per il funzionamento ciclico a lungo termine.

     -- Design integrato tutto in uno: Il cilindro e la tavola scorrevole sono perfettamente integrati come una singola unità, riducendo il volume complessivo di installazione del 30%~50% rispetto alle strutture di tipo diviso. Non richiede alcun allineamento manuale durante l'installazione, migliorando notevolmente l'efficienza dell'assemblaggio e la coerenza strutturale.

     -- Montaggio flessibile su tre lati: Supporta l'installazione in tre direzioni inferiore, laterale e assiale con fori per perni di posizionamento di precisione preimpostati. Supporta l'installazione impilabile diretta e il montaggio fisso laterale, adattandosi alle esigenze diversificate di layout compatto delle apparecchiature.

     -- Adattamento del sensore integrato: Dotato di anello magnetico interno standard, con scanalature incassate riservate sul corpo compatibile con interruttori magnetici serie D-M9□ e A93. Il design ad incasso evita interferenze strutturali e garantisce un feedback accurato della posizione della corsa.

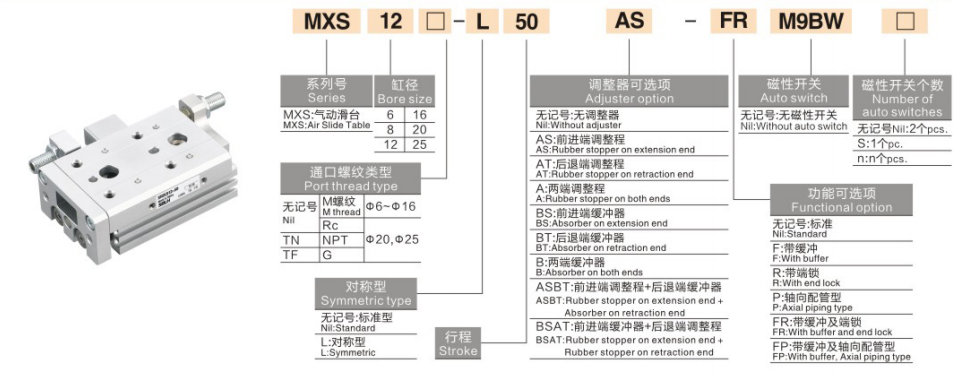

Regola di codifica del modello completa

   1. Esempio di modello: MXS16-50AS-M9BW

   2. Esempio di riferimento dell'ordine standard

     -- MXS20-75A-FR-M9NL: Alesaggio 20 mm, corsa 75 mm, regolazione della corsa a doppia estremità, connessione assiale, interruttore magnetico PNP con cavo lungo 3 m

Specifiche tecniche generali di base

Grafico di riferimento della forza e del carico in uscita (@0,5 MPa, installazione orizzontale)

Nota: la capacità di carico diminuisce con la corsa più lunga e la velocità più elevata; fattore di sicurezza ≥2; il carico verticale richiede la verifica della coppia ammissibile

Scenari applicativi e linee guida per la selezione

   1. Scenari applicativi prioritari per la serie MXS

     --  Posizionamento e trasferimento ad altissima precisione: Ideale per il trasferimento lineare preciso e l'allineamento di componenti elettronici, terminali, lenti ottiche e moduli miniaturizzati con rigorosi requisiti di posizionamento di ±0,01 mm.

     -- Attrezzatura compatta con spazio limitato: La struttura integrata ultrasottile riduce l'altezza dell'attrezzatura del 30% rispetto ai normali tavoli scorrevoli, adattandosi perfettamente a stazioni automatizzate miniaturizzate e altamente compatte.

     -- Condizioni di lavoro ad alta rigidità e antideflessione: Il design della guida a rulli incrociati offre un'eccellente resistenza alla coppia e tolleranza al carico eccentrico, adatto per la guida dell'asse Z del robot e stazioni di assemblaggio ad alta precisione con condizioni di forza complesse.

     -- Funzionamento ciclico a corsa breve ad alta frequenza: Stabile per il funzionamento ad alta frequenza a lungo termine entro una corsa breve di 10~50 mm, mantenendo una precisione costante senza offset o jitter.

     -- Semplificazione strutturale e riduzione dei costi: La struttura integrata di cilindro e guida sostituisce completamente la tradizionale combinazione sdoppiata "cilindro + guida esterna", semplificando la progettazione meccanica e riducendo i costi di assemblaggio e manutenzione.

Punti chiave della selezione professionale

     -- Selezione della dimensione del foro: Far corrispondere la dimensione del foro in base al peso del pezzo e alla modalità di installazione. Controllare il carico orizzontale entro il 50% del valore nominale e il carico verticale entro il 25% del valore nominale per garantire un funzionamento stabile.

     -- Selezione del tratto: riservare un margine di corsa di 5~10 mm durante la selezione del modello. Scegliere il regolatore di corsa AS/AT/A (regolazione fine da 0~5 mm) se è necessario un taglio preciso della corsa.

     -- Corrispondenza della direzione di montaggio: Montaggio dal basso per la movimentazione orizzontale dei materiali; montaggio laterale per installazione fissa laterale; montaggio assiale per impilamento sull'asse Z e assemblaggio multistrato.

     -- Ottimizzazione della configurazione del buffer: Tampone in gomma standard per funzionamento convenzionale. Dotare di ammortizzatore idraulico quando la velocità operativa supera i 300 mm/s o il peso del carico supera i 5 kg per ridurre l'impatto e le vibrazioni del terminale.

     -- Impostazione del rilevamento della posizione: Compatibile con interruttori magnetici M9B/M9N. Le scanalature integrate su entrambi i lati supportano l'installazione di 2 interruttori per ottenere un rilevamento preciso del segnale sul posto sia per le corse di estensione che di ritrazione.

Riassunto di una frase

     La tavola di scorrimento pneumatica a doppio cilindro della serie SOLH MXS adotta una guida a rulli incrociati di alta qualità e una struttura all-in-one integrata, con spinta raddoppiata, precisione ultraelevata di ± 0,01 mm, rigidità superiore e capacità anti-deflessione, fungendo da soluzione di guida lineare di precisione di fascia alta per semiconduttori, assemblaggio elettronico di precisione e automazione del posizionamento ad alta frequenza.
