Cilindro di arresto serie RSQ | Cilindro di arresto pneumatico ad altezza di montaggio fissa

Marca: SOLH di Riche Technology

1. Panoramica del prodotto e caratteristiche strutturali principali

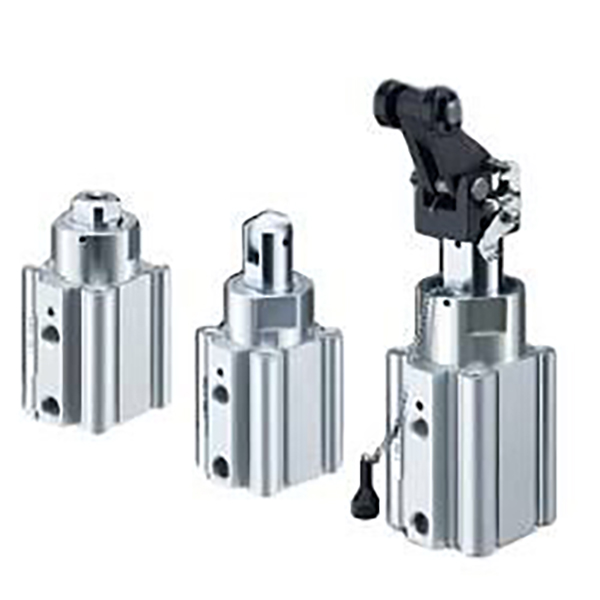

     La serie SOLH RSQ è un cilindro stopper ad altezza di montaggio fissa progettato per il posizionamento automatizzato della linea di trasporto e la limitazione del pezzo. Copre diametri da φ12 mm a φ50 mm con corse standard che vanno da 10 mm a 30 mm. Dotato di struttura rigida ad altezza fissa, buffer integrato, 10 tipi di estremità stelo opzionali e montaggio di interruttori magnetici su 4 lati, il cilindro RSQ offre soluzioni di arresto a basso costo e ad alta affidabilità per il blocco delle stazioni di trasporto, il posizionamento dei pallet e la limitazione dei pezzi, fungendo da componente principale standard per i sistemi di trasporto automatizzati.

  1.1 Struttura rigida ad altezza fissa

     Diversamente dalla serie RSG ad altezza regolabile, la serie RSQ adotta un design ad altezza di montaggio fissa non regolabile. Presenta una struttura più semplice, una rigidità complessiva più elevata e un'installazione in loco più rapida, adattandosi perfettamente ai layout delle stazioni ad altezza fissa ed eliminando le procedure di calibrazione dell'altezza.

  1.2 Adattamento versatile a più estremità dell'asta

     Dotato di 10 tipi di opzioni per le estremità dell'asta, tra cui aste tonde, tagli inclinati, strutture a rulli e leve, che coprono completamente scenari di arresto di carichi leggeri, medi e pesanti. I tipi di leva (L/B/C/D/E) adottano un design con ammortizzatore idraulico integrato con eccellente assorbimento di energia e forte resistenza agli urti per condizioni di lavoro ad alta frequenza e impatti pesanti.

  1.3 Installazione flessibile e disposizione degli interruttori

     Il corpo del cilindro supporta l'installazione dell'interruttore magnetico su 4 lati (compatibile con gli interruttori della serie D-A9□/M9□/P3DWA) senza accessori di montaggio aggiuntivi. Sono disponibili due metodi di montaggio standard: montaggio con foro passante di tipo B (standard) e montaggio con foro filettato a doppia estremità di tipo A, adattandosi a vari telai di apparecchiature e spazi di installazione.

  1.4 Design senza olio e di lunga durata

     Le modalità opzionali a doppio effetto, a doppio effetto con ritorno a molla e a semplice effetto (estensione della molla) soddisfano diversi requisiti di azione. Il tampone in gomma standard garantisce un funzionamento stabile. Lo stelo del pistone adotta un trattamento di cromatura dura e il corpo del cilindro è sottoposto a un processo di anodizzazione dura, ottenendo un'eccezionale resistenza all'usura e agli urti. Il design del funzionamento senza olio si adatta ad ambienti di lavoro puliti e privi di polvere con bassi costi di manutenzione.

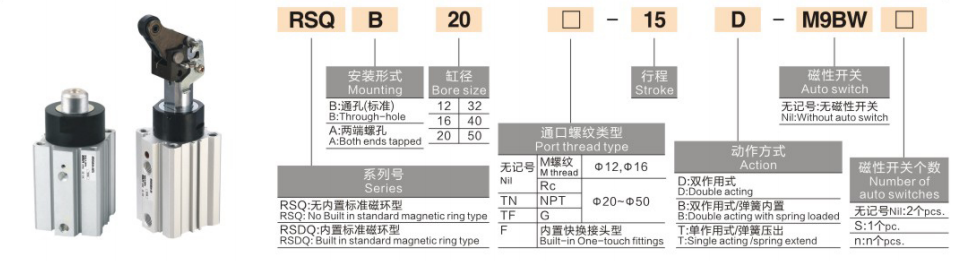

2. Regole complete per la denominazione dei modelli ed esempi di ordini

  1. Esempi di modelli tipici: RSQB20-15, RSDQL32-20

  2. Esempi di ordini standard

     • Modello standard con anello non magnetico: RSQB20-15 (senza anello magnetico, montaggio con foro passante, alesaggio φ20, corsa 15 mm, estremità stelo tonda standard)

     • Modello buffer idraulico ad anello magnetico: RSDQL32-20 (Anello magnetico incorporato, montaggio a foro passante, alesaggio φ32, corsa 20 mm, estremità di arresto a leva)

3. Parametri tecnici generali (condizione standard 20 ℃, 0,5 MPa)

  3.1 Specifiche di base

     • Modalità operativa: Doppio effetto, doppio effetto con ritorno a molla, semplice effetto (molla estesa)

     • Intervallo di pressione di esercizio: 0,05~1,0MPa; Pressione di prova: 1,5 MPa

     • Temperatura ambiente: -10℃~70℃ (senza interruttore); -10℃~60℃ (con interruttore)

     • Velocità operativa del pistone: 50~500mm/s

     • Modalità buffer: Tampone in gomma standard; Tipi di leva dotati di ammortizzatore idraulico incorporato

     • Modalità di lubrificazione: Funzionamento senza olio

  3.2 Combinazione standard di alesaggio e corsa

3.3 Forza di arresto teorica (unità: N @0,5 MPa, a doppio effetto)

3.4 Peso del prodotto (unità: kg a corsa 20 mm, serie RSQ)

4. Tipi di estremità stelo e scenari applicabili

5. Scenari applicativi tipici

     • Arresto della catena di montaggio: Applicato all'arresto dei pallet, al posizionamento delle stazioni e all'antispostamento per linee di assemblaggio di elettronica ed elettrodomestici. Il design ad altezza fissa si adatta perfettamente ai layout standard delle linee di trasporto.

     • Limitazione della linea di trasporto: Adatto per l'arresto del pezzo su trasportatori a nastro e a rulli, il posizionamento di stazioni di trasferimento e il blocco di linee divergenti/unite. Molteplici opzioni di estremità stelo si adattano a vari gradi di carico.

     • Stazioni di elaborazione automatizzate: Ideale per la limitazione del carico/scarico della macchina utensile, il posizionamento della macchina confezionatrice e l'arresto della stazione di ispezione, garantendo un funzionamento ciclico stabile e anti-interferenza.

     • Scenari di arresto per carichi pesanti: Utilizzato per l'arresto di pallet pesanti e tavole di attrezzature, il posizionamento della stazione di saldatura. Il tipo a leva del buffer idraulico resiste efficacemente ai forti impatti e alle vibrazioni ad alta frequenza.

6. Guida alla selezione rapida in 3 passaggi

  1. Selezione della dimensione del foro: Selezionare il foro in base al carico di arresto effettivo. Seguire la regola: forza di arresto teorica ≥ carico effettivo × 2 fattore di sicurezza. φ16~φ20 per carico leggero, φ32 per carico medio, φ40~φ50 per carico pesante.

  2. Selezione del tratto: La corsa standard varia da 10 mm a 30 mm. Riservare un margine di corsa extra di 5~10 mm in base all'altezza del pezzo per evitare interferenze meccaniche.

  3. Selezione dell'estremità dello stelo

￮ Carico leggero e bassa velocità: scegli il tipo con barra tonda o con taglio smussato

￮ Alta velocità e carico leggero: scegli il tipo di rullo

￮ Carico pesante e impatto ad alta frequenza: scegli il tipo di leva del buffer idraulico (B/C/D/E)

Riassunto di una frase

     I cilindri stopper ad altezza fissa della serie SOLH RSQ sono caratterizzati da una struttura di montaggio fissa rigida, diverse opzioni di estremità dello stelo, installazione dell'interruttore su 4 lati e prestazioni di lunga durata senza olio, fornendo soluzioni di arresto standard convenienti, stabili e resistenti agli urti per vari trasportatori automatizzati e stazioni di lavorazione.
