Cilindro pneumatico standard serie SC (tipo con tirante a doppio effetto)

Marca: SOLH di Riche Technology

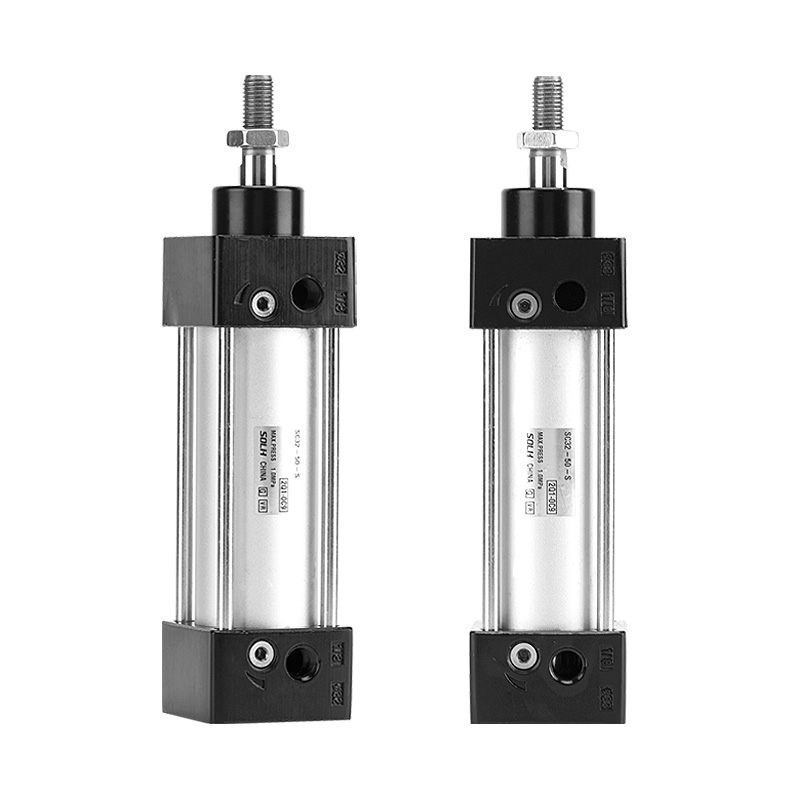

Panoramica del prodotto

     Cilindro standard a tiranti serie SOLH SC, il modello base è del tipo a stelo singolo e doppio effetto. Quattro tiranti bloccano i cappucci anteriori e posteriori per una struttura rigida, accessori di montaggio completi, ampia gamma di corse. Ampiamente utilizzato per la spinta, la movimentazione dei materiali e il posizionamento nelle linee di automazione, è il cilindro pneumatico standard economico più popolare.

Struttura principale e caratteristiche del design

     - Struttura: quattro tiranti collegano il cilindro in alluminio e i cappucci terminali, elevata rigidità, anti-impatto, funzionamento stabile a lungo termine.

     -- Tipo di azione: Stelo singolo a doppio effetto, forza di uscita bidirezionale.

     -- Materiale: canna in alluminio anodizzato duro, guarnizione del pistone bidirezionale; Stelo in acciaio 45# cromato duro.

     -- Cuscino: cuscino d'aria regolabile su entrambe le estremità per ridurre l'impatto e il rumore di funzionamento.

     -- Installazione del sensore: scanalature del sensore sull'area del tirante per interruttori magnetici CMSG/DMSG/EMSG per rilevare la posizione del pistone.

     -- Vantaggio: lunghezza del corpo ridotta a parità di diametro rispetto al cilindro con profilo ISO15552, costo competitivo.

Regola di codifica del modello completa

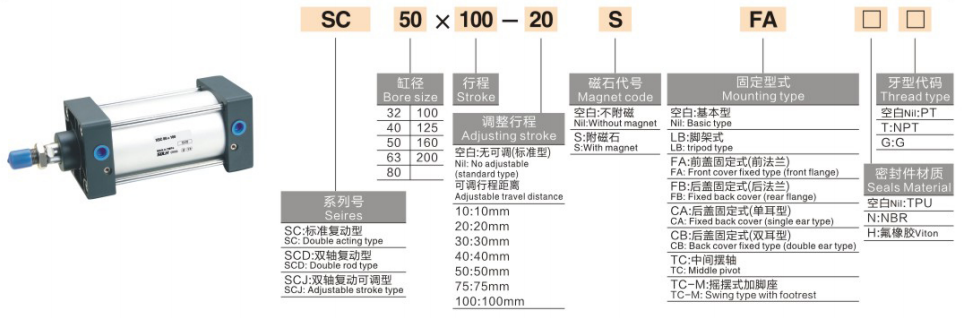

   1. Esempio di modello: SC50×100-S

   2. Modelli derivati

     -- SCD: Stelo passante doppio effetto, antitorsione

     -- SCJ: Doppio stelo con corsa regolabile

     -- SCF: cilindro con elettrovalvola integrato

     -- SCL: cilindro con serratura, mantenimento del carico in caso di interruzione dell'aria

   3. Esempi di ordini standard

     -- SC63×150-S: Alesaggio 63, corsa 150, magnete incorporato, tipo base

     -- SCJ40×200-S: Alesaggio40, corsa200, corsa regolabile, con magnete

Specifiche tecniche principali

Spinta teorica a 0,5 MPa (asta singola, unità: N, fattore di sicurezza ≥ 2)

Tipi di montaggio e accessori

   1. Opzioni di montaggio

     --  Tipo base, flangia FA/FB, cerniera CA/CB, montaggio con piede LB, perno TC/TCM1.

   2. Accessori opzionali

     -- Giunto flottante, occhiello, connettore I/Y/U/F, interruttori magnetici CMSG/DMSG/EMSG.

Guida alla selezione rapida in 3 passaggi

   1. Selezione del foro: calcolare la spinta richiesta in base al carico, riservare un margine di sicurezza ≥50%; dimensione di aggiornamento per carico a sbalzo/offset.

   2. Conferma della corsa: aggiungere un margine di sicurezza di 10~20 mm sulla corsa effettiva; corsa massima standard 1000mm.

   3. Corrispondenza della configurazione

     -- Feedback di posizione: scegli il modello di magnete -S e abbina gli interruttori magnetici;

     -- Montaggio: selezionare flangia/piede/cerniera in base al layout della macchina;

     -- Funzione speciale: SCD per doppio stelo, SCJ per corsa regolabile, SCL per bloccaggio del carico.

Riassunto di una frase

     Cilindro standard economico a tiranti serie SOLH SC con ammortizzo pneumatico regolabile e numerose opzioni di montaggio, attuatore lineare ideale a basso costo per attività generali di spinta, trasferimento e posizionamento di automazione.
