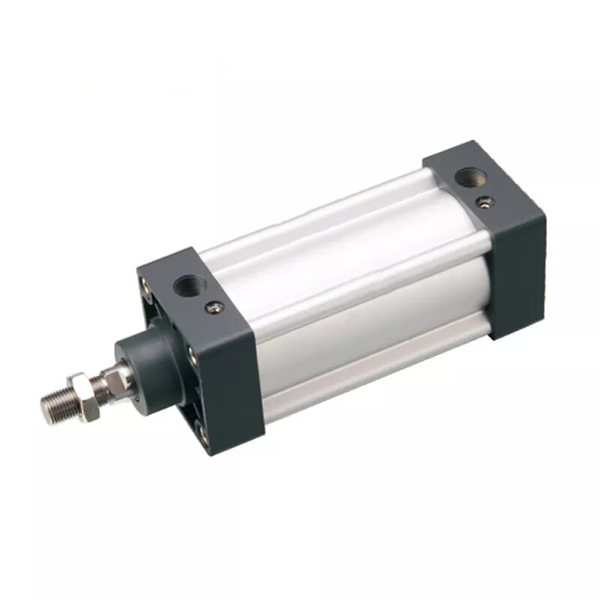

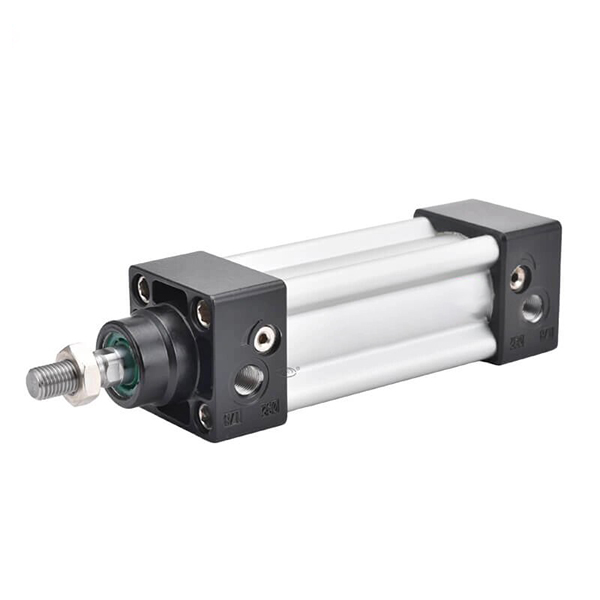

Cilindro standard a profilo libero con tiranti serie SI | Cilindro pneumatico ISO 15552

Marca: SOLH di Riche Technology

1. Panoramica del prodotto e caratteristiche strutturali principali

     La serie SOLH SI è un cilindro standard a doppio effetto di alta precisione pienamente conformeISO 15552 (ex ISO 6431 / VDMA 24562) standard internazionali, confrontati con la serie Festo DNC. Adottando un tubo del cilindro con profilo in alluminio a forma di stella senza tiranti, non presenta tiranti esposti, scanalature per interruttori magnetici incorporati, buffer d'aria regolabile su entrambi i lati e compatibilità completa degli accessori ISO. Con rigidità superiore, prestazioni antitorsione, lunga durata e aspetto pulito, funge da cilindro standard ISO di fascia media per sostituire i tradizionali cilindri SC con tirante, perfettamente adatto per apparecchiature di esportazione e macchinari automatizzati standardizzati.

  1.1 Compatibilità standard

     Pienamente conforme agli standard industriali ISO 15552 e VDMA 24562. Tutte le dimensioni di montaggio, le interfacce e gli accessori sono completamente intercambiabili con i cilindri ISO tradizionali a livello globale come DNC, SE e DSBA, supportando la sostituzione senza modifiche e l'assemblaggio in batch standardizzato.

  1.2 Struttura del profilo ottimizzata

     Adotta un tubo del cilindro con profilo quadrato in lega di alluminio a forma di stella integrato senza tiranti esposti. La struttura complessiva offre elevata rigidità, eccellente capacità antitorsione, aspetto pulito e resistente alla corrosione. Le scanalature standard riservate per interruttori magnetici su entrambi i lati consentono l'installazione diretta dei sensori delle serie CMSE, DMSE e CS1 senza staffe aggiuntive.

  1.3 Moto diversificato e derivati ​​funzionali

     • Norma SI: Movimento alternativo a doppio effetto e stelo singolo, modello standard universale per la maggior parte degli scenari automatizzati

     • Doppia Asta SID: Uscita dell'asta a doppia estremità, che realizza il funzionamento sincrono e una maggiore stabilità antitorsione

     • Corsa regolabile SIJ: Struttura a doppia asta con dadi di finecorsa regolabili per una precisa regolazione della corsa

     • Tipo con serratura SIL: Dotato di dispositivo di bloccaggio della posizione finale o arbitraria per il mantenimento della pressione di sicurezza e il fissaggio della posizione

     • Tipo integrato con valvola SIF: Elettrovalvola integrata serie 4M, design integrato valvola-cilindro per risparmiare spazio di installazione

     • Tipo SIQ anti-torsione: Struttura dello stelo quadrato per un'altissima precisione di posizionamento antitorsione

  1.4 Sistema Buffer ad alte prestazioni

     Dotata di serie diTampone d'aria regolabile su entrambi i lati + cuscino elastico in PPV. La corsa del buffer aumenta proporzionalmente all'alesaggio del cilindro, riducendo efficacemente l'impatto e il rumore durante il funzionamento ad alta velocità e con carichi pesanti, garantendo un movimento ciclico stabile e con basse vibrazioni.

  1.5 Sigillatura durevole e configurazione del materiale

     Adotta una doppia struttura di tenuta di compensazione unidirezionale a forma di Y, caratterizzata da una pressione di avvio ultrabassa (0,1 MPa), funzionamento stabile senza olio e durata prolungata. Lo stelo del pistone è realizzato in acciaio 45# con cromatura dura, garantendo un'eccellente resistenza all'usura, alla ruggine e stabilità strutturale.

  1.6 Configurazione dell'induzione magnetica

     Supporta l'anello magnetico integrato (configurazione -S) di serie, compatibile con gli interruttori magnetici serie AirTAC CMSE, DMSE, CS1-B/F/U, ottenendo il rilevamento della posizione del pistone in tempo reale e il collegamento automatizzato del segnale.

2. Regole complete per la denominazione dei modelli ed esempi di ordini

  1. Codice modello tipico: SI 50×150-S-FA

 2. Spiegazione del codice della serie derivata

     • SID: Stelo doppio a doppio effetto, uscita stelo a doppia estremità per funzionamento sincrono e prestazioni antitorsione

     • SIJ: Tipo a doppio stelo con corsa regolabile con dadi di regolazione fine per una calibrazione flessibile della corsa

     • SIL: Tipo bloccabile con posizione finale o bloccaggio in posizione arbitraria per il posizionamento di sicurezza

     • SIF: Tipo integrato con elettrovalvola, struttura integrata valvola-cilindro per risparmiare spazio

  3. Esempio di ordine standard

     SI 63×200-S: alesaggio 63 mm, corsa 200 mm, con anello magnetico, tampone d'aria regolabile standard

3. Parametri tecnici principali (tipo standard)

4. Grafico teorico di spinta e tensione di 0,6 MPa (asta singola, fattore di sicurezza ≥ 2)

5. Accessori di montaggio e modelli derivati

  5.1 Tipi di montaggio universale ISO standard (completamente intercambiabili con DNC/SE)

     • FA/FB: Flangia anteriore / Montaggio flangia posteriore per installazione fissa in piano

     • CA/CB: Montaggio su cerniera semplice/cerniera femmina per funzionamento a cerniera

     • LIBBRE: Montaggio su staffa per installazione fissa laterale

     • TC/TCM: Montaggio con perno/perno magnetico per il posizionamento dell'oscillazione centrale

     • L: Montaggio laterale per un layout di spazio compatto

     Accessori universali: Giunti I/Y/U/F, giunti flottanti, cuscinetti stelo, pienamente compatibili con tutti i cilindri standard ISO 15552.

  5.2 Vantaggi principali delle serie di derivati

     • Doppia Asta SID: Uscita sincrona dual-end, stabilità strutturale migliorata e capacità anti-deflessione

     • Corsa regolabile SIJ: Regolazione fine della corsa flessibile per adattarsi ai requisiti variabili della corsa di lavoro

     • Tipo con serratura SIL: Bloccaggio affidabile e mantenimento della pressione per evitare deviazioni di posizione in caso di spegnimento o cambio di carico

     • Tipo integrato con valvola SIF: Design dell'elettrovalvola integrata, circuito dell'aria semplificato, spazio di installazione e costi di assemblaggio ridotti

     • Tipo SIQ anti-torsione: Speciale struttura dello stelo quadrato per un posizionamento antitorsione di alta precisione

6. Scenari applicativi e confronto di selezione (SI vs SC vs DNC)

  6.1 Scenari applicativi prioritari per la serie SI

     • Attrezzature per l'esportazione e macchinari automatizzati standard europei che richiedono l'intercambiabilità dell'interfaccia ISO 15552

     • Linee di produzione automatizzate che richiedono un aspetto pulito senza tiranti e un'installazione compatta affiancata

     • Condizioni di lavoro che richiedono rigidità più elevata, prestazioni antitorsione e durata operativa maggiore rispetto ai cilindri SC, con un migliore rapporto costo-prestazioni rispetto ai cilindri DNC

     • Scenari universali di spinta lineare, pressatura, posizionamento, movimentazione, assemblaggio, imballaggio e automazione di macchine utensili

  6.2 Confronto dei modelli principali

7. Guida alla selezione rapida in 3 passaggi

     1. Selezione della dimensione del foro: Selezionare il diametro del foro in base al carico orizzontale/verticale effettivo e alla richiesta di spinta, riservare un margine di sicurezza non inferiore al 50%; aggiornare 1~2 dimensioni del foro per condizioni di carico eccentrico e di lavoro a sbalzo.

     2. Selezione del tratto: Aggiungere un margine di sicurezza di 20~50 mm in base alla corsa di lavoro effettiva; corsa massima configurabile fino a 2000mm.

     3. Configurazione funzionale: Configurazione standard con anello magnetico -S + tampone d'aria regolabile PPV; selezionare SID per stelo passante, SIJ per corsa regolabile, SIL per funzione di bloccaggio e FA/FB/CA/CB/LB/TC per i metodi di montaggio corrispondenti.

Riassunto di una frase

     Il cilindro standard ISO 15552 senza tiranti della serie SOLH SI è caratterizzato da struttura integrata nel profilo, elevata rigidità, cuscinetto d'aria regolabile e completa intercambiabilità universale, essendo il sostituto economico di fascia media dei tradizionali cilindri SC e DNC importati, ampiamente applicabile per apparecchiature automatizzate standardizzate e di grado di esportazione.
