Cilindro con stelo guida triassiale serie TC | Cilindro pneumatico antitorsione ad alta rigidità TCL/TCM

Marca: SOLH di Riche Technology

Panoramica del prodotto e caratteristiche strutturali principali

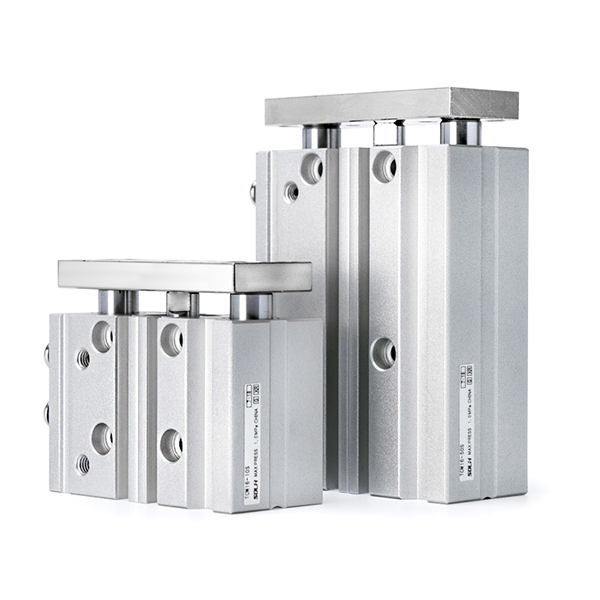

     La serie SOLH TC è un cilindro con stelo guidato triassiale ad alte prestazioni che adotta una struttura integrata a doppio stelo guida + stelo centrale. Caratterizzata da rigidità ultraelevata, eccellente capacità antitorsione, forte resistenza al carico laterale e precisione di posizionamento precisa, questa serie copre una gamma di fori completi da φ6 mm a φ100 mm, inclusi due modelli principali: tipo con cuscinetto a sfere di precisione TCL e tipo con cuscinetto a scorrimento per carichi pesanti TCM. È ampiamente utilizzato per stazioni compatte di spinta, sollevamento, arresto e traslazione precisa, fungendo da perfetto sostituto della serie SMC MGP in scenari di automazione standard.

Principali vantaggi strutturali

• Struttura triassiale ad altissima rigidità: Dotata di due aste di guida in acciaio con cuscinetti ad alta resistenza e uno stelo centrale, la struttura triassiale integrata fornisce più del doppio della resistenza alla torsione e della capacità di carico laterale dei normali cilindri. Previene efficacemente la flessione e lo spostamento, adattandosi al carico eccentrico e alle condizioni di lavoro con impatto trasversale con eccezionale stabilità.

• Configurazioni a doppio cuscinetto per scenari completi

￮ TCL (cuscinetto a sfere): Attrito ultrabasso, corsa estremamente fluida e funzionamento stabile ad alta frequenza, ideale per sollevamenti di precisione, cicli ad alta velocità e requisiti di movimento a basso attrito.

￮ TCM (cuscinetto scorrevole): Adottando una boccola scorrevole in lega di ottone, presenta un'eccellente resistenza all'usura, resistenza agli urti e tolleranza al carico laterale, perfettamente adatta per condizioni di lavoro con carichi pesanti, polverosi e in frenata.

• Design sottile e compatto integrato: L'unità di guida e l'unità di guida sono altamente integrate per ridurre al minimo lo spazio di installazione complessivo. Le doppie prese d'aria sulle superfici superiore e laterale supportano un layout flessibile delle tubazioni, adattandosi alle varie direzioni delle tubazioni in loco e alle strutture compatte delle apparecchiature.

• Posizionamento ripetuto ad alta precisione: I fori di posizionamento di precisione sono riservati sulla base, sulla faccia dell'estremità posteriore e sulla piastra di fissaggio per garantire una precisione di posizionamento ripetibile estremamente elevata. Le scanalature dell'interruttore magnetico su quattro lati supportano l'installazione dell'interruttore multidirezionale, realizzando un rilevamento della posizione della corsa flessibile e completo.

• Configurazione premium standard: Anello magnetico integrato (magnete S standard), tamponi in gomma a doppia estremità e design senza olio esente da manutenzione, conforme agli standard di funzionamento pulito dell'officina. Il design a doppio effetto con corsa standard compresa tra 5 mm e 500 mm copre quasi tutte le corse di azionamento dell'automazione convenzionale.

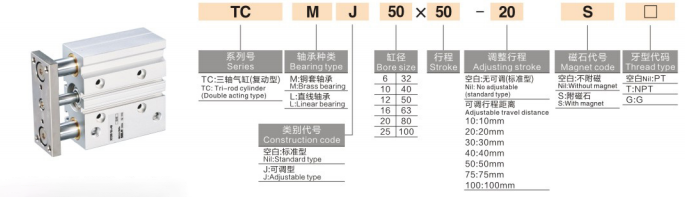

Regole complete per la denominazione dei modelli

Esempi di modelli: TCM20-50S | TCL16-30J-20S-T

Esempi di riferimenti ordine standard

• TCM25-75S: alesaggio 25 mm, corsa 75 mm, tipo con cuscinetto a scorrimento con magnete incorporato

• TCL20-50J-20S: alesaggio 20 mm, corsa standard 50 mm, corsa regolabile 20 mm, tipo di precisione con cuscinetto a sfere con magnete

• TCM32-100S-T: alesaggio 32 mm, corsa 100 mm, tipo con cuscinetto a scorrimento con resistenza alle alte temperature

Parametri tecnici fondamentali standard

(Condizioni di test standard: temperatura normale 20 ℃, pressione nominale 0,5 MPa)

1. Parametri generali delle prestazioni

• Modalità operativa: Movimento alternativo a doppio effetto

• Intervallo di pressione di esercizio: 0,1~1,0MPa; Pressione di prova: 1,5 MPa

• Temperatura ambiente: -20℃~70℃ (ambiente convenzionale privo di ghiaccio); -20℃~120℃ (versione -T per alte temperature)

• Velocità operativa del pistone: 50~500mm/s (φ6~63 foro piccolo e medio); 50~400 mm/s (foro grande φ80/100)

• Modalità buffer: Tampone in gomma standard a doppia estremità; buffer d'aria opzionale per scenari ad alto impatto

• Modalità di lubrificazione: Funzionamento senza olio e senza manutenzione, adatto per ambienti industriali puliti

2. Dati di spinta teorici (@0.5MPa, Unità: N)

3. Dati sul peso del prodotto (corsa da 50 mm, unità: kg)

Confronto tra la selezione dei core TCL e TCM

Metodi di montaggio e scenari applicativi tipici

1. Design flessibile a montaggio multiplo

• Montaggio diretto sul corpo: Fori per viti riservati sul fondo, sui lati e sulle superfici terminali per il fissaggio diretto senza la necessità di staffe aggiuntive, consentendo un rapido montaggio e smontaggio per l'installazione in loco.

• Accessori ausiliari opzionali: Sono disponibili accessori di montaggio con flangia (F) e piedino (L), che supportano una disposizione orizzontale e verticale flessibile per adattarsi ai diversi design strutturali delle apparecchiature.

2. Principali applicazioni industriali

• Automazione della linea di trasporto: Arresto pezzo, sollevamento materiale e posizionamento pallet; la forte resistenza agli urti e le prestazioni anti-offset garantiscono un trasporto stabile e un funzionamento limitato.

• Elaborazione elettronica di precisione 3C: Movimentazione PCB, posizionamento aggraffatura terminali e traslazione leggera del pezzo; l'elevata precisione antirotazione garantisce un assemblaggio e una lavorazione di precisione senza deviazioni.

• Macchine per l'imballaggio: Azionamento del deflettore del materiale, commutazione del cancello del silo e spinta del materiale a breve distanza; il corpo compatto si adatta perfettamente al layout delle apparecchiature di imballaggio altamente integrate.

• Automazione industriale generale: Sollevamento maschera, espulsione pezzo e trascinamento carico eccentrico; integra le funzioni di cilindro e guida per sostituire le tradizionali combinazioni cilindro diviso + stelo di guida, semplificando la struttura dell'attrezzatura e riducendo i costi.

Confronto tra le sostituzioni della serie TC e della serie SMC MGP

Guida alla selezione rapida in tre passaggi

1. Selezione della dimensione del foro: Calcola la spinta richiesta in base al carico di lavoro effettivo; selezionare la dimensione del foro con spinta teorica ≥ carico effettivo × 1,5, riservando un margine di sicurezza del 50% per evitare il funzionamento in sovraccarico.

2. Selezione del tipo di cuscinetto: Scegli il cuscinetto a sfere TCL per un posizionamento di precisione e scenari di ciclismo fluido ad alta frequenza; scegli il cuscinetto a scorrimento TCM per condizioni di lavoro con carichi pesanti, polverosi e ad alto impatto.

3. Selezione della configurazione funzionale

￮ Richiesta di regolazione fine della corsa: selezionare la corsa regolabile di tipo J (intervallo di regolazione 0~50 mm)

￮ Richiesta di rilevamento della posizione: selezionare la configurazione del magnete S + interruttori magnetici multidirezionali (installabili su quattro lati)

￮ Ambiente di lavoro ad alta temperatura: selezionare l'opzione -T resistente alle alte temperature (-20℃~120℃)

Riassunto di una frase

      Il cilindro con stelo di guida triassiale serie SOLH TC integra elevata rigidità, super resistenza al carico laterale e prestazioni antirotazione ad alta precisione, con opzioni a doppio cuscinetto e funzioni opzionali di corsa regolabile e alta temperatura, fungendo da sostituto diretto più conveniente per la serie SMC MGP per l'automazione dell'intera scena di sollevamento, arresto e posizionamento della guida.
