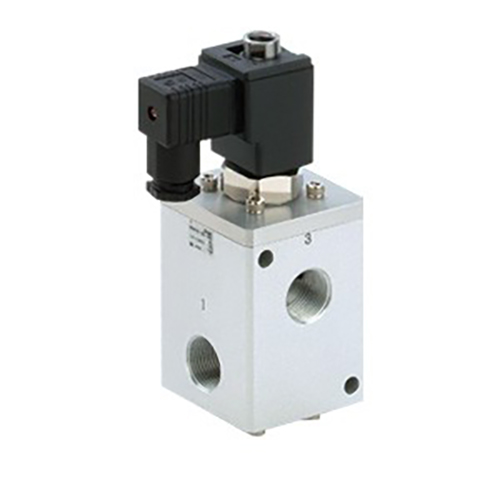

Elettrovalvola a otturatore a 3 vie con pilotaggio ad alta pressione serie VCH400 (VCH410).

Marca:SOLH di Riche Technology

Posizionamento del prodotto

     Sviluppata e prodotta da SOLH con Richge Technology, la serie VCH400 (comunemente denominata VCH410) è un'elettrovalvola a otturatore a 3 vie pilotata ad alta pressione. Progettato appositamente per condotte di aria compressa e gas inerte a media e alta pressione, presenta una pressione di esercizio nominale massima fino a 5,0 MPa, un'eccezionale capacità di flusso e prestazioni stabili di commutazione ad alta pressione, fungendo da componente di controllo principale per apparecchiature industriali di carica, sfiato e commutazione di pressione ad alta pressione.

Tabella delle specifiche tecniche principali

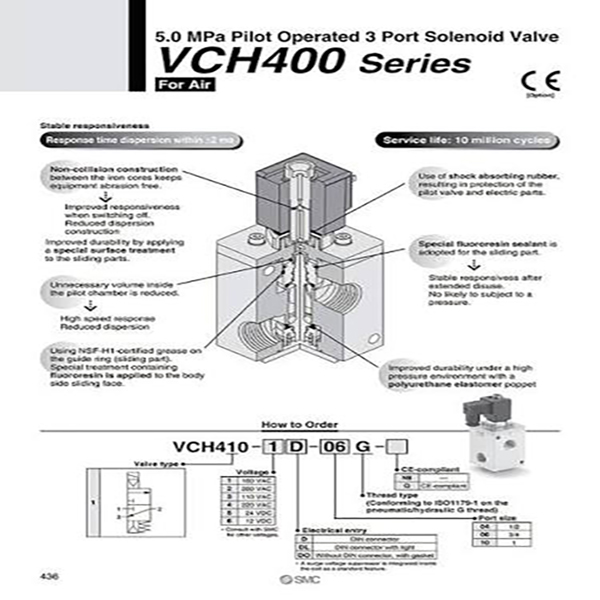

Codifica del modello e definizione funzionale

Esempio di codice modello: VCH410-06-5D

     --VCH410: Codice base della serie

     --06: Codice dimensione attacco (G3/4)

     --5D: alimentazione DC24V + connettore elettrico DIN I codici suffisso coprono le dimensioni della porta, la tensione della bobina e i tipi di terminali di cablaggio per una completa differenziazione della configurazione.

Classificazione funzionale

     --VCH410 (Normalmente chiuso NC): la porta di uscita si ventila automaticamente allo spegnimento, ideale per il controllo on-off dell'alimentazione dell'aria principale.

     --Utilizzabili come valvole selettrici e controllo del circuito di carica e sfiato; la contropressione e il campo della pressione di commutazione devono essere confermati prima della progettazione delle tubazioni.

Linee guida per la selezione delle chiavi

     --Dare la priorità alla conferma dei parametri principali: pressione di esercizio, dimensione della filettatura della porta, funzione NC/NO, tensione della bobina e interfaccia del cablaggio elettrico.

     --Per condizioni di lavoro di commutazione ad alta pressione o doppia conversione alta/bassa pressione, abbinare i regolatori ad alta pressione della serie SOLH VCHR per stabilizzare la pressione del circuito intermedio.

     --Richiede alimentazione di aria pulita e asciutta con precisione di filtrazione ≤5 μm; la nebbia d'olio e le impurità particolate accelerano l'usura delle guarnizioni e riducono drasticamente la durata utile.

Istruzioni di installazione e manutenzioneRegole di installazione

     --Orientamento di montaggio vietato: la bobina non deve mai essere rivolta verso il basso, per evitare che polvere, acqua e particelle estranee penetrino nel gruppo dell'armatura causando inceppamenti.

     --Coppia di serraggio filettatura standard:

         *Attacchi filettati G1/2, G3/4: 28–30 N·m

         *Attacco filettato G1: 36–38 N·m

Requisiti di manutenzione ordinaria

     --Ispezionare periodicamente le prestazioni di tenuta e la tenuta del cablaggio elettrico.

     --Azionare il ciclo di commutazione completo una volta ogni 30 giorni per prevenire l'adesione e il blocco della bobina a fungo causati dallo stato statico a lungo termine.

Riassunto di una frase

     L'elettrovalvola a 3 porte con otturatore pilota ad alta pressione SOLH VCH410 supporta una pressione di esercizio fino a 5,0 MPa, dotata di tenuta elastica in poliuretano, porte standard G di grande flusso e durata di 10 milioni di cicli, l'affidabile valvola di commutazione dedicata per circuiti di controllo industriale di carica e sfiato di aria a media e alta pressione e gas inerte.
