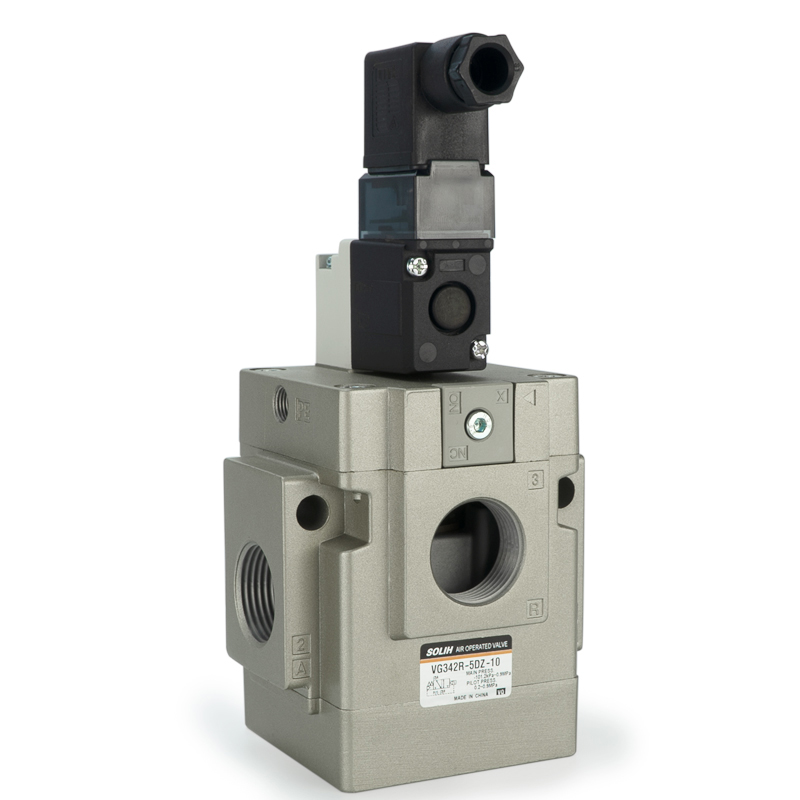

Elettrovalvola a fungo pilotata a 3 vie serie VG342 | Valvola di controllo pneumatica e vuoto ad alto flusso

Marca: SOLH di Riche Technology | Elettrovalvola pneumatica a 3 vie a flusso elevato e bassa potenza

1. Panoramica del prodotto

     La serie SOLH VG342 è unaElettrovalvola a otturatore pilotata a 3 vie ad alto flusso, progettato professionalmente per il controllo dell'aria, del vuoto e dei fluidi a bassa pressione nei sistemi pneumatici standard. Dotato di tenuta in elastomero, funzionamento esente da lubrificazione, consumo energetico estremamente basso e ampia adattabilità della pressione, supporta la commutazione flessibile tra le modalità normalmente chiusa (NC), normalmente aperta (NO) e pilotaggio esterno tramite una semplice sostituzione del coperchio. Grazie alla grande capacità di flusso, alla risposta rapida e alle prestazioni del ciclo ad alta frequenza, funge da valvola di controllo universale ed efficiente per sistemi di vuoto, attuatori pneumatici di grande diametro e apparecchiature pneumatiche con collettore multicircuito.

2. Caratteristiche principali del prodotto

     • Struttura a fungo professionale e tenuta affidabile: Adotta il design dell'otturatore ad azionamento pilotato a 3 porte con struttura di tenuta in elastomero ad alta elasticità, garantendo perdite zero, interruzione ermetica e funzionamento ciclico stabile a lungo termine.

     • Ampia adattabilità a media e pressione: Adatto per ambienti con aria compressa e vuoto. La modalità pilota interna supporta 0,2~0,9 MPa, mentre la modalità pilota esterna coprevuoto totale: da -101,2 kPa a 0,9 MPa, adattandosi a varie condizioni di lavoro a bassa pressione e vuoto.

     • Esente da lubrificazione e a bassa manutenzione: Il design strutturale interno ottimizzato elimina la necessità di lubrificazione ad olio, riducendo i costi di manutenzione giornaliera ed evitando un inquinamento medio, adatto a scenari industriali puliti.

     • Doppia modalità di consumo energetico e risparmio energetico: La potenza CC standard è di soli 4 W; i tipi energizzati a basso consumo e a lungo termine raggiungonoConsumo energetico estremamente basso di 1,8 W, riducendo efficacemente il consumo energetico delle apparecchiature.

     • Prestazioni superiori per grandi portate: Il valore C massimo della portata effettiva raggiunge 38 dm³/(s·bar) e il valore Cv fino a 9,8. Supporta diverse specifiche di calibro con un'area di sezione effettiva fino a 210 mm², soddisfacendo le esigenze di ventilazione rapida ad alto flusso di componenti pneumatici di grandi dimensioni.

     • Commutazione funzionale flessibile: La funzione della valvola può essere liberamente convertita tra le modalità NC (normalmente chiusa), NO (normalmente aperta) e pilotaggio esterno solo sostituendo il coperchio superiore, realizzando il multiuso di una valvola e riducendo i costi di inventario del modello.

     • Applicazione multifunzionale: Può essere utilizzata come valvola di controllo on-off convenzionale, nonché come valvola di selezione e valvola di distribuzione in configurazione pilota esterna, con compatibilità di scena estremamente elevata.

3. Specifiche tecniche complete

4. Specifiche elettriche

 4.1 Tensione nominale

     • Tensione CA: 100 V, 110 V, 200 V, 220 V, 240 V (50/60 Hz)

     • Tensione CC: 12V, 24V

  4.2 Consumo energetico

     • CC standard: 4 W

     • Basso consumo (tipo Y): 1,8 W

     • Energizzato a lungo termine (Tipo E): 1,8 W

     • AC: Spunto 12,7 VA / Mantenimento 7,6 VA

  4.3 Metodo di cablaggio

     • Tipo G: Cablaggio con presa diretta

     • Tipo D: Tipo di presa DIN (opzionale con indicatore luminoso/protezione da sovratensione)

5. Regole e interpretazione della codifica del modello

  Esempio di modello tipico: VG342-04G-1A

     • VG342: Codice serie per elettrovalvola a otturatore pilotata a 3 vie ad alta portata

     • Codice dimensione porta: 04=1/2", 06=3/4", 10=1"

     • Tipo di cablaggio: G=Presa diretta, D=Presa DIN

     • Codice tensione: 1=100 V CA, 4=220 V CA, 6=24 V CC

     • Modalità circuito: A=Normalmente Chiuso (NC), B=Normalmente Aperto (NO), R=Pilota Esterno

6. Scenari applicativi tipici

     • Controllo del sistema di vuoto: Perfetto per ventose, generatori di vuoto e circuiti automatizzati di mantenimento e rilascio del vuoto.

     • Attuatori pneumatici a grande portata: Abbinato a cilindri di grande diametro e pinze pneumatiche per realizzare un'azione pneumatica rapida e potente.

     • Circuiti del fluido a bassa e micro pressione: Controllo stabile per sistemi di trasporto di fluidi pneumatici a bassa pressione e micropressione.

     • Sistema di valvole a collettore: Utilizzato come valvola di controllo principale e valvola di selezione/distribuzione per sistemi pneumatici integrati multicircuito.

     • Apparecchiature per il risparmio energetico ad alta frequenza: Adatto per apparecchiature automatizzate che richiedono frequenti azioni di accensione e spegnimento e un funzionamento energizzato a lungo termine a risparmio energetico.

Riassunto di una frase

     L'elettrovalvola pilotata a 3 vie serie SOLH VG342 si integragrande flusso, compatibilità con il vuoto, basso consumo energetico e funzioni commutabili multimodalità, essendo una valvola di controllo del nucleo versatile, ad alte prestazioni e a risparmio energetico per sistemi di vuoto, circuiti pneumatici a grande flusso e apparecchiature automatizzate ad alta frequenza.
