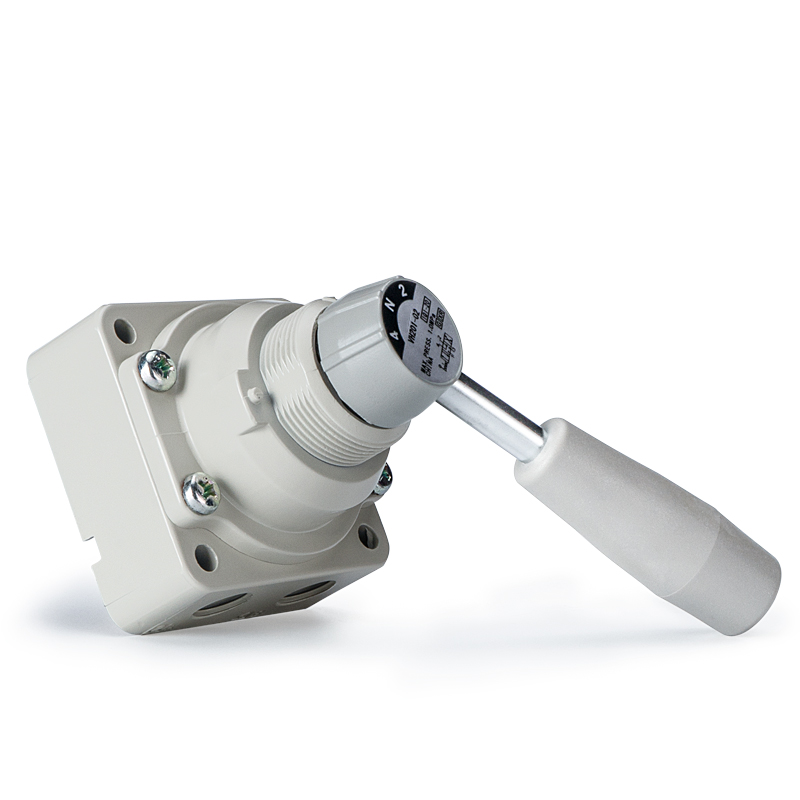

Valvola manuale rotativa manuale a 4 vie serie VH

Marca: SOLH di Riche Technology

Posizionamento del prodotto

     La serie VH è una valvola rotativa manuale a 4 vie azionata mediante rotazione della maniglia di 90° per commutare i circuiti dell'aria. È ampiamente utilizzato per il cambio di direzione manuale, la messa in servizio delle apparecchiature, l'arresto di emergenza e la commutazione della sorgente d'aria nei sistemi pneumatici, caratterizzato da una struttura meccanica semplice, affidabilità stabile e chiara indicazione visiva della posizione.

Struttura principale e principio di funzionamento

     - Tipo di valvola: valvola a bobina rotativa manuale a 4 vie

     -- Modalità operativa: rotazione della maniglia di 90° per il cambio di posizione

     -- Definizione della porta: ingresso di alimentazione P, porte di uscita di lavoro A/B, porta di scarico R

     -- Tre funzioni centrali standard:

        1. Centro chiuso (modello 200/210): tutte le porte sigillate in posizione centrale per mantenere la pressione della bombola

        2. Scarico centrale (modello 201/211): porte A e B collegate allo scarico per il rilascio completo della pressione

        3. 2 posizioni (modello 202/212): nessuna posizione centrale, solo due stati P→A / P→B

     - Struttura di tenuta: tenuta della bobina rotante di precisione con perdite interne estremamente basse

     -- Opzioni di montaggio: tubazione laterale/tubazione inferiore; montaggio a pannello/montaggio diretto sul corpo valvola.

Specifiche tecniche complete

  1. Parametri Generali Universali

     -- Fluido applicabile: aria compressa

     -- Pressione di prova: 1,5 MPa

     -- Pressione operativa massima: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Temperatura ambiente e media: -5 ~ +60 ℃ (non è consentita la formazione di ghiaccio)

     -- Angolo di rotazione operativa: 90°

     -- Requisiti di lubrificazione: esente da lubrificazione; Lubrificazione con olio per turbine ISO VG32 opzionale

     -- Materiale: corpo valvola: lega di zinco/alluminio pressofuso; maniglia – resina tecnica

  2. Tabella dei parametri delle dimensioni e delle porte della serie

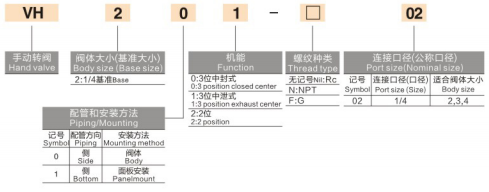

Spiegazione del codice modello

  1. Esempio: VH210-02

     -- VH: Codice serie base

     -- 2: Codice dimensione (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Disposizione delle tubazioni (0 = attacco laterale, 1 = attacco inferiore)

     -- 0: Funzione centrale (0=centro chiuso, 1=scarico centrale, 2=2 posizioni)

     -- 02: codice dimensione attacco (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Modelli standard popolari

     -- VH210-02: 1/4", tubazione inferiore, centro chiuso a 3 posizioni (il più utilizzato)

     -- VH200-02: 1/4", connessione laterale, chiusura centrale a 3 posizioni

     -- VH201-02: 1/4", tubazioni laterali, scarico centrale a 3 posizioni

    -- VH310-03: 3/8", connessione inferiore, chiusura centrale a 3 posizioni

 Vantaggi principali del prodotto

  1. Funzionamento intuitivo con blocco della posizione integrato

      Maniglia girevole a 90° con posizione di commutazione ben visibile; Il blocco di posizionamento meccanico integrato previene il funzionamento errato accidentale.

  2. Tre opzioni di funzione centrale per diverse condizioni di lavoro

     -- Centro chiuso (200/210): mantiene la pressione di bloccaggio del cilindro durante l'arresto dell'apparecchiatura

     -- Scarico centrale (201/211): scarico sicuro della pressione e sfiato completo del sistema per la manutenzione

     -- 2 posizioni (202/212): semplice commutazione bidirezionale senza posizione di mantenimento intermedia

  3. Design multi-montaggio altamente flessibile

     Supporta sia i layout delle tubazioni laterali che quelli inferiori; due modalità di installazione disponibili: montaggio ad incasso a pannello o fissaggio diretto sul corpo valvola.

  4. Robusta, lunga durata e esente da manutenzione

      Struttura di tenuta rotante durevole con eccezionale resistenza alla polvere e alla contaminazione; non è necessaria alcuna lubrificazione o manutenzione ordinaria.

Scenari applicativi tipici

     -- Commutazione bidirezionale manuale per cilindri pneumatici

     -- Controllo manuale temporaneo, scarico della pressione durante la messa in servizio e la manutenzione dell'apparecchiatura

     -- Isolamento dell'arresto di emergenza e interruzione della fonte d'aria per l'interblocco di sicurezza della macchina

     -- Stazioni di trigger manuali per apparecchiature di produzione semiautomatiche

     -- Dimostrazione del circuito pneumatico e banchi prova per l'insegnamento del controllo di base

Riassunto di una frase

     La valvola manuale rotativa manuale a 4 vie SOLH VH è dotata di rotazione di 90°, tre funzioni centrali intercambiabili, opzioni di tubazioni laterali/inferiori e metodi di montaggio a doppio pannello/valvola, fungendo da componente universale standard per la commutazione pneumatica manuale, la messa in servizio in loco e l'isolamento di sicurezza del circuito dell'aria.
