Valvola a otturatore meccanica a 2/3 vie media serie VM2 (VM200).

Marca: SOLH di Riche Technology

Posizionamento del prodotto

     La serie VM2 (VM200) è una valvola a otturatore meccanica a 2/3 vie di medie dimensioni completamente intercambiabile con i modelli standard SMC. Adottando una struttura affidabile con tenuta a otturatore, è caratterizzato da una notevole capacità di flusso elevata (Cv≈0,87), porta standard universale Rc1/4, robusta struttura industriale e teste dell'attuatore completamente intercambiabili. È la valvola di controllo meccanica tradizionale per il rilevamento del limite della corsa, il funzionamento manuale e la commutazione del circuito dell'aria su tutti i tipi di macchinari automatizzati.

Specifiche tecniche principali

  1 Parametri di base

     -- Codice serie: VM200 (nome abbreviato VM2)

     -- Tipi di circuito: 2 porte (VM22x), 3 porte (VM23x, normalmente chiuso NC di serie)

     -- Struttura: tipo ad otturatore ad azione diretta con eccellente tenuta e lunga durata

     -- Fluido applicabile: aria compressa, gas inerte

     -- Intervallo di pressione operativa: 0 ~ 1,0 MPa (incompatibile con il vuoto)

     -- Temperatura ambiente e media: -5 ~ +60 ℃ (non è consentita la formazione di ghiaccio)

     -- Filettatura porta: Rc1/4 (02); opzionale NPT1/4 (N02), G1/4 (F02)

     -- Prestazioni di flusso: sezione effettiva 19 mm², Cv = 0,87

     -- Peso netto: modello standard 90 g

     -- Disposizione delle tubazioni: attacco laterale (01), attacco inferiore (00)

     -- Requisiti di lubrificazione: esente da lubrificazione; Lubrificazione con olio per turbine ISO VG32 opzionale

  2. Dimensioni esterne complessive (mm)

     -- Versione con porta laterale: 17 × 44 × 25

     -- Versione con porta inferiore: 17 × 44 × 30

Definizione del circuito e logica di funzionamento (3 porte/2 porte)

  1. Modello a 3 porte (VM23x, il più utilizzato)

     -- Porta 1(P): Ingresso alimentazione aria principale

     -- Porta 2(A): uscita del segnale di controllo

     -- Porta 3(R): porta di scarico

     -- NC Logica Normalmente Chiusa: Non attuato → P escluso da A, A collegato a R; Dopo l'azionamento → P si collega ad A, A interrompe lo scarico R

  2. Modello a 2 porte (VM22x)

     -- Porta 1(P): ingresso fluido

     -- Porta 2(A): uscita di controllo

     -- Normalmente chiuso: il canale dell'aria si apre quando premuto, si chiude immediatamente dopo il rilascio

Portafoglio completo di teste dell'attuatore intercambiabili

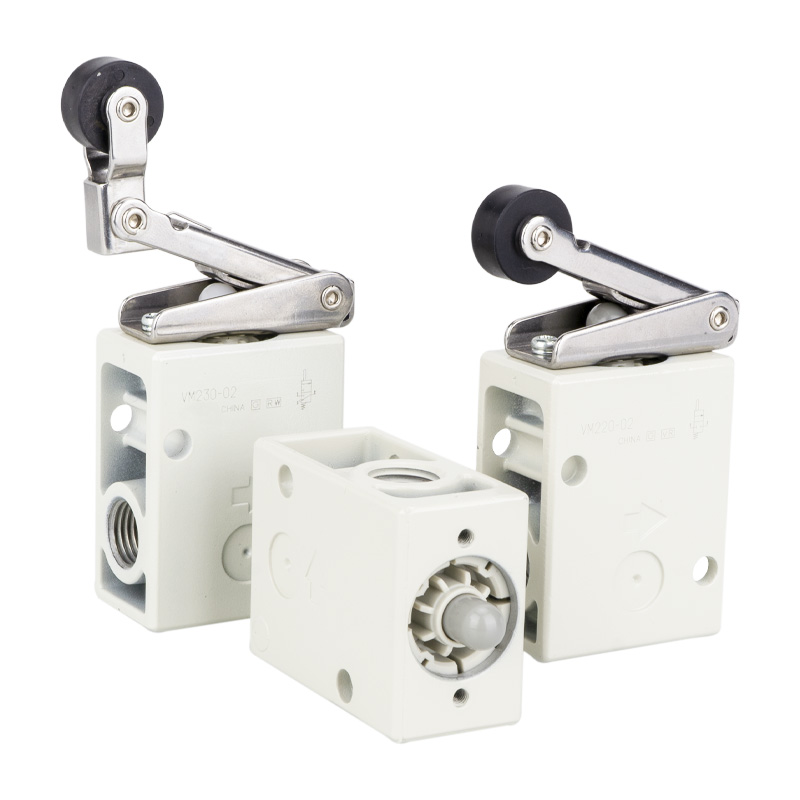

 1. Tipo di leva con rotella (per il rilevamento del limite della corsa, la più diffusa)

     -- VM231/221: leva con rotella in plastica POM standard

     -- VM231S/221S: Rullo in acciaio temprato per condizioni di lavoro gravose e resistenti all'abrasione

     -- VM233/223: Leva con rullo antirimbalzo unidirezionale

  2. Tipo con stantuffo dritto

     VM230/220: Pistoncino dritto standard

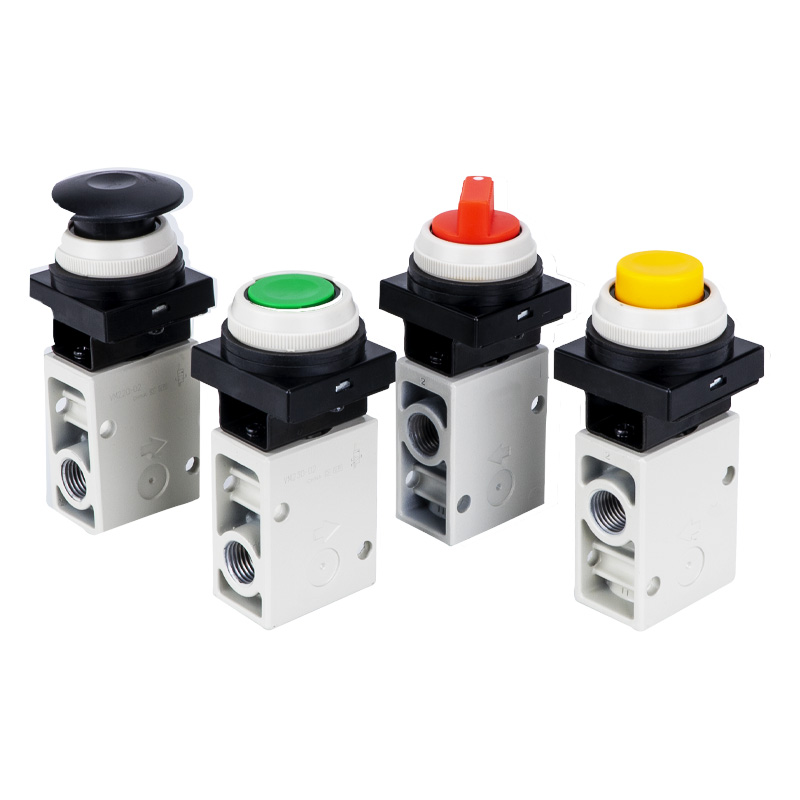

3. Tipo di pulsante (per funzionamento Jog manuale)

     -- VM232/222: Pulsante piatto standard

     -- VM232Y/222Y: Testa a fungo gialla ad alta visibilità per arresto di emergenza

     -- VM232G/222G: Pulsante indicatore verde

 4. Attuatori speciali opzionali

     Leva a cerniera, leva a ginocchiera, manopola girevole bloccabile, leva bidirezionale e altre testine di attivazione personalizzate

 Spiegazione del codice modello

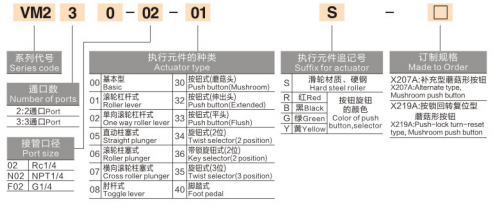

   1. (Esempio: VM231-02-01S)

     -- VM231: circuito a 3 vie + attuatore con leva a rotella

     -- 02: dimensione filettatura attacco (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: disposizione delle porte laterali (00 = disposizione delle porte inferiori)

     -- S: rullo in acciaio temprato (nessun suffisso = rullo POM standard)

     -- Suffisso colore: A=nero standard; Y=fungo giallo; G=pulsante verde

  2. Modelli standard comuni

     -- VM231-02-01A: 3 porte, rullo POM, Rc1/4, porta laterale (modello universale per uso generale)

     -- VM231S-02-01A: rullo in acciaio temprato a 3 porte, Rc1/4, porta laterale (condizioni di lavoro particolarmente resistenti all'abrasione)

     -- VM230-02-00A: 3 porte, stantuffo dritto, porta inferiore

     -- VM232Y-02-01A: pulsante di arresto di emergenza a fungo giallo a 3 porte, porta laterale

Vantaggi principali del prodotto

     -- Prestazioni di flusso medio-alto: Cv=0,87, portata quasi 8 volte superiore rispetto al mini VM1 (Cv=0,11), che si adatta perfettamente ai circuiti pneumatici a flusso medio

     -- Porta Rc1/4 universale: dimensione della filettatura mainstream standard per apparecchiature di automazione con eccellente compatibilità tra modelli

     -- Sigillatura affidabile dell'otturatore: buona tenuta all'aria, resistenza alla contaminazione da polvere, risposta rapida e durata prolungata

     -- Supporto per layout di tubazioni doppie: opzioni di porte laterali e inferiori per un layout di installazione flessibile e denso di pannelli

     -- Copertura completa dell'attuatore: leva a rotella, stantuffo, pulsante piatto e testa a fungo disponibili per coprire tutti gli scenari di limite meccanico, spostamento manuale e arresto di emergenza

     -- Costruzione robusta e resistente: corpo valvola in metallo; Suffisso S rullo in acciaio temprato opzionale per il funzionamento continuo industriale gravoso

     -- Design esente da lubrificazione: basso carico di lavoro di manutenzione, funzionamento del circuito dell'aria pulito ed ecologico

Scenari applicativi tipici

     -- Rilevamento del limite di corsa dell'attrezzatura: rilevamento della posizione completa del cilindro/tavola scorrevole con attuatore a leva con rotella

     -- Controllo jog manuale: messa in servizio della macchina in loco e funzionamento del pannello tramite pulsante

     -- Interblocco di emergenza di sicurezza: testa a fungo gialla per l'interruzione rapida del circuito dell'aria

     -- Commutazione maschera e dispositivo: controllo del circuito pneumatico di bloccaggio/sbloccaggio

     -- Linee di produzione automatizzate: segnale di posizione della stazione di lavoro e circuiti di interblocco di sicurezza meccanico

     -- Macchine per l'imballaggio, il settore tessile e la stampa: circuiti di controllo con trigger meccanico ad alta frequenza

Confronto di selezione: tabella di riferimento rapido VM1 VS VM2

Riassunto di una frase

     La valvola a otturatore meccanica di medie dimensioni SOLH VM2 è dotata di porta Rc1/4 universale, capacità di flusso elevata Cv=0,87, attuatori intercambiabili a gamma completa e opzioni di tubazione a doppio lato/fondo, fungendo da valvola di controllo meccanica tradizionale standard per tutti i circuiti di commutazione pneumatica dell'automazione industriale.
