Valvola meccanica a otturatore media a 3 vie serie VM4 (VM400).

Marca:SOLH di Riche Technology

Posizionamento del prodotto

     La serie VM4 (VM400) è una valvola meccanica a otturatore a 3 vie di medie dimensioni completamente intercambiabile con i modelli originali SMC, posizionata tra la serie mini VM1 e la serie VM2 standard ad alto flusso. Supporta l'intero intervallo operativo dal vuoto (-100 kPa) fino a 1,0 MPa di pressione positiva con porta universale Rc1/8, disposizione delle tubazioni a doppio lato/fondo, robusta struttura in metallo, durata ultra lunga e teste dell'attuatore completamente intercambiabili. Ampiamente adottato per il rilevamento del limite della corsa, il funzionamento manuale e i circuiti di interblocco di sicurezza su apparecchiature di automazione generali.

Specifiche tecniche principali

  1. Parametri Generali Fondamentali

     --  Codice serie: VM400 (nome abbreviato VM4)

     --  Tipo di circuito: 3/2 vie; Normalmente chiuso (standard NC), normalmente aperto (NO opzionale

     --  Struttura: tipo a otturatore ad azione diretta, tenuta ermetica, resistente alla polvere, durata di servizio estesa

     --  Fluido applicabile: aria compressa, gas inerte

     --  Intervallo di pressione operativa: -100kPa ~ 1,0MPa (compatibile con il vuoto, vantaggio rispetto a VM2)

     --  Temperatura ambiente e media: -5 ~ +60 ℃ (non è consentita la formazione di ghiaccio interno)

     --  Filettatura porta: Rc1/8 (01); opzionale NPT1/8 (N01), G1/8 (F01)

     --  Prestazioni di flusso: area della sezione effettiva 7 mm², Cv = 0,38

     --  Peso netto: modello base standard 110 g

     --  Disposizione delle tubazioni: attacco laterale (01), attacco inferiore (00)

     --  Lubrificazione: esente da lubrificazione; Lubrificazione con olio per turbine ISO VG32 opzionale

     -- Frequenza di commutazione massima: 60 cicli/min per attuatori a pulsante/rullo; 6 cicli/min per teste con manopola/selettore

     --  Resistenza agli urti e alle vibrazioni: resistenza agli urti 1000 m/s², resistenza alle vibrazioni 70 m/s² (grado industriale pesante)

  2. Dimensioni complessive esterne (mm)

     --  Versione porta laterale: 18 × 30 × 57

     --  Versione con porta inferiore: 18 × 30 × 62

  3. Definizione e logica del circuito a 3 porte

     -- Porta 1(P): Ingresso alimentazione aria principale

     --  Porta 2(A): porta di uscita del segnale di controllo

     --  Porta 3(R): porta di scarico

     --  NC Logica Normalmente Chiusa: Non attuato → P escluso da A, A collegato allo scarico R; Dopo l'azionamento → P si collega ad A, A disconnette lo scarico R

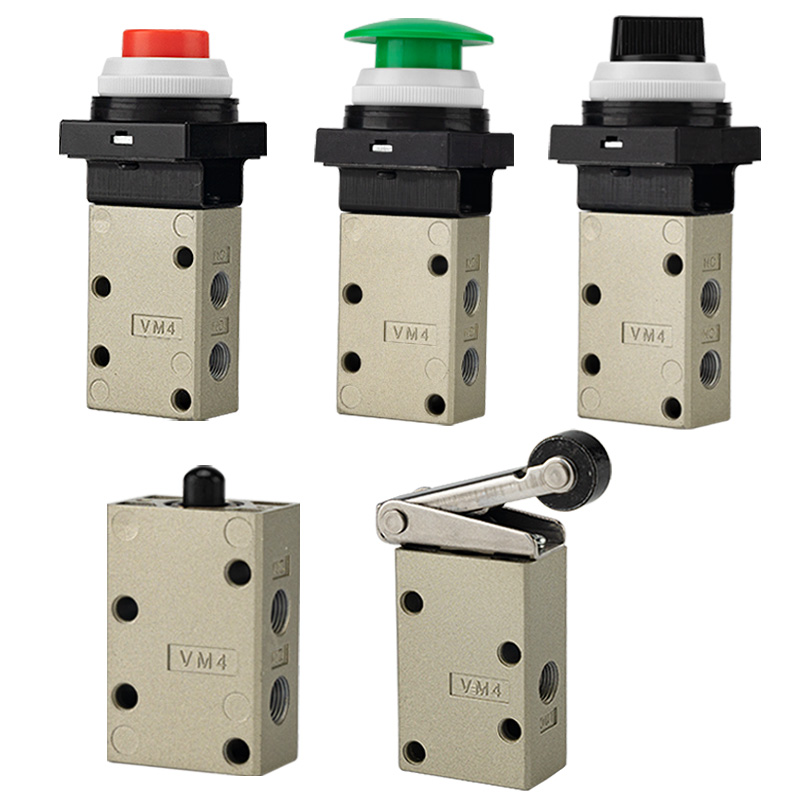

Gamma completa di teste di attuazione intercambiabili

  1. Tipo con leva a rotella (più popolare per il rilevamento del limite della corsa)

     -- VM431: Leva con rotella in plastica POM standard

     -- VM431S: leva a rotella in acciaio temprato per funzionamento continuo resistente all'abrasione

     -- VM432: leva con rullo antirimbalzo unidirezionale per eliminare il funzionamento errato del grilletto inverso

 2. Tipo con stantuffo dritto

     -- VM430: modello standard con base a stantuffo dritto, supporta attacchi attuatori speciali personalizzati

  3. Teste di arresto di emergenza a pulsante e a fungo (avanzamento manuale e interblocco di sicurezza)

     -- VM432: Pulsante piatto standard

     -- VM432Y: Testa a fungo gialla ad alta visibilità per arresto di emergenza

     -- VM432R: pulsante di arresto di emergenza a fungo rosso

     -- VM432G: Pulsante indicatore verde

  4. Manopola / Selettore / Attuatori di sicurezza lucchettabili

     -- VM434: manopola di selezione rotativa a 2 posizioni / 3 posizioni

     -- VM435: pulsante bloccabile per evitare false attivazioni accidentali

     -- VM436: attuatore leva cerniera a ginocchiera

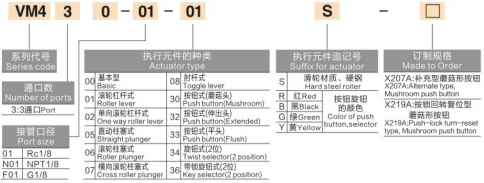

Spiegazione del codice modello

 1. (Esempio: VM431-01-01S)

     -- VM431: circuito a 3 vie + attuatore con leva a rotella

     -- 01: Codice filettatura attacco (Rc1/8=01; N01=NPT1/8; F01=G1/8)

     -- 01: Disposizione delle tubazioni dell'attacco laterale (00 = disposizione dell'attacco inferiore)

     -- S: rullo in acciaio temprato (nessun suffisso = rullo in plastica POM standard)

     -- Suffisso colore: Y=fungo giallo, R=fungo rosso, G=pulsante verde

  2. Modelli standard popolari

     -- VM431-01-01A: leva con rotella POM a 3 porte, porta laterale Rc1/8 (modello universale per uso generale)

     -- VM431S-01-01A: rullo in acciaio temprato a 3 porte, condizioni di lavoro gravose resistenti all'abrasione

     --  VM430-01-00A: pistone dritto a 3 porte, porta inferiore per gruppo attuatore personalizzato

     -- VM432Y-01-01A: valvola di arresto di emergenza a testa a fungo gialla a 3 vie

Vantaggi principali del prodotto

     -- Intervallo ultra ampio di doppio vuoto e pressione positiva: funzionamento stabile da -100 kPa di vuoto fino a 1,0 MPa, compatibile sia con i circuiti di adsorbimento del vuoto che con i circuiti di pressione positiva standard (VM2 non può supportare il vuoto)

     -- Affidabile struttura di tenuta a otturatore: eccellente tenuta all'aria, resistenza alla contaminazione da polvere, risposta rapida e durata di servizio estremamente lunga

     -- Filettatura standard universale Rc1/8: dimensione della porta ampiamente adottata per apparecchiature di automazione generali con grande intercambiabilità

     -- Disposizione delle tubazioni su doppio lato/fondo: disposizione di installazione flessibile per impilamento di pannelli densi e apparecchiature con spazio limitato

     -- Portafoglio completo di attuatori della serie completa: leva a rotella, stantuffo, pulsante piatto, testa a fungo colorata, manopola rotante e teste bloccabili coprono completamente le esigenze di limite di corsa, jog manuale, arresto di emergenza e controllo del selettore

     -- Robusta struttura industriale per impieghi gravosi: corpo valvola in metallo solido, rullo in acciaio temprato opzionale ed elevata resistenza a urti/vibrazioni per linee di produzione continue difficili

     -- Design esente da lubrificazione e senza manutenzione: bassi costi operativi e ambiente pulito del circuito dell'aria privo di olio

Scenari tipici di applicazioni industriali

     -- Rilevamento del limite della corsa dell'attrezzatura: feedback della posizione completa del cilindro e della tavola scorrevole con attuatore a leva con rullo

     -- Circuiti di controllo del rilascio e dell'aspirazione del vuoto (funzionamento stabile a una pressione negativa di -100 kPa)

     -- Test di jog manuale e messa in servizio dell'apparecchiatura tramite attuatori a pulsante del pannello

     -- Interblocco di emergenza di sicurezza della macchina: testa a fungo gialla/rossa per la chiusura rapida del circuito dell'aria

     -- Commutazione pneumatica di maschere e dispositivi per il bloccaggio/sbloccaggio degli anelli

     -- Controllo del grilletto meccanico ad alta frequenza per macchinari per l'imballaggio, la stampa e il tessile

     -- Feedback del segnale di posizione della postazione di lavoro automatizzata di piccole dimensioni e circuiti di interblocco di sicurezza meccanici

Tabella comparativa di selezione: serie VM1 / VM2 / VM4

Riassunto di una frase

     La valvola meccanica a otturatore media SOLH VM4 a 3 porte è dotata di porta Rc1/8 universale, capacità di flusso Cv=0,38, compatibilità con vuoto completo ~1,0 MPa, tenuta affidabile dell'otturatore, attuatori intercambiabili completi e disposizione delle tubazioni a doppio lato/fondo, fungendo da valvola di controllo meccanica media preferita per tutte le condizioni di lavoro che richiedono funzionamento a vuoto, resistenza all'abrasione e prestazioni stabili a lungo termine.
