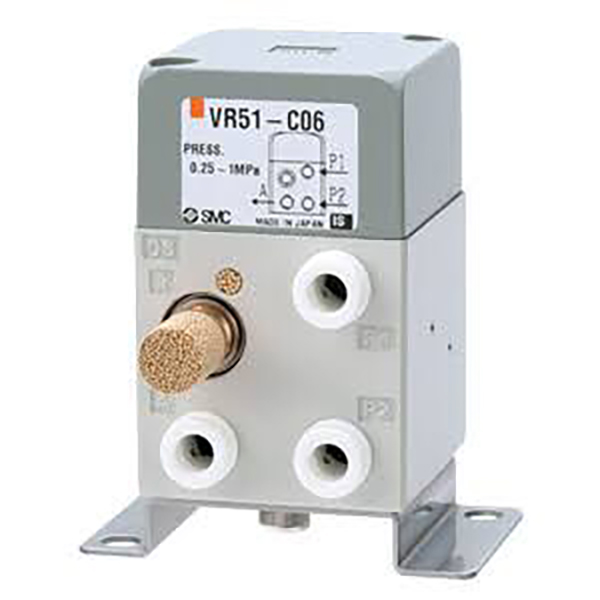

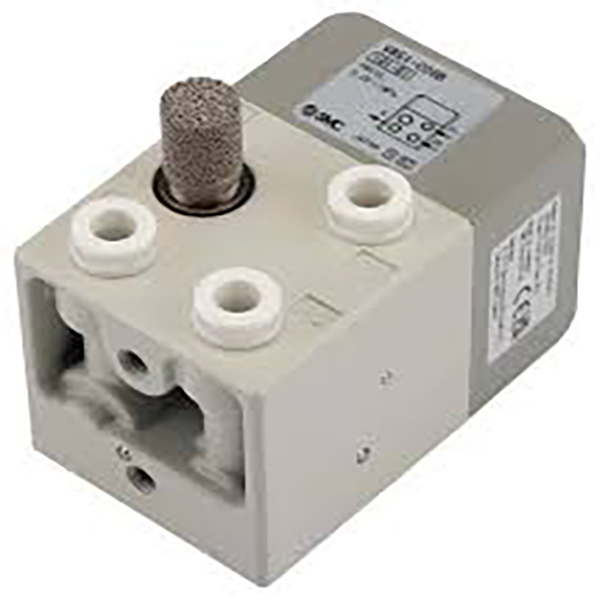

Valvola di controllo di sicurezza pneumatica a due mani serie VR51

Marca:SOLH di Riche Technology

Posizionamento del prodotto

     La serie VR51 è una valvola di controllo di sicurezza pneumatica a due mani dedicata. La sua logica di sicurezza fondamentale richiede l'attivazione simultanea di due pulsanti indipendenti entro 0,5 secondi per generare l'uscita dell'aria. È stato sviluppato appositamente per prevenire incidenti dovuti a schiacciamento, pizzicamento e taglio delle mani su presse idrauliche, rivettatrici, attrezzature da taglio e altri macchinari pericolosi, pienamente conforme agli standard di sicurezza internazionali EN ISO 13851 e EN574.

Principio di funzionamento fondamentale e logica di sicurezza

1. Doppio ingresso E logica del cancello

     -- Due porte di ingresso segnale indipendenti P1 e P2

     -- L'uscita dell'aria sulla porta A viene attivata solo quando entrambi i segnali di ingresso arrivano entro una differenza di tempo inferiore a 0,5 secondi

     -- L'alimentazione dell'aria in uscita si interrompe immediatamente se uno dei pulsanti viene rilasciato o se si perde un segnale

2. Struttura meccanica interna

     -- Valvola logica pneumatica 3/2 vie a 2 posizioni senza ritorno a molla

     -- Meccanismo di monitoraggio del ritardo temporale integrato di 0,5 s per eliminare le operazioni di imbroglio sequenziale con una sola mano

     -- Silenziatore standard preinstallato sulla bocca di scarico R

Specifiche tecniche complete

     -- Fluido applicabile: aria compressa

     -- Intervallo di pressione operativa: 0,25 ~ 1,0 MPa

     -- Pressione di prova: 1,5 MPa

     -- Temperatura ambiente: -5 ~ +60 ℃ (vietato formazione di ghiaccio)

     -- Opzioni porta: C06: raccordo a innesto rapido ignifugo φ6 metrico C07: raccordo a innesto rapido ignifugo imperiale da 1/4"

     - Peso netto: ca. 340 g

     -- Certificazioni di sicurezza: EN ISO 13851, EN574, CE, RoHS

 Definizione del codice modello

1.Esempio: VR51-C06-B

     -- VR51: ​​Codice di serie per valvola di sicurezza a due mani

     -- C06 / C07: dimensione attacco push-in C06 = connettore tubo φ6 C07 = connettore tubo 1/4"

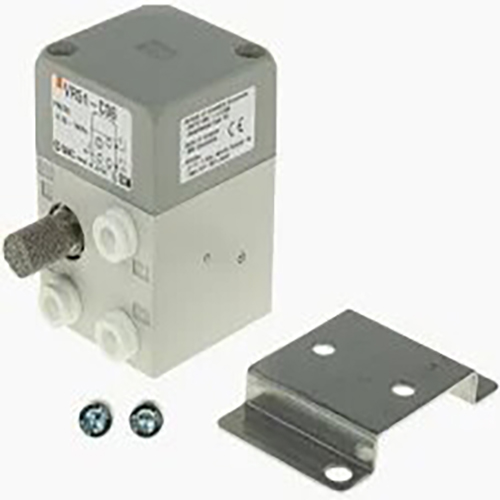

     -- Suffisso B: Opzione staffa di montaggio Nessun suffisso = Versione con connessione attacco posteriore B = Dotato di staffa di montaggio in metallo (VR51B)

2. Modelli standard popolari

     --VR51-C06: φ6 push-in, tubazione posteriore (più ampiamente utilizzata)

     --VR51-C06B: φ6 push-in con staffa di montaggio

     --VR51-C07: tubazione posteriore a innesto da 1/4".

Principali vantaggi in termini di sicurezza

1. Design anti-cheat obbligatorio con operazione sincrona a due mani

     L'uscita del segnale valido si attiva solo quando entrambe le mani azionano i pulsanti entro 0,5 s; il funzionamento con una sola mano non può attivare l'apparecchiatura. La macchina si arresta immediatamente non appena viene rilasciato un pulsante qualsiasi.

2. Costruzione completamente pneumatica per la sicurezza intrinseca

     100% azionato ad aria senza componenti elettrici; le prestazioni di sicurezza rimangono inalterate durante l'interruzione dell'alimentazione. La struttura antideflagrante funziona in modo affidabile in ambienti di officina umidi, polverosi e infiammabili.

3. Struttura robusta e di lunga durata esente da manutenzione

     Design della bobina resistente all'usura con eccellente capacità anticontaminazione. Funzionamento senza lubrificazione; silenziatore incluso come accessorio standard per ridurre il carico di lavoro di montaggio in cantiere.

4. Installazione multidirezionale flessibile

     Supporta il layout delle tubazioni posteriori o inferiori. La staffa di montaggio opzionale consente una facile installazione del pannello e del telaio dell'apparecchiatura per vari layout della macchina.

Scenari tipici di applicazioni di sicurezza

     -- Presse pneumatiche e rivettatrici: grilletto a due mani per evitare lesioni da schiacciamento alle mani

     -- Macchine da taglio e cesoiatura: attivazione obbligatoria del doppio pulsante per evitare incidenti da taglio

     -- Stazioni di bloccaggio e inserimento a pressione: interblocco di sicurezza per eliminare i rischi di pizzicamento

     -- Attrezzatura ausiliaria per stampaggio a iniezione e stampaggio: circuito di blocco dell'avvio sicuro

     -- Linee di produzione di assemblaggio semiautomatiche: protezione delle mani per zone operative pericolose

Riassunto di una frase

     La valvola di interblocco di sicurezza a due mani completamente pneumatica SOLH VR51 è dotata di logica di rilevamento sincrono integrata da 0,5 s, certificazione di sicurezza completa EN ISO 13851, design a 3/2 vie e raccordi push-in ignifughi, che funge da componente di sicurezza standard per prevenire rischi di pizzicamento e schiacciamento delle mani su tutti i tipi di apparecchiature di lavorazione pneumatiche.
