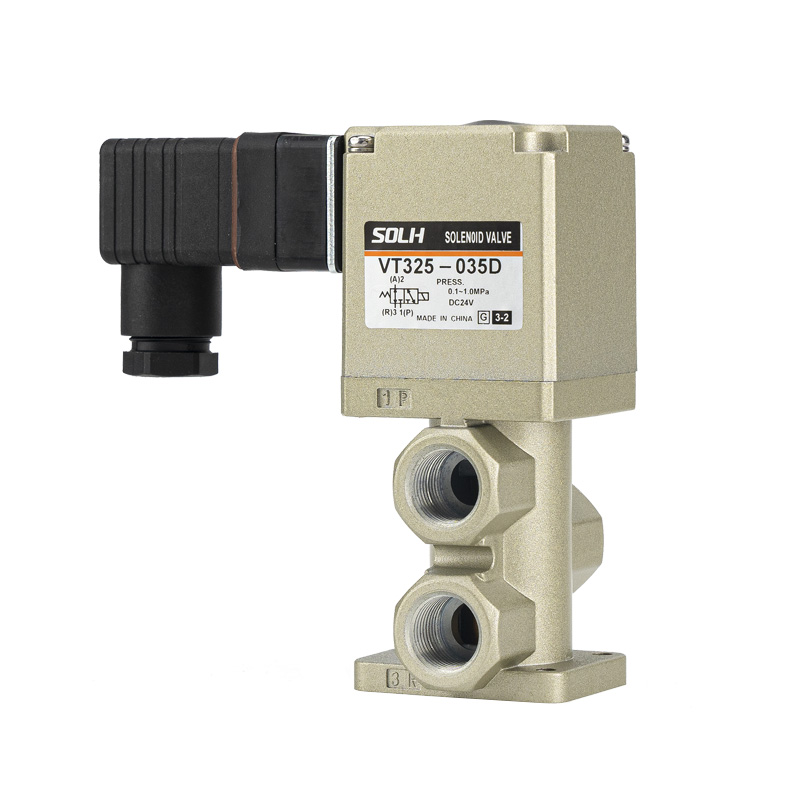

Elettrovalvola a 3 vie serie VT325 – Tipo a otturatore ad azione diretta

Marca:SOLH di Riche Technology | Norma SOLH

1. Posizionamento del prodotto

     La serie SOLH VT325 è un'elettrovalvola a 3 vie di tipo a otturatore ad azione diretta con tenuta completamente elastica. Progettato per circuiti di aria compressa e gas inerte, esegue l'on-off del circuito dell'aria, la commutazione direzionale e il controllo dello scarico. Supportando l'avvio a pressione zero e compatibile sia con condizioni di pressione positiva che di vuoto totale, il VT325 funge da componente di commutazione pneumatica ad alta frequenza, stabile e affidabile per apparecchiature di automazione industriale generale.

2. Caratteristiche principali principali

--Struttura a fungo diretta e avvio a pressione zero

     Non è richiesta alcuna pressione operativa minima. Funziona stabilmente in un intervallo completo di pressione positiva di 0–1,0 MPa. La versione per vuoto supporta pressioni di esercizio fino a -101,2 kPa, completamente adattabile a scenari di lavoro a bassa pressione, vuoto e alta pressione.

--Design multifunzione 6‑in‑1 per tubazioni universali

     Modificando le modalità di connessione della porta, una singola valvola realizza 6 modalità funzionali, tra cui NC (normalmente chiusa), NO (normalmente aperta), divisione del flusso e selezione del flusso. Copre diversi requisiti di logica pneumatica con eccellente versatilità e configurazione flessibile.

--Capacità di flusso ultraelevata e risposta rapida

     Dotata di passaggi di flusso interni ottimizzati, la valvola offre un elevato coefficiente di flusso di C=6,1 dm³/(s·bar). Raggiunge un tempo di risposta rapido ≤30 ms e supporta una frequenza di commutazione massima di 5 Hz, perfettamente adatta per la commutazione pneumatica ad alta velocità e il controllo dell'alimentazione dell'aria ad alto flusso.

--Tenuta elastica e funzionamento senza lubrificazione

     Adotta materiali di tenuta elastici di alta qualità per un'eccellente tenuta all'aria, prestazioni antietà e una lunga durata. Il funzionamento completamente esente da lubrificazione garantisce circuiti del gas puliti, rispetto dell'ambiente e costi di manutenzione giornalieri notevolmente ridotti.

--Struttura compatta e installazione flessibile

     Il corpo mini e compatto consente di risparmiare spazio di installazione. Supporta sia i metodi di cablaggio con presa diretta che con presa diretta. Dotato di un pulsante di esclusione manuale standard non bloccabile per un comodo debugging, ispezione e commutazione manuale di emergenza in loco.

--Collettore montabile e forte compatibilità

     Supporta l'assemblaggio di collettori densi e l'installazione impilabile. Dimensionalmente compatibile con le isole valvole industriali standard, lo rende ideale per sistemi di controllo pneumatico centralizzato modulare e apparecchiature integrate automatizzate.

3. Specifiche tecniche complete

     --Configurazione delle porte: solenoide singolo a 3 porte e 2 posizioni

     --Tipo di operazione: tipo ad otturatore ad azione diretta

     --Metodo di tenuta: guarnizione in gomma elastica ad alte prestazioni

     --Fluido applicabile: aria compressa, gas inerte

     --Pressione operativa: 0–1,0 MPa; Tipo di vuoto: -101,2 kPa ~ 0,1 MPa

     --Pressione di prova: 1,5 MPa

     --Intervallo di temperatura ambiente: 5 ℃ ~ 50 ℃

     --Tempo di risposta: ≤30 ms (testato a 0,5 MPa)

     --Frequenza operativa massima: 5 Hz

     --Lubrificazione: design esente da lubrificazione

     --Funzionamento manuale: tipo standard non bloccabile; tipo di bloccaggio utensile opzionale

     --Dimensioni porta: Rc 1/4, Rc 3/8

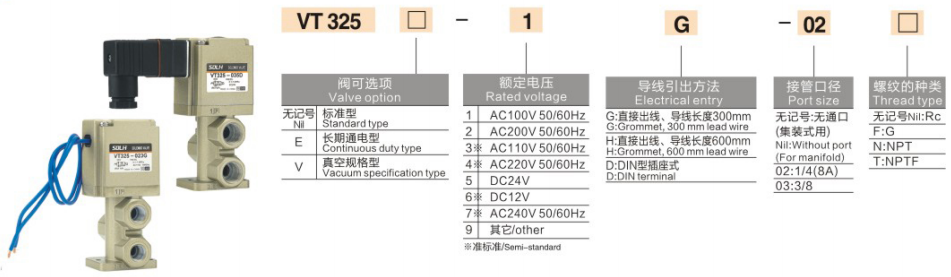

     --Tensione bobina: DC24V, AC110V, AC220V e opzioni personalizzabili

4. Scenari applicativi tipici

     --Controllo pneumatico per linee di produzione automatizzate, bracci robotici e dispositivi di bloccaggio

     --Sistemi di soffiaggio polveri, getto di fluidi, adsorbimento e rottura del vuoto

     --Macchine per l'imballaggio, la stampa, il settore tessile e la lavorazione del legno

     --Apparecchiature di automazione che richiedono avvio a pressione zero, compatibilità con il vuoto e commutazione ad alta frequenza

     --Isole di valvole centralizzate e circuiti di controllo pneumatico modulare molteplici

Riassunto di una frase

     L'elettrovalvola a otturatore a 3 porte SOLH VT325 ad azione diretta è dotata di avvio a pressione zero, piena compatibilità con il vuoto, commutazione multifunzione 6 in 1, capacità di flusso ultraelevata e prestazioni esenti da manutenzione, fungendo da soluzione universale ad alte prestazioni per la commutazione pneumatica a flusso elevato nei sistemi di automazione industriale.
