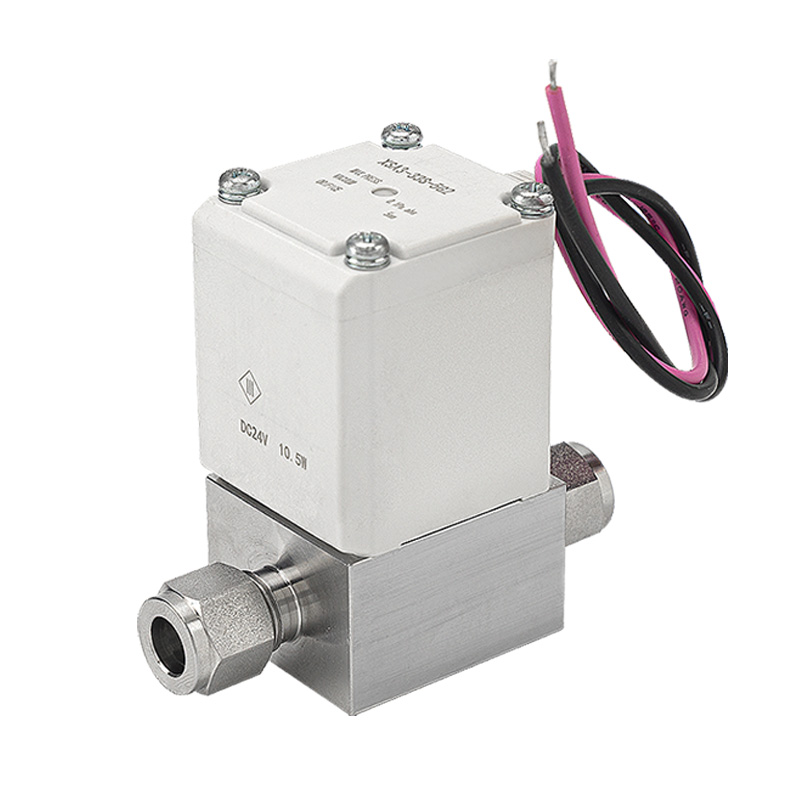

Elettrovalvola per alto vuoto normalmente chiusa serie XSA

Marca:SOLH di Riche Technology

1. Posizionamento del prodotto

     La serie SOLH XSA è un'elettrovalvola normalmente chiusa appositamente progettata per circuiti ad altissimo vuoto. Realizza un controllo on-off preciso di aria e gas inerti. Caratterizzato dalla massima tolleranza al vuoto elevato, perdite minime, struttura pulita anticontaminazione e velocità di risposta rapida, funge da componente principale del vuoto per apparecchiature di processo di precisione tra cui semiconduttori, pannelli fotovoltaici, display LCD, macchinari per la lavorazione medica e alimentare.

2. Caratteristiche principali principali

-- Compatibilità con vuoto ultra elevato

     La pressione assoluta operativa minima raggiunge 1×10⁻⁶ Pa, soddisfacendo pienamente gli standard di processo del vuoto ultraelevato per garantire un mantenimento stabile del vuoto e una rapida efficienza di pompaggio dei sistemi per vuoto.

-- Tenuta ermetica superiore e perdite ultra-basse

     Trafilamento interno ≤ 1,3×10⁻⁹ Pa·m³/s; trafilamento esterno ≤ 1,3×10⁻¹¹ Pa·m³/s. Le doppie prestazioni a bassa perdita stabilizzano il grado di vuoto del sistema ed eliminano i rischi di fuga di gas pericolosi negli ambienti di lavoro.

-- Struttura pulita e ottimizzata a basso contenuto di particelle

     Molla interna integrata nel corpo valvola per ridurre l'attrito dei componenti mobili e la generazione di particelle, adattandosi perfettamente alle linee di produzione con i severi requisiti di camera bianca.

- Basso consumo energetico e struttura leggera

     Consumo energetico della bobina ridotto fino al 25% rispetto alle generazioni precedenti; peso complessivo ridotto del 18% massimo (minimo 0,41 kg). Il design a risparmio energetico facilita l'integrazione compatta nei telai delle apparecchiature di precisione.

-- Molteplici opzioni di connessione

     Sono disponibili due schemi di connessione universali: raccordi a tenuta frontale, raccordi a compressione con ghiera da 1/4" e 3/8" e filettature interne Rc/NPT, compatibili con varie specifiche standard delle tubazioni per vuoto.

-- Ampia gamma di tensioni e diversi terminali elettrici

     Copre le tensioni tradizionali, inclusi 24 V CC, 110 V CA/220 V CA. Molteplici forme di cablaggio, come terminali a innesto rapido, terminali DIN e ingresso conduit, si adattano a tutti i principali sistemi di controllo automatizzati.

-- Certificazione industriale stabile e sicura

     Grado ignifugo della bobina UL94V-0; certificato con gli standard RoHS, CE, CAT.ES140-7B, adatto per il funzionamento industriale continuo e non-stop a lungo termine.

3. Tabella completa delle specifiche tecniche

4. Scenari applicativi tipici

      --Produzione di semiconduttori: iniezione di gas nella camera di processo e controllo on-off della tubazione del vuoto

     -- Linee di produzione fotovoltaiche e LCD: pompaggio con camera ad altissimo vuoto e circuiti di mantenimento della pressione

     -- Attrezzature mediche: strumenti per la sterilizzazione sotto vuoto e circuiti del vuoto per laboratori analitici

     -- Industria alimentare: macchine per il confezionamento e l'essiccazione sotto vuoto

     -- Laboratori di ricerca scientifica: dispositivi sperimentali per vuoto ultra-alto e apparecchiature per test di fisica delle particelle

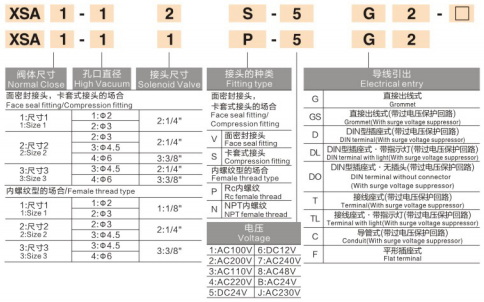

5. Esempi di modelli e linee guida per la selezione

5.1: Codici modello tipici:XSA1-12S-5G2, XSA1-11P-5G2

5.2 Punti chiave di selezione

      -- Confermare i requisiti del grado di vuoto: se è richiesta una prestazione di vuoto ultra elevato di 1×10⁻⁶ Pa (abs)

      -- Selezionare il tipo di connessione della tubazione: guarnizione frontale, raccordo con ghiera o filettatura interna Rc/NPT

      - Corrispondenza tensione bobina e terminale elettrico: serie DC24V o AC; cablaggio con connettore rapido/DIN/conduit

      -- Confermare la dimensione della porta: 1/4", 3/8" per soddisfare la richiesta di flusso del sistema

Riassunto di una frase

     L'elettrovalvola per alto vuoto normalmente chiusa SOLH XSA supporta il funzionamento in vuoto ultraelevato da 1×10⁻⁶ Pa con perdite ultrabasse, struttura interna pulita a basso contenuto di particelle e connessioni multiple intercambiabili, fungendo da componente di commutazione affidabile per tutti i processi industriali di vuoto di precisione.
