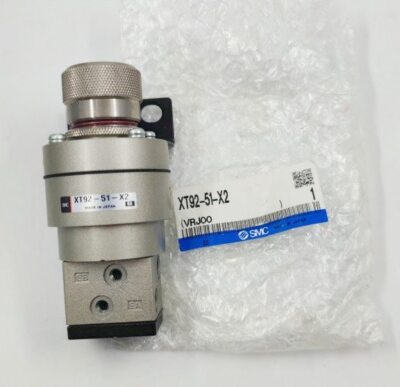

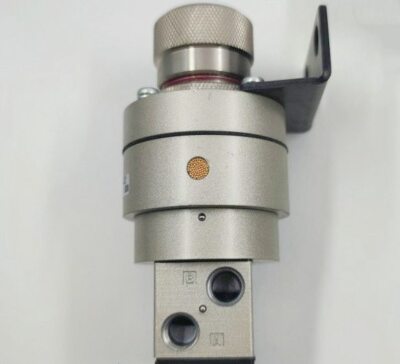

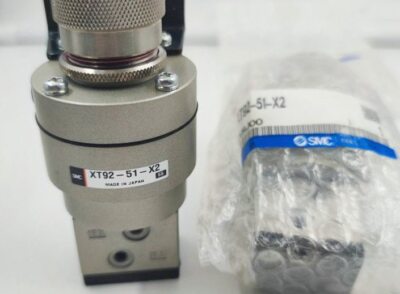

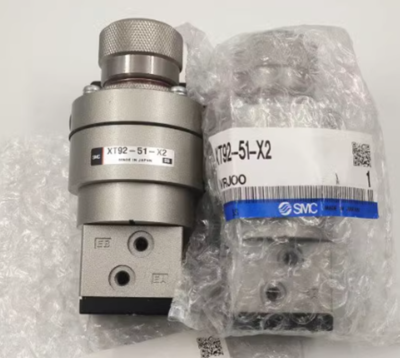

Valvola di rilevamento della pressione di precisione XT92-51-X2

Marca:SOLH di Riche Technology

Panoramica del prodotto

     XT92-51-X2 è una valvola speciale personalizzata UTC con il marchio SOLH Richge. Si differenzia sostanzialmente dai normali regolatori di pressione di precisione e funge da valvola di rilevamento a doppia pressione dedicata per la protezione di sicurezza a bassa pressione e la commutazione del segnale pneumatico. Questa unità personalizzata è sviluppata per l'attivazione della soglia di pressione e il controllo dell'interblocco a doppio segnale nei circuiti di sicurezza automatizzati.

1. Specifiche tecniche principali (completamente compatibile con SMC)

     --Modello: XT92-51-X2 Versione speciale personalizzata

     --Tipo di struttura: valvola a doppia pressione con rilevamento della pressione ad azione diretta

     --Filettatura porta: Rc1/8, compatibile con raccordi M5

     --Mezzo applicabile: aria compressa pulita

     --Intervallo di pressione di commutazione regolabile: 0,1 ~ 0,5 MPa

     --Pressione di esercizio massima: 0,8 MPa

     --Pressione di prova: 1,2 MPa

     --Temperatura ambiente operativa: -5℃ ~ +60℃

     --Peso netto: ca. 300 g

     --Funzioni principali: rilevamento della soglia di pressione, interblocco di sicurezza a bassa pressione, commutazione del segnale del doppio circuito dell'aria

2. Layout della porta logica a 3/2 vie

     --P: Porta di ingresso dell'alimentazione d'aria principale

     --A/B: due porte di uscita di commutazione indipendenti

     --R: Attacco di scarico con silenziatore incorporato

     --Manopola di regolazione superiore: imposta la soglia di attivazione della pressione personalizzata (ad esempio 0,4 MPa)

     --Opzioni di installazione: montaggio su staffa o montaggio a pannello

3. Principio di funzionamento

     Quando la pressione del sistema supera la soglia preimpostata: l'aria fluisce dalla porta P alla porta A, mentre la porta B si collega allo scarico R. Quando la pressione del sistema scende al di sotto della soglia preimpostata: l'aria fluisce dalla porta P alla porta B, mentre la porta A si collega allo scarico R. La valvola realizza la commutazione automatica del percorso dell'aria alla soglia di pressione fissa per completare l'interblocco di sicurezza e il controllo del segnale logico pneumatico.

4. Confronto delle prestazioni: regolatori di precisione XT92-51-X2 VS ARP/IR

5. Scenari applicativi tipici

     Interblocco di sicurezza a bassa pressione: commuta automaticamente l'attrezzatura in modalità standby sicura quando la pressione dell'aria scende al di sotto del valore preimpostato Commutazione automatica della doppia fornitura d'aria: passa alla fonte d'aria di standby quando la pressione della tubazione principale viene a mancare Interblocco di autorizzazione della pressione della macchina: limita l'avvio dell'attrezzatura finché la pressione dell'aria non raggiunge una soglia valida Unità logica pneumatica integrata: sostituisce il gruppo combinato di pressostati ed elettrovalvole separati per semplificare il layout generale del circuito dell'aria

Riassunto di una frase

     La valvola di rilevamento della pressione SOLH XT92-51-X2 personalizzata esegue la protezione dalla bassa pressione e la commutazione del percorso dell'aria a soglia fissa; è un componente logico pneumatico speciale per circuiti di interblocco di sicurezza e non può essere utilizzato per la regolazione continua e precisa della pressione.
