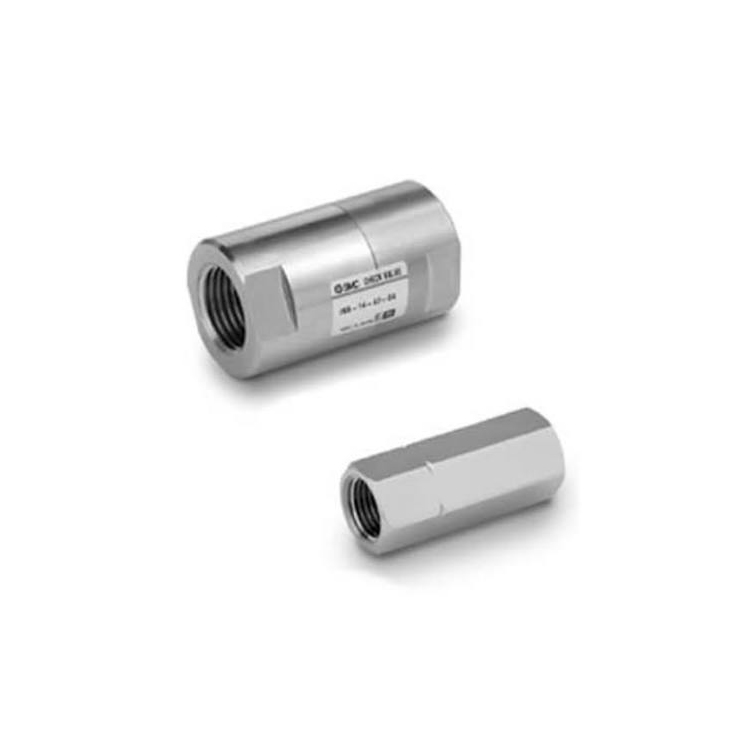

Valvola di ritegno a bassa pressione di cracking serie XTO674 / INA14

Marca:SOLH di Riche Technology

Posizionamento del prodotto

     Le serie SOLH XTO674 e INA14 condividono la stessa piattaforma di prodotto, caratterizzata da una pressione di cracking ultrabassa e compatibilità doppio-medio per aria compressa e acqua. Queste valvole di ritegno in linea filettate sono ampiamente utilizzate per impedire il flusso inverso nei circuiti del vuoto e nei sistemi pneumatici generali, adatte anche per tubazioni di liquidi e acqua a bassa pressione. XTO674 si concentra sulle condizioni di lavoro a bassa temperatura, mentre INA14 copre scenari industriali standard e resistenti alla corrosione.

 Classificazione del codice modello e regola di denominazione

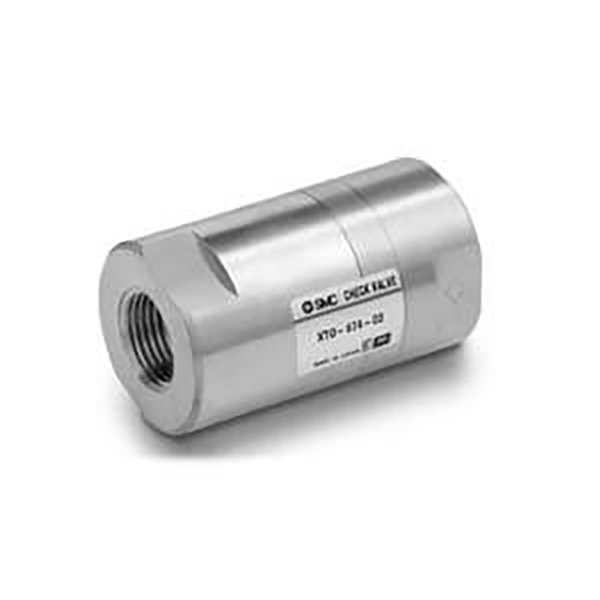

     -- XTO674: corpo in ottone, versione resistente alle basse temperature (temperatura operativa minima -30 ℃)

     -- INA14: serie standard, corpo opzionale in ottone/acciaio inossidabile SUS304, intervallo di temperatura normale (minimo -5 ℃)

     -- Definizione del suffisso della dimensione della porta: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Specifiche tecniche universali condivise

     -- Pressione di cracking: 0,01 MPa (0,1 bar), soglia ultrabassa ideale per circuiti a vuoto e a bassa pressione

     -- Pressione di prova massima: 1,0 MPa

     -- Mezzi applicabili: aria compressa, acqua, gas neutro e inerte e liquido neutro

  1. Intervallo di temperatura operativa

     -- XTO674: -30℃ ~ +80℃ (resistente alla criogenica)

     -- INA14: -5℃ ~ +80℃

  2. Materiali di tenuta opzionali

     -- NBR (standard): per aria e acqua pulita, temperatura applicabile -5 ~ 60 ℃

     -- FKM: resistente all'olio e alle alte temperature, fino a 80 ℃

     -- CR: resistente alle intemperie e all'abrasione, opzionale per la serie XTO674

  3. Opzioni del materiale del corpo valvola

     -- XTO674: solo corpo in ottone massiccio

     -- INA14: Ottone/acciaio inossidabile SUS304 (tutte le parti chiave a contatto con il fluido sono in acciaio inossidabile)

Tabella comparativa dei parametri del modello tipico

Vantaggi principali del prodotto e ambito di applicazione

 1. Pressione di cracking estremamente bassa di 0,01 MPa

     -- Apertura stabile in condizioni di vuoto di -0,1 MPa, evita efficacemente la perdita di vuoto e il riflusso della ventosa/generatore di vuoto.

  2. Sigillatura affidabile bidirezionale

     -- Flusso in avanti regolare, perdita inversa zero; protegge pompe per vuoto, elettrovalvole e cilindri dai danni causati da picchi di pressione inversa.

  3. Mini struttura filettata in linea

     -- Installato direttamente in linea all'interno del tubo senza staffe di montaggio aggiuntive, si adatta perfettamente allo spazio compatto e stretto della disposizione delle apparecchiature.

 4. Design universale doppio medio per aria e acqua

     -- Compatibile sia con circuiti pneumatici a secco che con tubazioni di acqua liquida a bassa pressione per ridurre i tipi di inventario dei pezzi di ricambio.

 5. Piena compatibilità con il sistema di vuoto

     -- Adatto per apparecchiature di prova del vuoto e circuiti di circolazione del vuoto a pressione negativa pulsante.

Linee guida per l'installazione e la selezione del modello

  1. Segno della direzione del flusso: una freccia "→" è stampata sul corpo della valvola per indicare la direzione del flusso del mezzo; l'installazione inversa bloccherà completamente il passaggio del fluido.

  2. Corrispondenza dimensione porta: selezionare Rc1/8" ~ Rc1/2" in base al diametro della tubazione; Rc1/4" (suffisso 02) è la specifica generale più comune.

  3.  Regole di selezione dei mezzi e della temperatura

     -- Condizioni di lavoro a bassa temperatura/vuoto → Scegli la serie XTO674

     --  Aria ordinaria a temperatura ambiente e acqua pulita → INA14 con guarnizione NBR
     -- Fluidi contenenti olio o fluidi ad alta temperatura → INA14 con guarnizione in gomma fluorurata FKM

  3. Layout consigliato del sistema di aspirazione

     -- Installare la valvola di ritegno tra il generatore di vuoto, il filtro e la ventosa per bloccare il riflusso dell'aria e mantenere un grado di vuoto stabile durante il funzionamento intermittente.

Vantaggio di intercambiabilità SOLH

     XTO674 e INA14 condividono dimensioni generali, dimensioni della porta filettata e parametri prestazionali identici. Le due serie possono essere sostituite direttamente in loco senza modifiche alla tubazione, offrendo prestazioni in termini di costi superiori rispetto ai modelli equivalenti importati.

Riassunto di una frase

     La valvola di ritegno filettata in linea SOLH XTO674 / INA14 con pressione di cracking ultrabassa di 0,01 MPa supporta doppi mezzi di aria e acqua, corpo opzionale in ottone/acciaio inossidabile e molteplici materiali di tenuta, fornendo una protezione antiriflusso affidabile per tubazioni industriali per vuoto, criogeniche, pneumatiche generali e fluidi a bassa pressione.
