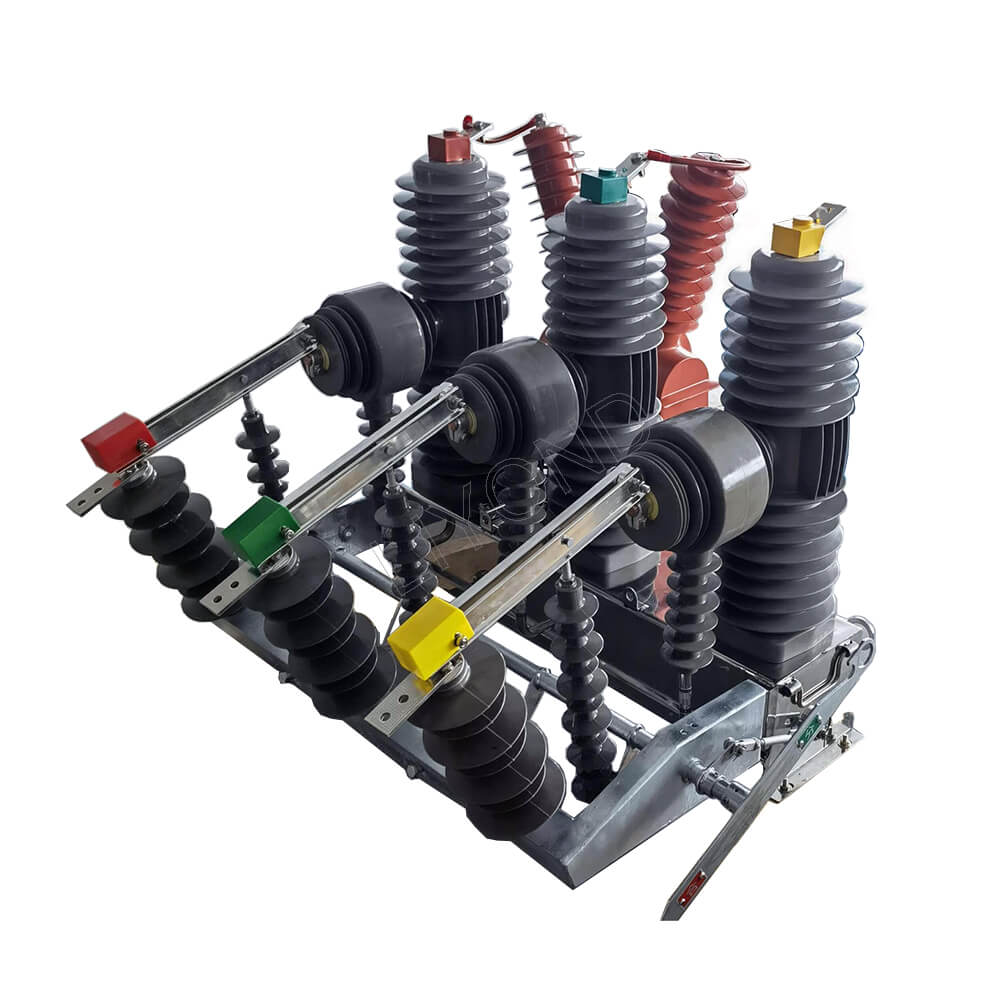

Recloser automatico per interruttore a vuoto a tre fasi ad alta tensione esterno

Recloser automatico per interruttore a vuoto a tre fasi ad alta tensione esterno

Serie ZW32-24 Serie esterne L'interruttore di aspirazione ad alta tensione viene utilizzato in AC 50Hz, sistema di alimentazione trifase a tensione nominale da 24 kV per la corrente di chiusura/rottura della corrente, sovracorrente e corrente di corto circuito. L'interruttore può equipaggiare il controller di riclicazione delle caratteristiche di corrente di rottura dell'identità e ottenere un numero più automatico di isolamento o isolamento dei guasti. PT auto-fornito come fonte di alimentazione, diventa un interruttore intelligente in grado di controller con la firma di tensione e corrente. Il PT elettronico fornisce alimentazione e può completare la protezione composita a tre stadi del ritardo di corrente di invoco di ritardo e di breve distanza.

Può essere dotato di un meccanismo operativo a molla, che ha funzioni di base come rottura e chiusura della corrente di carico, corrente di sovraccarico e corrente di cortocircuito. È il tipo di base della serie ZW32-24. L'interruttore e l'interruttore di isolamento possono essere combinati per formare un "interruttore combinato" (di seguito denominato "interruttore combinato") con una frattura distinta. Sull'interruttore di isolamento, l'utente può scegliere di utilizzare la guaina isolante in gomma in silicone, che ha le caratteristiche di pioggia, neve, sabbia e anti-impollution e corrosione e può effettivamente evitare il congelamento e l'ossidazione dell'interruttore di isolamento.

L'interruttore può essere educato con un arresto di fulmini e l'arresto di fulmini può essere installato su qualsiasi lato delle linee in arrivo e in uscita in base ai requisiti dell'utente;

L'interruttore può essere dotato di un controller di corrente invocata, che ha la funzione del flusso di fuga e della rottura in corrente: l'interruttore può essere dotato di trasformatori da 2 a 3 di misurazione o misurazione.

Il controller di riclostore può essere configurato come interruttore intelligente di tipo ricloser. Il tipo di tipo di base e il controller di reclinazione sono adatti per l'occasione di alimentazione di facile accesso. Il tipo di controller di tipo PT e coincidenza è adatto per l'occasione di alimentazione. L'interruttore di circuito intelligente è adatto all'alimentazione del tipo di radiazione e al sistema di alimentazione della rete ad anello per aiutare il sistema a eliminare i guasti transitori e ripristinare automaticamente l'alimentazione e anche isolare i guasti per raggiungere l'automazione della rete di distribuzione

L'interruttore a vuoto ad alta tensione CA ZW32-24 (di seguito indicato come interruttore di circuito) è una tensione classificata di attrezzatura di distribuzione di energia esterna trifase da 24 kV da 24kV. Viene utilizzato principalmente per aprire e chiudere la corrente di carico, la corrente di sovraccarico e la corrente di corto circuito nel sistema di alimentazione. Corrente di sovraccarico e corrente di corto circuito. Adatto per sottostazioni e imprese industriali e minerarie nel sistema di distribuzione per scopi di protezione e controllo, più è adatto alla rete rurale e al luogo di frequenti funzionamento.

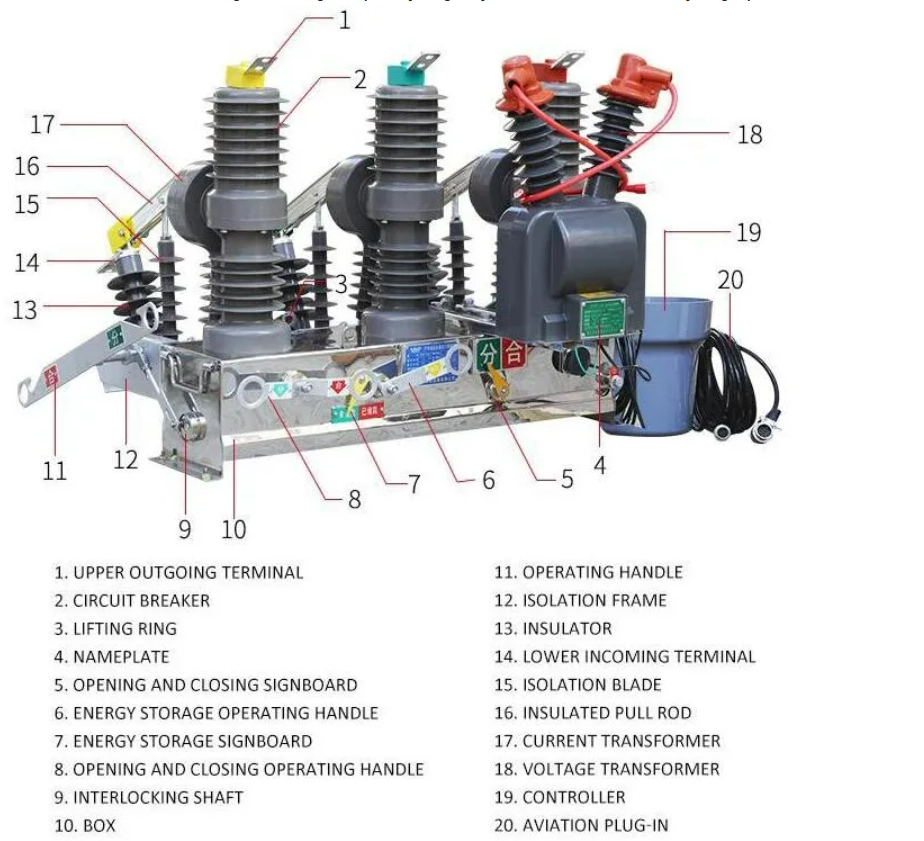

Caratteristiche della struttura del prodotto

1. Il guscio è realizzato in acciaio inossidabile di alta qualità o piastra di acciaio ordinaria, che viene spruzzata con vernice resistente ai raggi UV dopo processo di trattamento antidolo di Dacromet. Il prodotto ha un'eccellente attrito anti -attrito, nebbia anti sale e altre proprietà antivillio.

2. Il polo isolato fisso APG è incapsulato con gomma siliconica (come isolamento e tampone), con un piccolo volume, eccellenti prestazioni anti -condensa, una lunga durata e prestazioni affidabili.

3. Il meccanismo operativo è un meccanismo operativo a molla, che può essere manuale o elettrico. Se necessario, è possibile aggiungere un dispositivo operativo a telecomando e un dispositivo per evitare di chiudere la corrente di invoscio. La potenza richiesta dell'alimentazione esterna non è più di 70 W, che è facile da dotare dell'alimentazione di backup. Il dispositivo buffer con design unico ha prestazioni eccellenti, piccoli rimbalzi e basso rumore.

4. La camera di estinzione dell'arco adotta una speciale tecnologia di brasatura in acciaio inossidabile senza elettro -elettorale, con alta qualità di saldatura, stabilità e affidabilità e bassa tasso di perdite d'aria. La formula speciale di metallizzazione della ceramica e il processo di metallizzazione ceramica avanzato vengono utilizzati nel processo di produzione per garantire la tenuta dell'aria del prodotto e la resistenza alla trazione è di tenuta primaria completa di 130 MPA.

5. L'attuale trasformatore è realizzato in materiale di conduzione magnetica di alta qualità e isolamento composito di resina epossidica e gomma siliconica. Ha i vantaggi di grande capacità, elevata stabilità termica dinamica, alto livello di precisione, libertà di manutenzione e alta affidabilità.

Caratteristiche

1. L'interruttore di circuito adotta una struttura pilastro trifase, che ha le caratteristiche della rottura delle prestazioni, della stabilità e dell'affidabilità, nessun pericolo di combustione e esplosione, esenti da manutenzione, dimensioni ridotte, peso leggero e durata di lunga durata.

2. L'interruttore di circuito adotta una struttura completamente chiusa con buone prestazioni di tenuta, che aiuta a migliorare le prestazioni a prova di umidità e anti-condensazione ed è particolarmente adatto per l'uso in gravi aree fredde o umide.

3. I pilastri trifase e i trasformatori di corrente sono isolati da solidi di resina epossidica esterna importati, che hanno le caratteristiche della resistenza ad alta e bassa temperatura, resistenza ultravioletta e resistenza all'invecchiamento.

4. Il meccanismo operativo adotta un meccanismo operativo pop-up miniaturizzato, che ha un basso consumo di energia per l'apertura e la chiusura; La trasmissione del meccanismo adotta la modalità di trasmissione diretta, con meno parti di apertura e chiusura e alta affidabilità. Il meccanismo operativo si trova in una scatola del meccanismo sigillato, che risolve il problema della corrosione del meccanismo e migliora l'affidabilità del meccanismo.

5. Le operazioni di apertura e chiusura dell'interruttore possono essere azionate manualmente o elettricamente o in remoto. Può essere abbinato al controller per realizzare l'automazione della distribuzione dell'alimentazione e può anche essere combinato con il controller di recloser per formare un reclosatore.

6. L'interruttore può essere dotato di TC bico-fase o trifase per la protezione automatica di inciampo e il controllo intelligente per l'analisi delle informazioni. .

7. L'interruttore può essere dotato di interruttore di isolamento e collegamento trifase. Vi è un'ovvia frattura visibile quando l'interruttore di isolamento è nello stato di off e ha un interblocco anti-mistake con il corpo dell'interruttore a circuito. Può essere collegato con un isolante per arresti post Surge per una manutenzione facile e sicura.

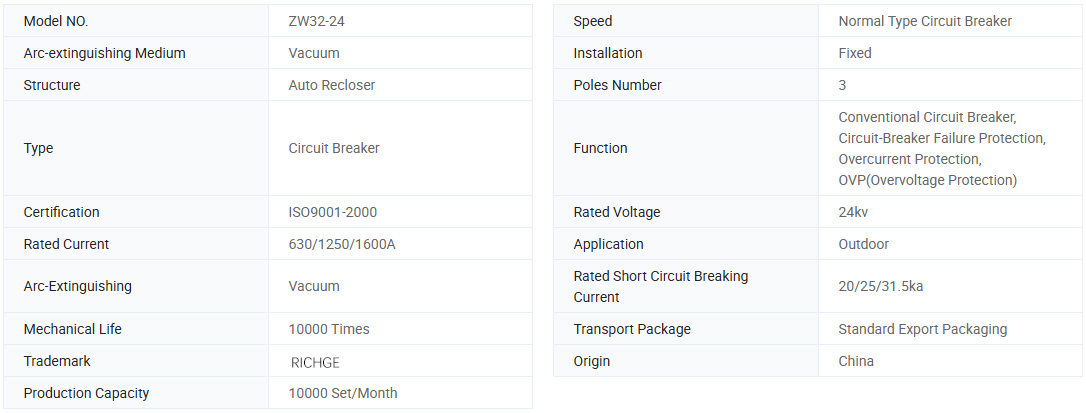

Informazioni di base.

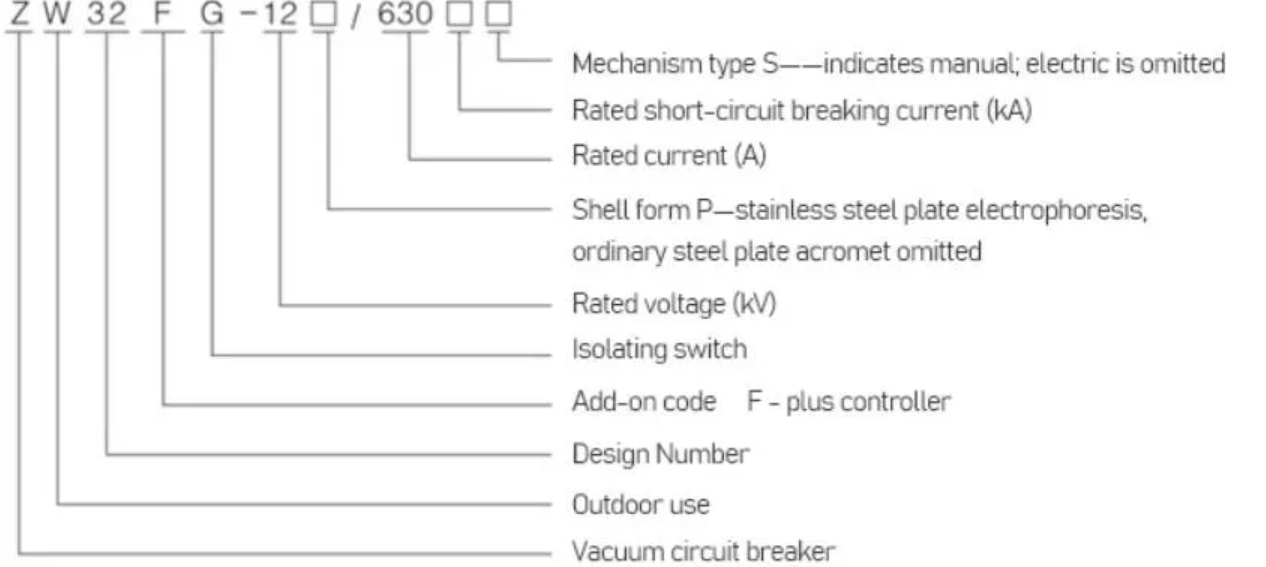

Descrizione del modello

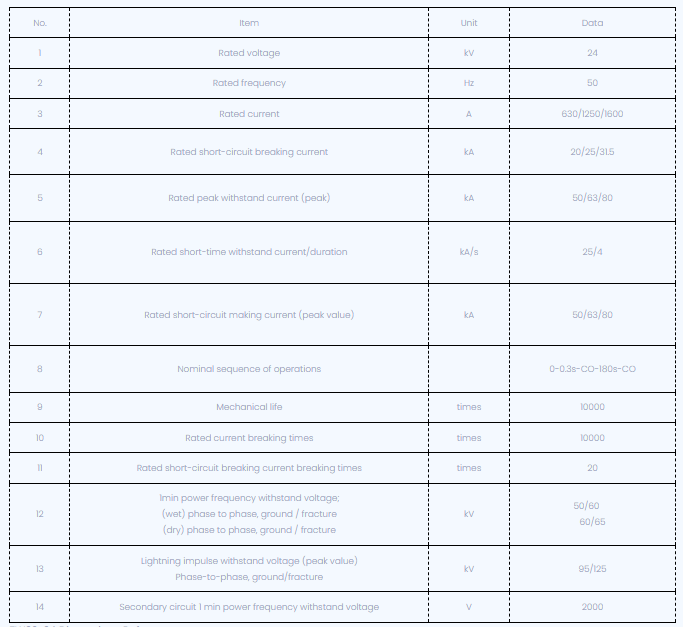

Parametro tecnico

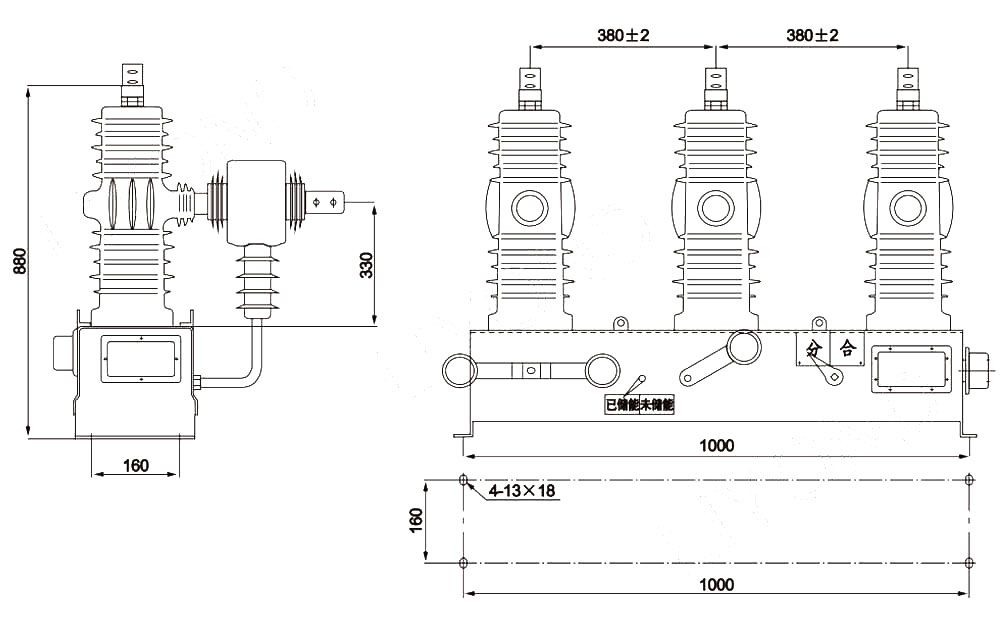

Disegno della dimensione del contorno

Riferimento delle dimensioni ZW32-24

Quando si ordina, specificare il tipo di prodotto, il nome, la quantità, la corrente nominale, la corrente di rottura del corto circuito nominale, il rapporto corrente del trasformatore di corrente, la modalità di funzionamento e la tensione operativa, ecc.

Condizioni di lavoro

1. Altitudine 1000m;

2. La temperatura dell'aria ambiente è di 45 ° C ~+65 ° C; La differenza di temperatura giornaliera è di 25 ° C;

3. La velocità del vento non è maggiore di 35 m/s;

4. L'intensità del terremoto non supera gli 8 gradi;

5. Livello di inquinamento: livello IV;

6. Installazione Place: nessun pericolo di esplosione infiammabile, secco, luogo di corrosione chimica.
