Interruttore a vuoto esterno ZW32-12 con riclostore automatico controller

Interruttore a vuoto esterno ZW32-12 con riclostore automatico controller

L'interruttore a vuoto esterno ZW32-12 (di seguito indicato come interruttore) è un'apparecchiatura di distribuzione dell'energia esterna con tensione nominale di 12kV e 50Hz trifase. Viene utilizzato principalmente per rompere e chiudere la corrente di carico, la corrente di sovraccarico e la corrente di corto circuito nel sistema di alimentazione. È adatto per la protezione e il controllo nei sistemi di sottostazione di sottostazioni di sottostazione e industriale e mineraria e luoghi in cui le griglie elettriche rurali funzionano frequentemente.

Serie ZW32-12 Serie esterne CA Gli interruttori a vuoto ad alta tensione sono conformi a GB 1984 "interruttori ad alta tensione CA" e alla Commissione elettrotecnica internazionale IEC 60056 "Interruttori AC ad alta tensione" e altri standard.

L'interruttore ha le caratteristiche di dimensioni ridotte, peso leggero, anti-condensa e manutenzione e può adattarsi a condizioni meteorologiche rigide e ambienti sporchi.

L'interruttore a vuoto MV per esterno ZW32-12 è l'attrezzatura di distribuzione esterna con tensione nominale 12KV, tre fasi AC 50Hz. Viene utilizzato nel sistema di distribuzione delle imprese di sottostazione e industriale e mineraria per la protezione e il controllo dell'uso. Viene anche utilizzato nei luoghi di griglia di alimentazione rurale con frequenti funzionamento per la rottura e la chiusura della corrente di carico e la corrente di carico e la corrente di cortocircuito del sistema di alimentazione.

L'isolamento fuori dell'interruttore del vuoto adotta l'involucro in gomma silicone, con una vita più lunga, una maggiore affidabilità, una buona resistenza alle intemperie, conveniente per il trasporto, una buona valutazione. Il meccanismo operativo adotta miniaturizzazione, meccanismo di funzionamento a molla affidabile, ha i vantaggi della struttura semplice, la vita meccanica fino a 10000 volte.

Questo interruttore e il controller possono formare un set completo come recloser, realizzare controllo remoto, telemetria, comunicazione remota, regolazione remota quattro funzionalità remote. Caratteristiche del prodotto Può essere dotato di elettronica di alimentazione Pt per il telecomando a breve distanza può essere dotato di dual di alimentazionea,

Commutazione del dispositivo e del sistema di automazione del reclinazione intelligente.

Standard: IEC 62271-100

Caratteristiche

1. L'interruttore di circuito adotta una struttura del puntone trifase, che ha le caratteristiche della performance di rottura, senza pericoli di combustione e esplosione, esenti da manutenzione, piccole dimensioni, peso leggero e durata di lunga durata.

2. L'interruttore di circuito adotta una struttura completamente chiusa con buone prestazioni di tenuta, che aiuta a migliorare le prestazioni di umidità e anticondensazione ed è particolarmente adatto per l'uso in aree fredde o umide.

3. I pilastri trifase e i trasformatori di corrente utilizzano isolamento solido resina epossidica esterna importato o utilizzano isolamento solido in gomma in silicone di resina epossidica domestica; Ha le caratteristiche della resistenza ad alta e bassa temperatura, della resistenza ultravioletta e della resistenza all'invecchiamento.

4. Il meccanismo operativo adotta un meccanismo operativo a molla miniaturizzato, la potenza del motore di accumulo di energia è piccola e il consumo di energia di apertura e chiusura è basso; La trasmissione del meccanismo adotta la modalità di trasmissione diretta, il numero di parti è piccolo e l'affidabilità è elevata. Il meccanismo operativo è collocato in una scatola del meccanismo sigillato, che risolve il problema della corrosione del meccanismo operativo e migliora l'affidabilità del meccanismo.

5. Il funzionamento di apertura e chiusura dell'interruttore può essere utilizzato manualmente o elettricamente e tramite telecomando. Può essere abbinato a un controller intelligente per realizzare l'automazione della distribuzione di potenza e può anche essere combinato con il recloser per formare recloser e sezione automatico.

6. L'interruttore può essere dotato di trasformatori di corrente bifase o trifase per protezione sovrano o cortocircuito e può anche fornire segnali di acquisizione di corrente al controller intelligente; I trasformatori attuali per la misurazione possono essere aggiunti in base ai requisiti dell'utente.

7. L'interruttore può essere dotato di un interruttore di isolamento di collegamento trifase e c'è una frattura visibile quando l'interruttore di isolamento è aperto ed è dotato di un dispositivo di interblocco anti-mistake con il corpo dell'interruttore. Quando l'interruttore si trova in posizione di chiusura, l'interruttore di isolamento non può essere aperto o chiuso; L'interruttore può essere utilizzato solo quando il coltello di isolamento è completamente chiuso o completamente aperto. Gli isolanti del pilastro dell'arresto possono essere collegati insieme per una facile manutenzione.

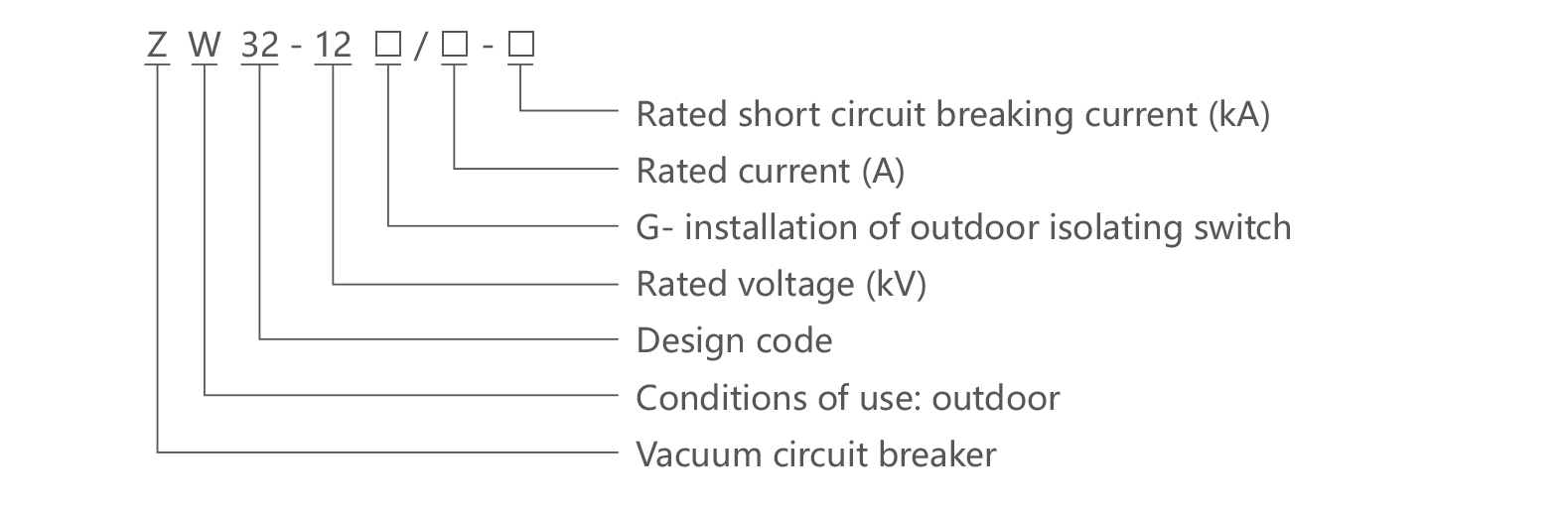

Selezione

Informazioni di base.

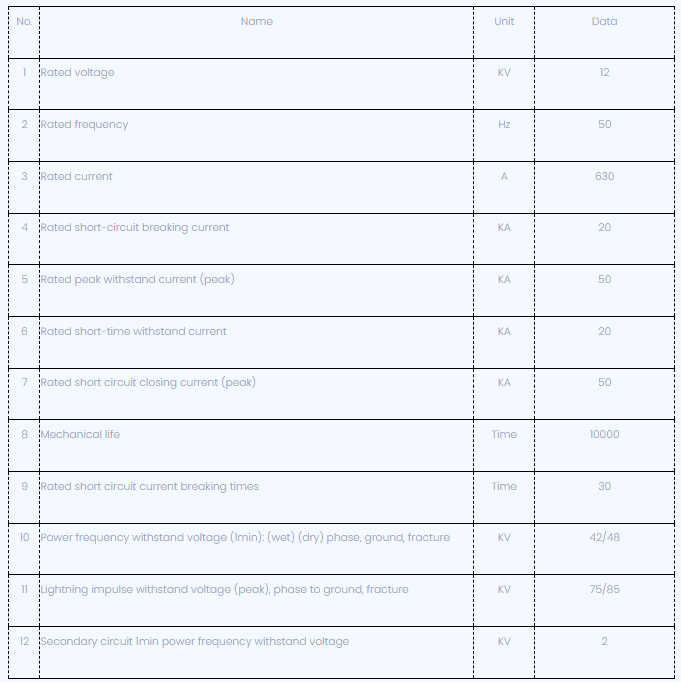

Parametro tecnico

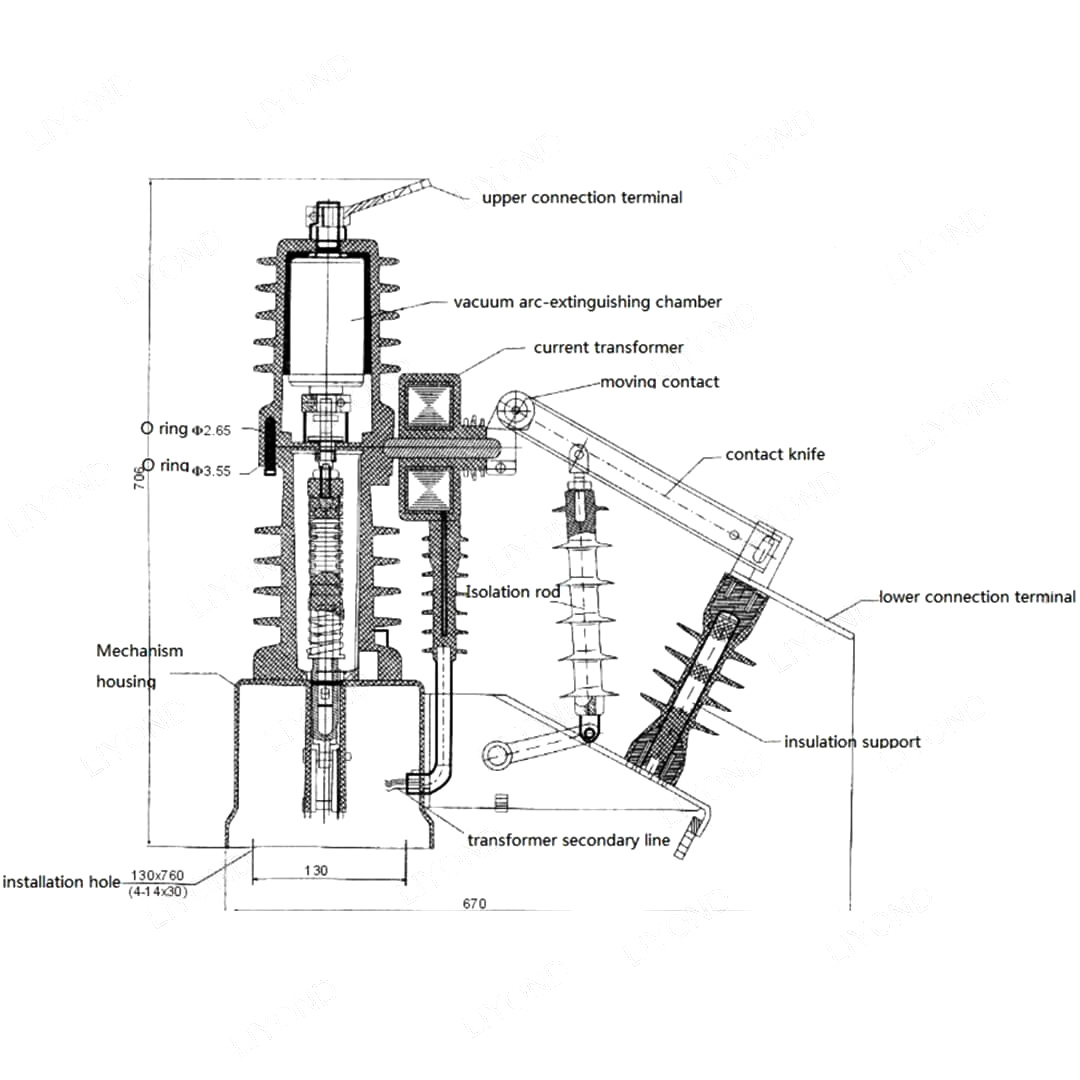

Disegno dimensionale:

Riferimento delle dimensioni ZW32-12

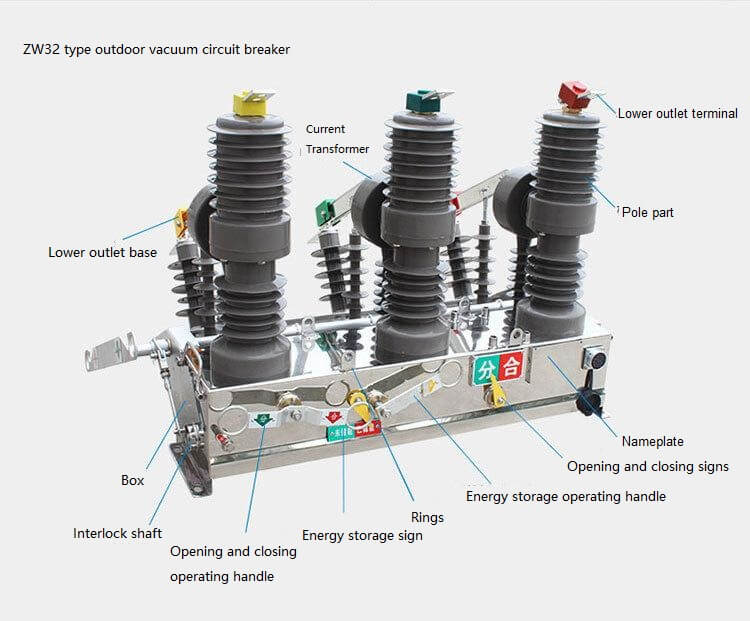

Riferimento della struttura ZW32-12

Struttura di riclostore automatico ZW32

Condizioni di lavoro

1. Temperatura dell'aria ambiente: -40 ℃ ~+40 ℃;

2. Altitudine: non più di 2000 m;

3. L'aria circostante può essere inquinata da polvere, fumo, gas corrosivo, vapore o spruzzo salino;

4. La velocità del vento non supera i 34 m/s (equivalente a 700pa sulla superficie cilindrica);

5. Le vibrazioni o il movimento del terreno dalle apparecchiature di commutazione e di controllo possono essere ignorati;

6. Livello di inquinamento: ⅲ
