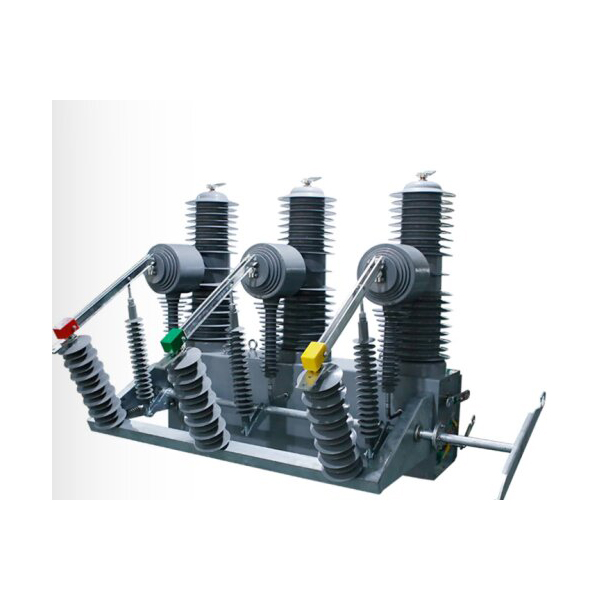

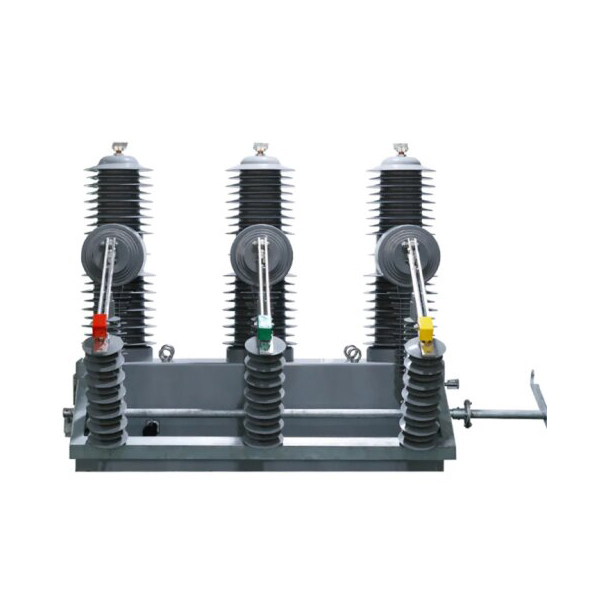

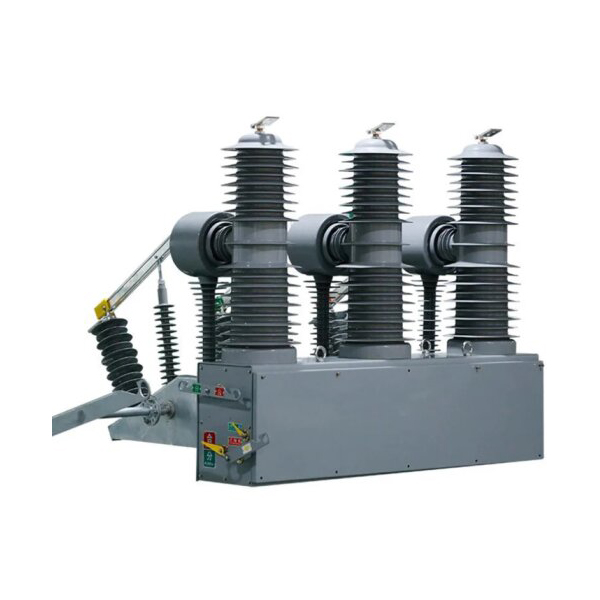

ZW32-40.5KV a palo da esterno Interruttore a vuoto a vuoto 35kV Recloser automatico

ZW32-40.5KV a palo da esterno Interruttore a vuoto a vuoto 35kV Recloser automatico

Gli interruttori del vuoto ad alta tensione della serie ZW32-40.5 sono utilizzati in sistemi di alimentazione trifase con AC 50Hz e tensione nominale di 35kV, come mezzo per separare e combinare corrente di carico, corrente di sovraccarico e corrente di corto circuito. L'interruttore può essere dotato di controller di reclinazione per identificare le caratteristiche di corrente e ottenere più reclinazione automatica, PT auto-fornito come fonte di alimentazione per diventare un interruttore intelligente con tensione e uscita del segnale di corrente e può essere controllato; dal PT elettronico per fornire energia e può completare il ritardo di sovracorrente, il ritardo della corrente invocata, la protezione dei compositi a tre stadi a corto circuito.

ZW32-40.5 Interruttore di aspirazione ad alta tensione esterna è principalmente composto da polo sigillato integrato, trasformatore di corrente, meccanismo operativo e corpo in scatola. Questo tipo di interruttore di circuito è miniaturizzato e il suo guscio è realizzato in scatole d'acciaio di alta qualità. I ​​trasformatori correnti possono essere selezionati in base alle esigenze degli utenti. ZW32-40.5 Interruttore a vuoto ad alta tensione esterna e combinazione di controllo intelligente corrispondente. L'operazione di interruttore può essere realizzata localmente e può anche essere utilizzata mediante telecomando attraverso l'interfaccia di comunicazione. Altre informazioni dell'interruttore di circuito, ecc.

Caratteristiche

(1) Serie di prodotti ZW32-40.5 in generale per il tipo di pilastro, comune trifase montato su una scatola di meccanismo, l'estremità dinamica della stanza degli interruttori attraverso il braccio di flesso, tiraggio isolato per l'albero di uscita del meccanismo collegato. Il meccanismo e l'asta di collegamento collegati con l'interruttore si trovano in una scatola impermeabile. Il meccanismo di trasmissione dell'interruttore è composto da un'asta di collegamento e da un braccio di stampella e l'estremità dinamica della camera di interruzione è collegata all'albero di uscita del meccanismo operativo attraverso un braccio di stampella, un tiro isolato, un'asta di collegamento e un meccanismo operativo. La rotazione dell'albero di uscita è guidata per realizzare il contatto dinamico dell'arco che estingue la camera per eseguire l'azione di scissione e chiusura.

(2) I prodotti della serie ZW32-40.5 sono dotati di trasformatore di corrente, ogni fase può richiedere quattro avvolgimenti, due dei quali vengono utilizzati per la misurazione, due per la protezione. Secondo le esigenze del cliente, può essere installato 100: 5, 200: 5, 400: 5, 800: 5, 1000: 5, 1600: 5 Trasformatore di corrente.

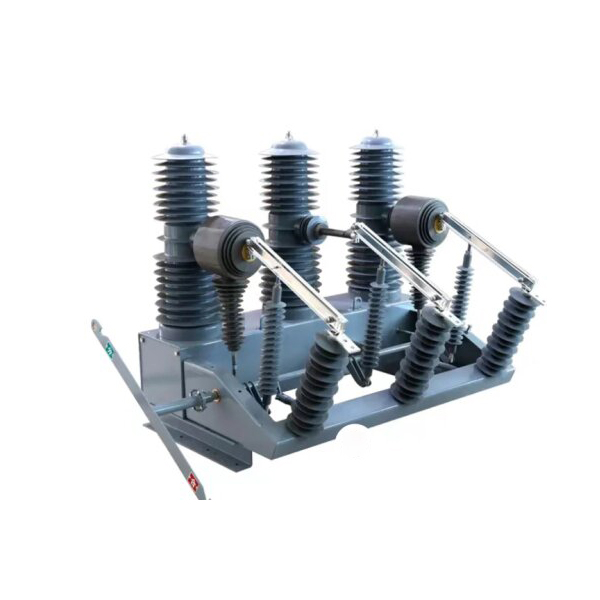

(3) Gli interruttori di disconnessione possono essere aggiunti al lato dell'interruttore per formare un interruttore a vuoto ad alta tensione esterno e un apparecchio di combinazione di interruttori ad alta tensione esterna, che aumenta le rotture di disconnessione visibile e ha un funzionamento di interlocking affidabile.

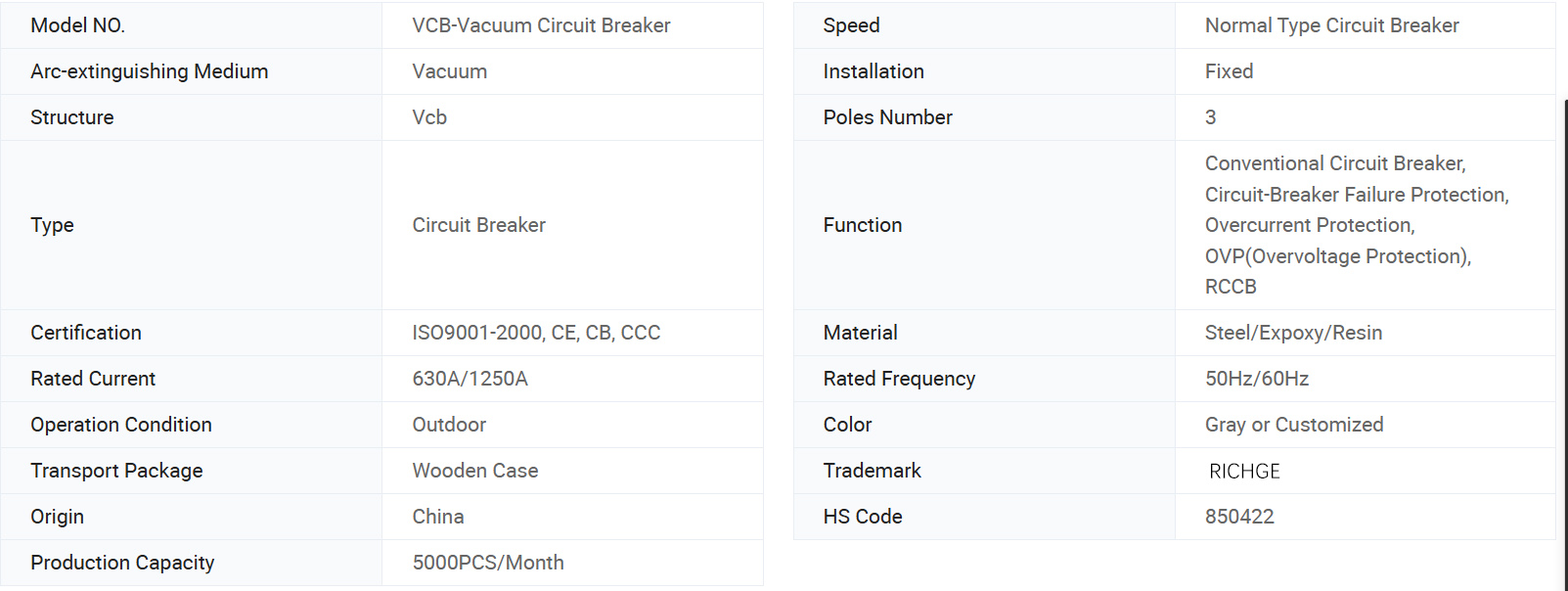

Informazioni di base.

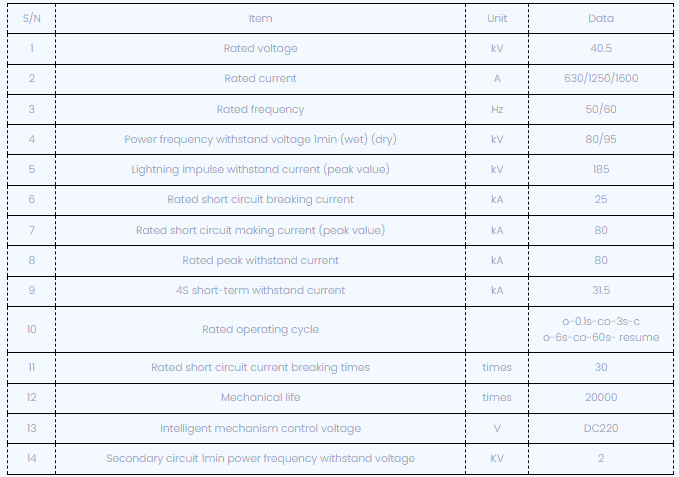

Parametro tecnico

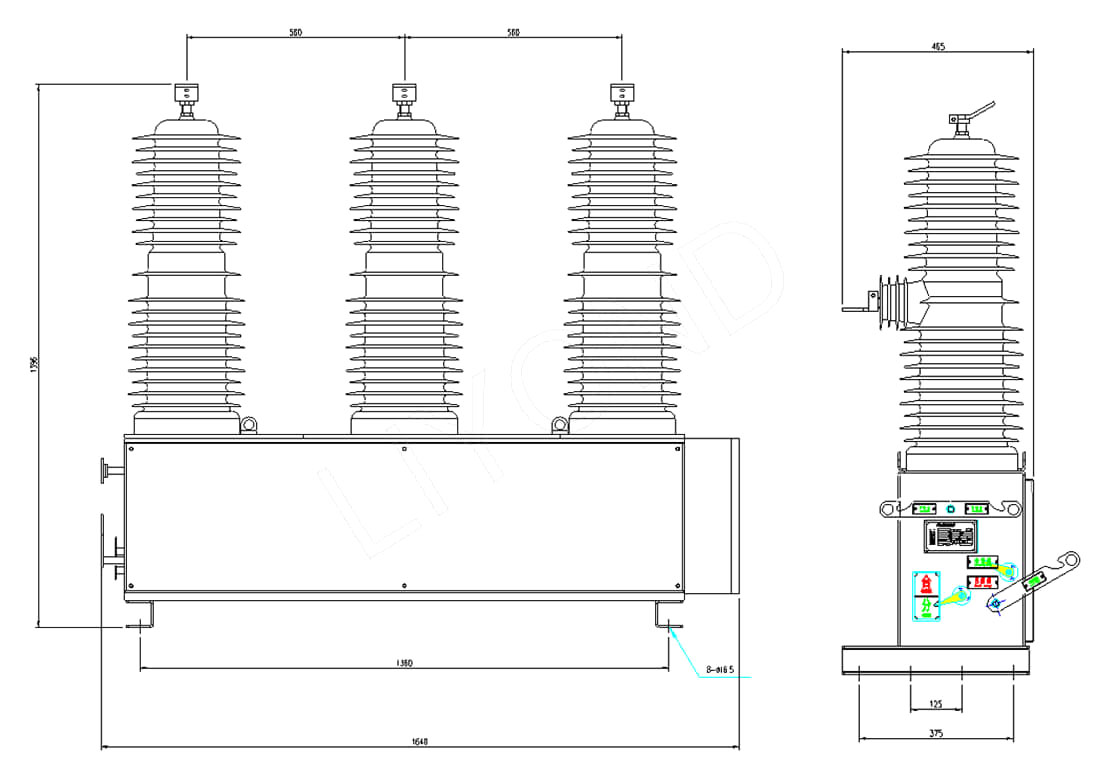

Disegno dimensionale:

RIFERIMENTO ZW32-40.5Dimensions

Quando si ordina, specificare il tipo di prodotto, il nome, la quantità, la corrente nominale, la corrente di rottura del corto circuito nominale, il rapporto corrente del trasformatore di corrente, la modalità di funzionamento e la tensione operativa, ecc.

Condizioni di lavoro

1. Temperatura dell'aria ambiente: -30 ℃ ~+60 ℃;

2. Altitudine: non più di 2.000 metri;

3. La velocità del vento non supera i 34 m/s;

¨ Le vibrazioni o i movimenti di terra dall'esterno delle apparecchiature di commutazione e di controllo sono trascurabili;

4. Livello di inquinamento: livello IV;

5. Temperatura di conservazione -40 ℃ ~+85 ℃.
