Valvola a leva manuale serie 4H a 5/2 e 5/3 vie | Valvola di controllo direzionale azionata manualmente

Marca: SOLH di Riche Technology | Valvola pneumatica a leva manuale 5/2 5/3 vie per debug manuale e arresto di sicurezza

1. Panoramica del prodotto e struttura principale

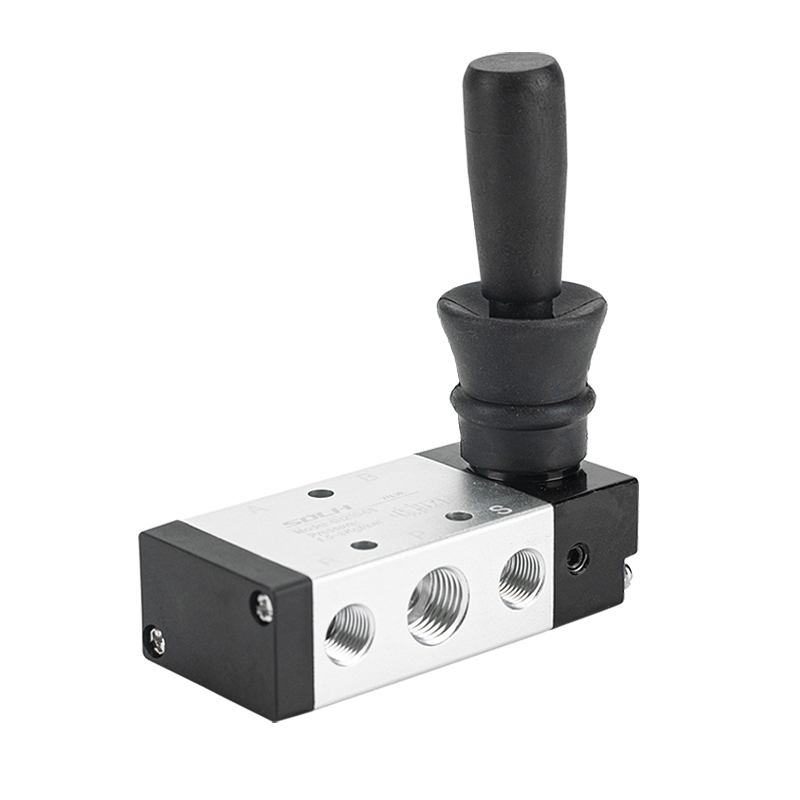

     La serie SOLH 4H è uno standard AirTACValvola di controllo direzionale a leva manuale a 5/2 e 5/3 vie, noto anche come valvola a spola ad azionamento manuale. Commuta i circuiti pneumatici esclusivamente tramite l'azionamento manuale della leva senza segnali di controllo elettrici o pneumatici. Ampiamente utilizzato per il debug manuale delle apparecchiature, l'arresto di sicurezza di emergenza e il controllo dello spostamento del cilindro, presenta una struttura della bobina di precisione e un corpo in lega di alluminio resistente con doppia modalità di posizionamento di ripristino a molla e bloccaggio della sfera in acciaio. Completamente intercambiabile con elettrovalvole da 4 V e valvole pneumatiche da 4 A, è un componente di controllo manuale universale per sistemi pneumatici standard.

  1.1 Definizione dell'interfaccia standard a 5 porte

     • Porto P: Porta principale di ingresso dell'aria compressa

     • Porte funzionanti A/B: Doppie porte di uscita per il collegamento di cilindri a doppio effetto per controllare le corse di estensione e retrazione

     • Porte di scarico R/S: Porte di scarico limitatrici di pressione, compatibili con l'installazione del silenziatore standard per la riduzione del rumore

     • Modalità di guida: Funzionamento diretto con leva manuale

     • Caratteristica strutturale: Tipo a bobina ad alta precisione, corpo in lega di alluminio ad alta resistenza, ripristino a molla/struttura di posizionamento della sfera in acciaio per un funzionamento stabile

2. Valvola a leva manuale a 5/2 vie (due posizioni)

  2.1 Tipo con ripristino manuale a molla (4H210/310/410)

     • Principio di funzionamento: spostare la leva per invertire il circuito dell'aria; la leva si ripristina automaticamente grazie alla forza della molla dopo aver rilasciato le mani.

     • Caratteristiche principali: Ripristino istantaneo con rilascio manuale, eccellenti prestazioni anti-malfunzionamento ed elevata sicurezza operativa.

     • Modello tipico: 4H210-08 (attacco G1/4, valvola manuale con ripristino a molla a 5/2 vie)

  2.2 Tipo con bloccaggio manuale (4H210L/310L)

     • Principio di funzionamento: Dotato di struttura autobloccante a leva. La valvola mantiene la posizione invertita dopo la commutazione e necessita di un ripristino manuale per tornare.

     • Caratteristiche principali: Posizionamento stabile e mantenimento della posizione a lungo termine, prevenendo efficacemente il tocco accidentale e il funzionamento errato, adatto a condizioni di lavoro di lunga durata.

     • Modello tipico: 4H210L-08 (attacco G1/4, valvola manuale con bloccaggio a 5/2 vie)

3. Valvola a leva manuale a 5/3 vie (tre posizioni)

  Le valvole manuali a 5/3 vie serie 4H230/330/430 adottano un design di posizionamento della sfera in acciaio a doppia stabilità, con tre funzioni professionali di posizione centrale per soddisfare i requisiti avanzati di controllo pneumatico.

     • Centro chiuso (tipo C): Completamente chiuso in posizione centrale. Realizza il bloccaggio del cilindro, il mantenimento della pressione e la protezione anticaduta per postazioni sospese e verticali.Modello tipico: 4H230C-08

     • Centro di scarico (tipo E): Le porte di lavoro A/B comunicano con le porte di scarico in posizione centrale. Il sistema rilascia completamente la pressione, consentendo il libero galleggiamento della bombola, il debugging manuale dell'attrezzatura e la protezione di sicurezza.Modello tipico: 4H230E-08

     • Centro di pressione (tipo P): L'ingresso dell'aria P comunica con le porte A/B in posizione centrale, convertendo il cilindro a doppio effetto in uscita a semplice effetto per il bloccaggio sincrono e il controllo del bilanciamento della forza.Modello tipico: 4H230P-08

4. Regole di codifica dei modelli standard e modelli comuni

 1. Logica di codifica: 4H [Codice dimensione] [Codice funzione] - [Dimensione porta]

  2. Modelli comuni tradizionali

     • 4H210-08: Reset a molla a 5/2 vie, valvola manuale universale con attacco G1/4

     • 4H210L-08: Tipo di mantenimento della posizione a lungo termine autobloccante a 5/2 vie

     • 4H230C-08: Modello a centro chiuso a 5/3 vie, con bloccaggio e mantenimento della pressione del cilindro

     • 4H310-10: 5/2 vie con ripristino a molla, valvola di controllo manuale G3/8 a grande portata

5. Parametri tecnici fondamentali universali

6. Vantaggi principali del prodotto

     • Prestazioni di sicurezza manuali a prova di esplosione pure: Nessun componente elettrico né alimentazione richiesta, zero rischio di scintille. Perfettamente adatto per il debugging delle apparecchiature, il funzionamento dell'arresto di emergenza e il controllo manuale in ambienti infiammabili, esplosivi e polverosi.

     • Doppie modalità di posizionamento per scenari completi: Tipo con ripristino a molla per ripristino di sicurezza istantaneo e anti-malfunzionamento; tipo di bloccaggio per mantenere la posizione stabile a lungo termine, coprendo condizioni di jogging di breve durata e di lavoro di lunga durata.

     • Versatili funzioni centrali a tre posizioni: Dotato di tre modalità intermedie C/E/P per realizzare il bloccaggio del cilindro e il mantenimento della pressione, scarico della pressione di sicurezza del sistema e controllo del bilanciamento del bloccaggio sincrono.

     • Installazione flessibile e universale: Supporta il montaggio a pannello e il montaggio su base con installazione fissa multiangolo. Completamente universale e intercambiabile con valvole di controllo elettriche 4V e valvole di controllo pneumatiche 4A nelle dimensioni di installazione.

     • Funzionamento stabile e duraturo: L'abbinamento preciso della bobina e la struttura di posizionamento delle sfere in acciaio garantiscono una sensazione di mano chiara, un'inversione nitida, un basso attrito e una lunga durata.

7. Scenari applicativi tipici

     • Debug manuale, funzionamento jog e controllo di sicurezza di manutenzione dei cilindri a doppio effetto

     • Circuiti pneumatici di interblocco porta di sicurezza e arresto di emergenza, controllo manuale per zone antideflagranti

     • Controllo dell'inversione manuale per apparecchiature non elettriche e linee di produzione automatizzate

     • Sostituzione e debug in loco di valvole elettromagnetiche da 4 V e valvole pneumatiche da 4 A per la commutazione flessibile delle modalità di controllo elettrico/pneumatico/manuale

Riassunto di una frase

     La serie SOLH 4H è una valvola a leva manuale universale a 5/2 e 5/3 vie con doppio posizionamento di ripristino/blocco e tre funzioni centrali C/E/P. Caratterizzata da un funzionamento di sicurezza manuale puro e da una completa intercambiabilità da 4 V/4 A, è la valvola manuale standard per il debug manuale del sistema pneumatico e il controllo dell'arresto di emergenza di sicurezza.
