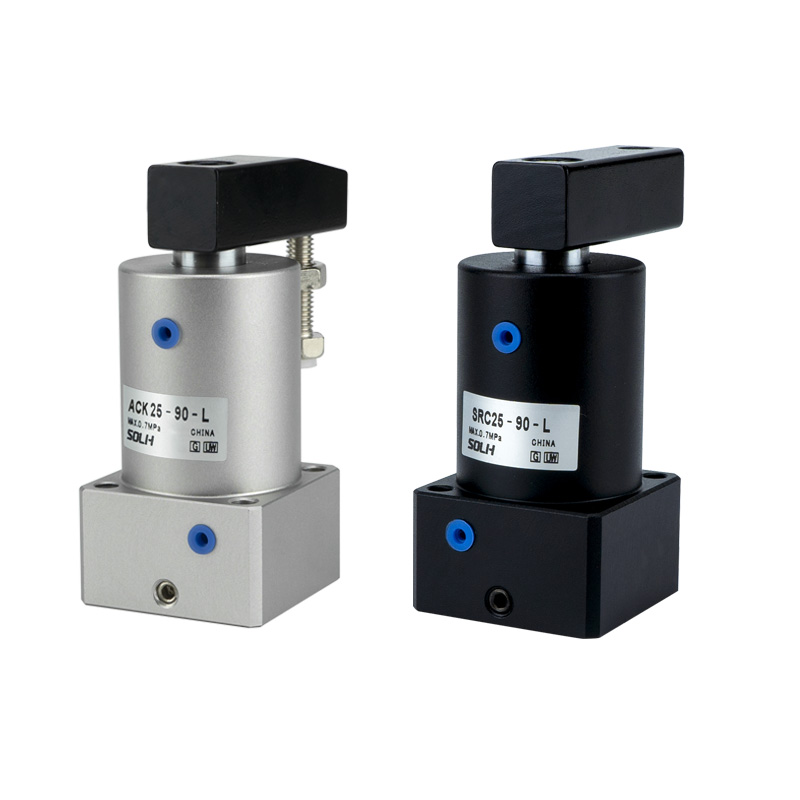

Cilindro angolare serie ACK | Cilindro 2 in 1 con rotazione di 90°/180° e morsetto verso il basso

Marca: SOLH di Riche Technology

Panoramica del prodotto e caratteristiche strutturali principali

     La serie SOLH ACK è un cilindro angolare 2 in 1 ad alte prestazioni che integra una rotazione di 90°/180° e un movimento di bloccaggio lineare verso il basso. Coprendo dimensioni del foro da φ25 mm a φ63 mm, adotta una struttura professionale a tre scanalature guida per alta precisione e forte resistenza al carico eccentrico. Le piastre di pressione opzionali su un solo lato/bifacciale e le direzioni di rotazione sinistra/destra si adattano perfettamente a diversi layout di attrezzature. Caratterizzato da elevata rigidità, lunga durata e capacità di bloccaggio per carichi pesanti, il cilindro ACK è ampiamente utilizzato per stazioni di bloccaggio di pezzi con spazio limitato nei processi di attrezzaggio automatizzato, posizionamento di saldatura e fissaggio di stampaggio.

1. Azione composta di rotazione e bloccaggio

• Sequenza di lavoro standard: Retrazione → rotazione sinistra/destra di 90°/180° → estensione per bloccaggio verso il basso

• Ripristina sequenza: Ritirare per rilasciare il morsetto → rotazione inversa → estendere e ripristinare

• Posizionamento ad alta precisione: Angolo di rotazione standard di 90° con elevata precisione di ±1,5°; Tipo di rotazione di 180° opzionale, che garantisce un posizionamento ripetibile e affidabile del pezzo.

2. Elevata rigidità e durata prolungata

• Struttura a tre scanalature guida: Il design ottimizzato della guida a tre direzioni offre eccezionale stabilità di movimento, elevata precisione di guida e forte capacità anti-deflessione, resistendo efficacemente al carico eccentrico durante il bloccaggio.

• Configurazione materiale ad alta resistenza: Lo stelo del pistone adotta acciaio legato speciale con processo di trattamento termico per un'eccellente resistenza all'usura e durata. Il corpo del cilindro è sottoposto a trattamento di anodizzazione dura per migliorare la resistenza alla corrosione e la rigidità strutturale.

• Sigilli importati premium: Adotta materiali di tenuta importati con eccellente adattabilità a condizioni di lavoro complesse, riducendo efficacemente le perdite d'aria e prolungando notevolmente la durata complessiva del cilindro.

3. Installazione flessibile e configurazione diversificata

• Tipi di piastre di pressione opzionali: Piastra di pressione ACK unilaterale per pezzi stretti; Piastra di pressione a doppia faccia ACKD per pezzi larghi, che copre diverse esigenze di bloccaggio del pezzo.

• Direzione di rotazione regolabile: L (rotazione sinistra in senso antiorario) e R (rotazione destra in senso orario) opzionali per adattarsi ai diversi layout della stazione in loco.

• Design di montaggio universale: Dotato di 4 fori passanti inferiori per fissaggio diretto, compatibile con montaggio a flangia. Le scanalature per interruttori standard riservate consentono una comoda installazione di interruttori magnetici per il rilevamento della posizione.

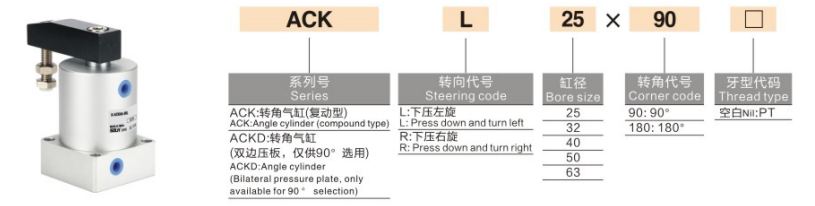

Regole complete per la denominazione dei modelli ed esempi di ordini

1. Esempi di modelli tipici: ACKL25-90, ACKDR40-90

2. Esempi di ordini standard

• Rotazione monolaterale a sinistra di 90°: ACKL25-90 (alesaggio φ25, rotazione sinistra, angolo standard 90°)

• Rotazione destra bifacciale 90°: ACKDR32-90 (foro φ32, piastra bilaterale, rotazione destra, angolo 90°)

• Tipo per carichi pesanti con foro grande: ACKL63-90 (foro massimo φ63, rotazione sinistra, angolo 90° per bloccaggio carichi pesanti)

Parametri tecnici generali (20 ℃, condizione standard 0,5 MPa)

1. Specifiche di base

• Modalità operativa: Movimento composto a doppio effetto (rotazione + bloccaggio verso il basso)

• Intervallo di pressione di esercizio: 0,15~1,0MPa; Pressione di prova: 1,5 MPa

• Temperatura ambiente: -20℃~80℃

• Velocità operativa del pistone: 50~200mm/s

• Angolo di rotazione: 90° (standard); 180° (opzionale)

• Corsa di bloccaggio standard: φ25=12mm; φ32=16 mm; φ40=20 mm; φ50=25 mm; φ63=30mm

2. Forza di bloccaggio teorica (unità: N @0,5 MPa)

3. Peso del prodotto (unità: kg a 90° tipo standard)

Scenari applicativi tipici

• Macchine utensili e attrezzature per saldatura: Ideale per il bloccaggio del posizionamento del pezzo, il fissaggio della saldatura e l'antispostamento della stazione di stampaggio. L'azione integrata di rotazione e bloccaggio 2 in 1 semplifica la struttura meccanica e consente di risparmiare spazio di installazione.

• Lavorazione di componenti elettronici e di precisione: Adatto per il bloccaggio di pallet, il fissaggio di maschere e il posizionamento di pezzi di microprecisione. Presenta un'elevata precisione di posizionamento e una bassa generazione di polvere, soddisfacendo severi requisiti di precisione e pulizia.

• Meccanismo di trasferimento automatizzato: Ampiamente applicato per la limitazione della tavola rotante, il posizionamento del meccanismo di ribaltamento e le stazioni di bloccaggio a corsa breve, offrendo prestazioni di movimento composto stabili, fluide e ripetibili.

• Condizioni di lavoro di fissaggio per carichi pesanti: Con una forte forza di bloccaggio e un'eccellente capacità di carico anti-eccentrico, si adatta perfettamente a scenari di bloccaggio di pezzi pesanti, fissaggio di stampi e posizionamento di precisione di grandi carichi.

Guida alla selezione rapida in 3 passaggi

1. Selezione della dimensione del foro: Selezionare la dimensione del foro in base al carico di bloccaggio effettivo. Garantire che la forza di serraggio teorica ≥ carico effettivo × 1,5 fattore di sicurezza; dare priorità al foro φ40 o maggiore per condizioni di lavoro gravose.

2. Selezione del tratto: La corsa di bloccaggio standard varia da 12 mm a 30 mm. Riservare un margine di corsa di 3~5 mm in base all'altezza del pezzo per evitare interferenze meccaniche durante il funzionamento.

3. Selezione della configurazione

￮ Tipo di piastra di pressione: Scegliere la piastra monofacciale ACK per pezzi stretti; selezionare la piastra bifacciale ACKD per pezzi larghi.

￮ Direzione di rotazione: Selezionare la rotazione sinistra sinistra o la rotazione destra destra in base al layout effettivo della stazione e alle condizioni di interferenza meccanica.

Riassunto di una frase

     Il cilindro angolare della serie SOLH ACK adotta una struttura a tre scanalature di guida ad alta precisione, che supporta la rotazione di 90°/180° e l'integrazione del bloccaggio verso il basso. Con piastre di pressione opzionali su un solo/due lati, rotazione flessibile a sinistra/destra ed eccellenti prestazioni antideflessione per carichi pesanti, è una soluzione di bloccaggio ad alta rigidità e lunga durata per varie stazioni di fissaggio automatizzate con vincoli di spazio.
