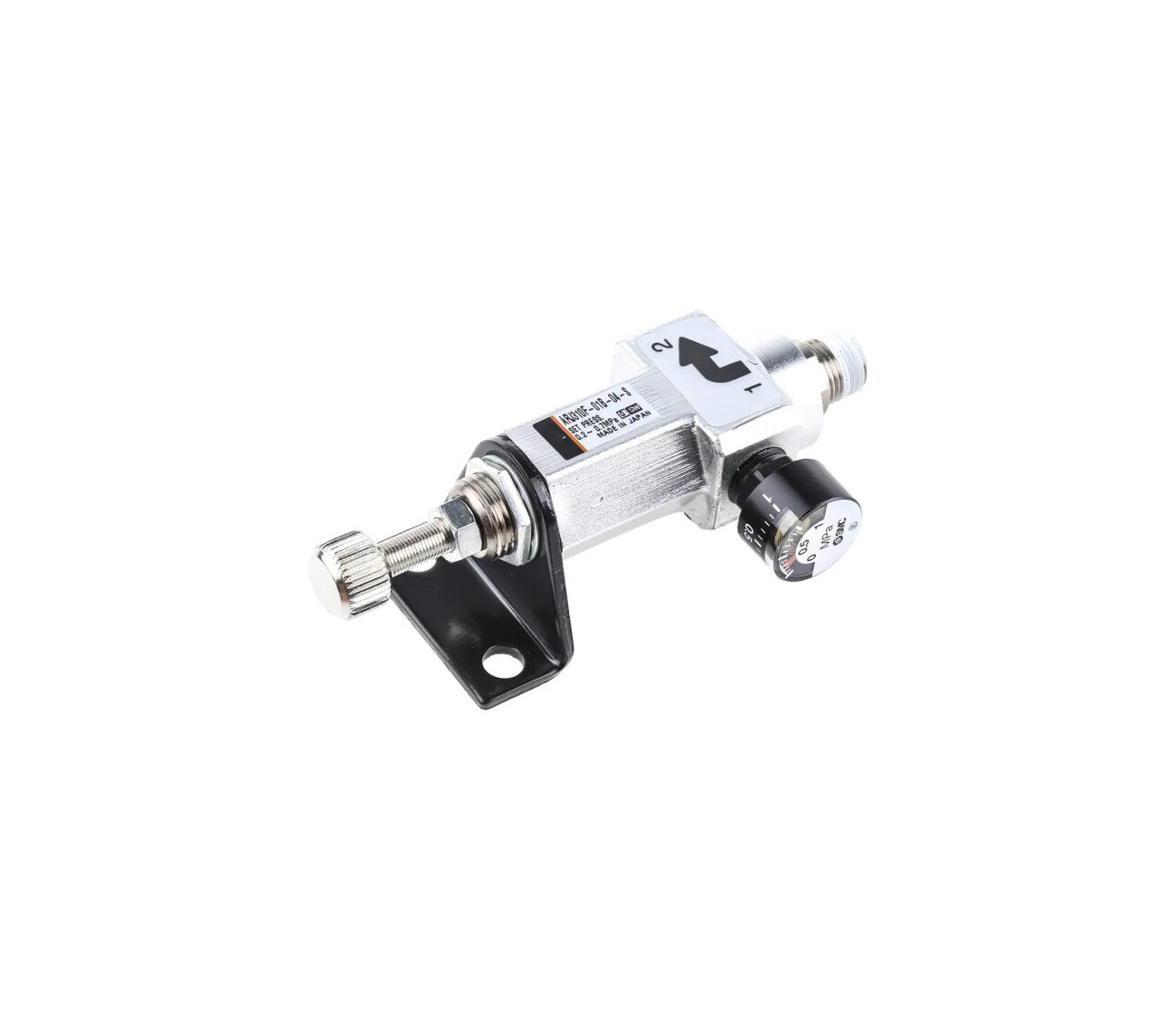

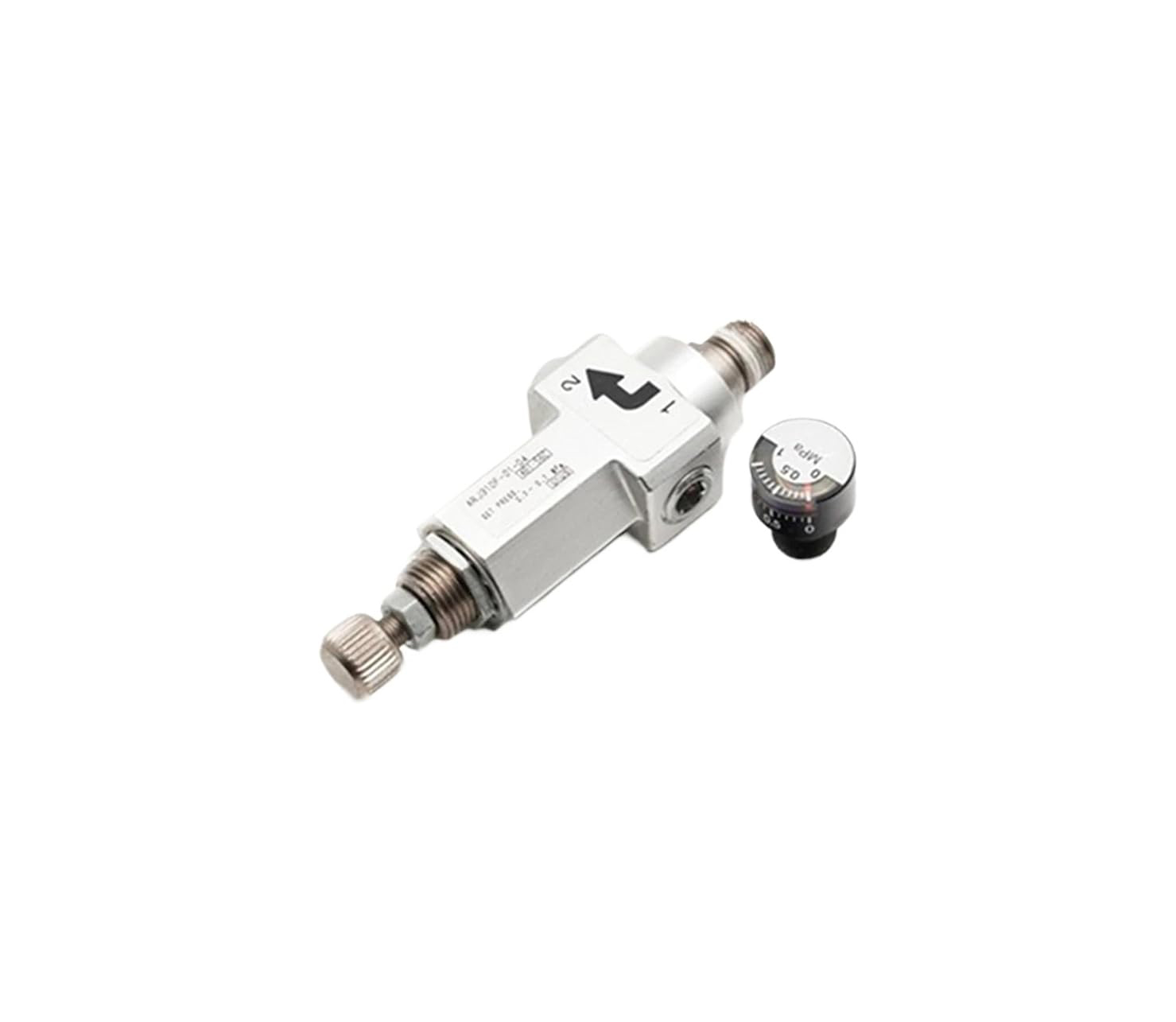

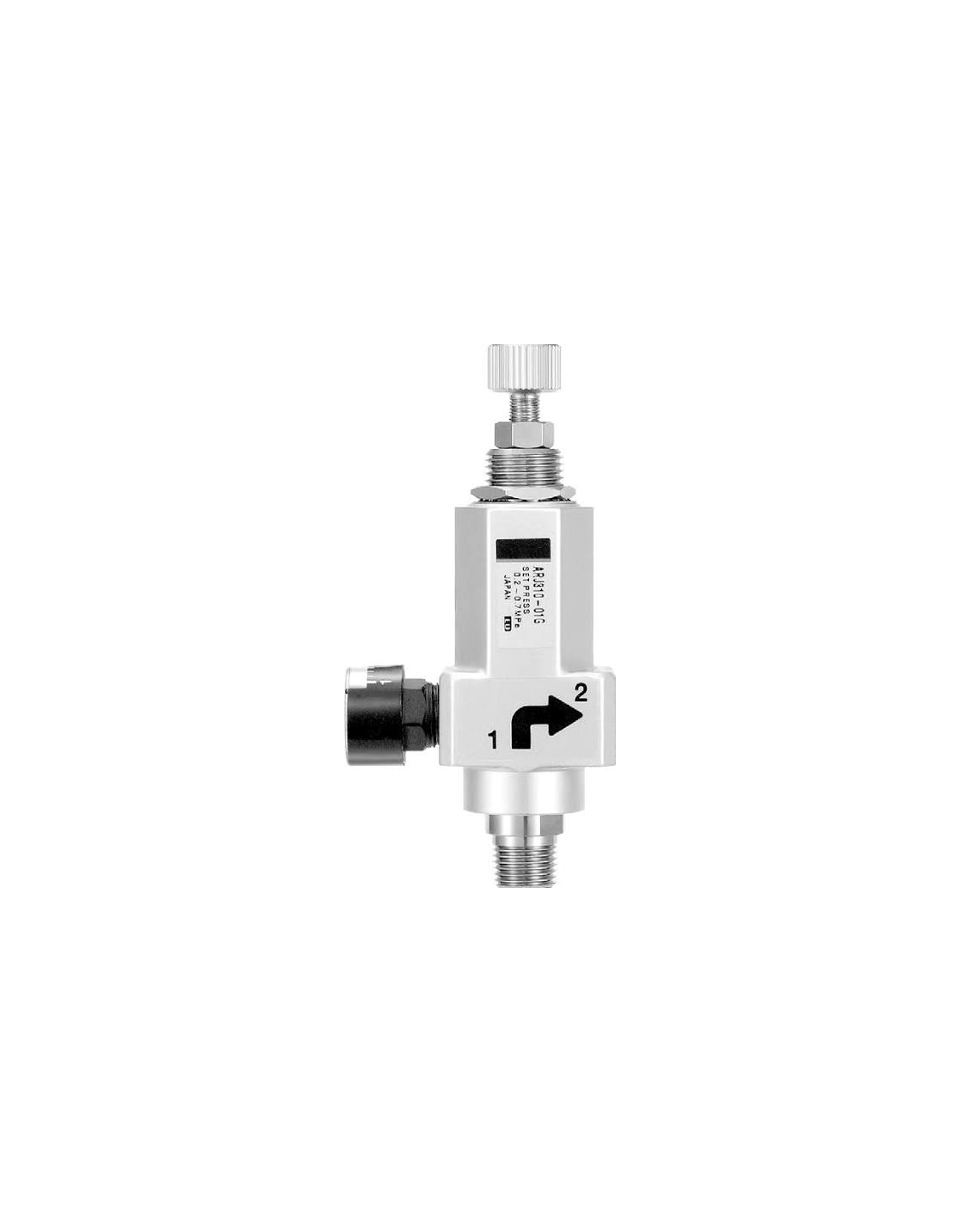

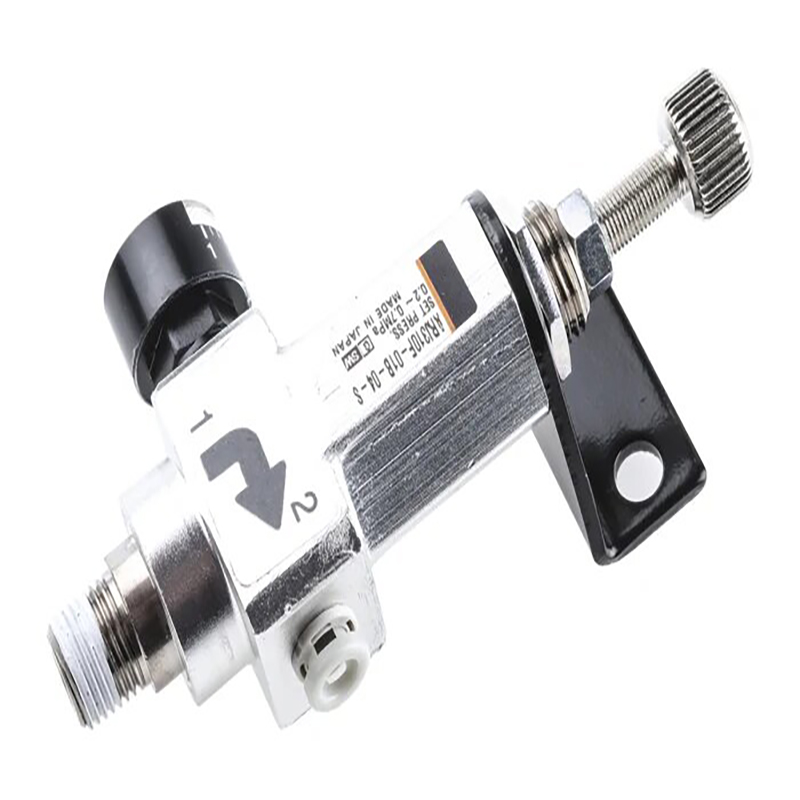

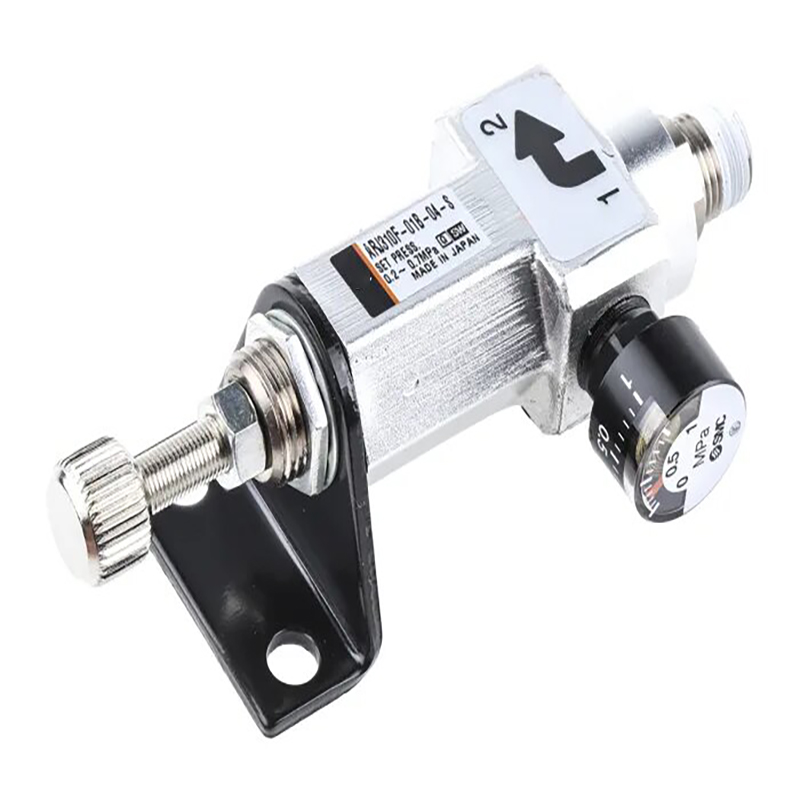

Regolatore di pressione miniaturizzato serie ARJ310 (azionamento diretto con scarico)

Marca:SOLH di Riche Technology (睿其格科技)

Panoramica del prodotto

     La serie SOLH ARJ310 è un regolatore di pressione di precisione ultracompatto con scarico diretto ad azione diretta per spazi di installazione ristretti e controllo della pressione ad alta precisione a basso flusso. Le sue dimensioni complessive e le sue prestazioni sono completamente intercambiabili con i regolatori originali SMC ARJ310 per la sostituzione diretta dell'apparecchiatura.

Struttura e funzioni principali

     --Struttura: Tipo a pistone ad azione diretta con sfiato di sfiato incorporato

     --Disposizione a due porte (IN/OUT); la pressione in eccesso viene scaricata automaticamente attraverso il canale di scarico interno

     --Funzione: abbassare costantemente la pressione dell'aria in ingresso al valore di uscita preimpostato, sopprimere le fluttuazioni di pressione e offrire protezione da sovrapressione

     --Design integrato con uscita push-in one-touch e doppia filettatura di ingresso opzionale per cablaggio flessibile

Specifiche tecniche

     --Mezzo di lavoro: aria compressa industriale pulita e generica

     --Pressione operativa massima: 0,8 MPa

     --Pressione di prova: 1,2 MPa

     --Gamma di pressione regolabile

     --Intervallo standard: 0,2–0,7 MPa

     --Versione a bassa pressione: 0,05–0,2 MPa

     --Temperatura ambiente e media: -5℃ ~ +60℃ (senza congelamento interno)

     --Peso netto: ca. 65 g

     --Larghezza corpo: 18,5 mm, adatta per l'impilamento di collettori densi

     --Grado di protezione: IP65

Configurazione della porta

Porta di ingresso (due stili selezionabili)

     --Filettatura interna M5×0.8

     --Filettatura esterna Rc1/8

Porta di uscita

     Filettatura femmina Rc1/8 con connettore push-in integrato, compatibile con tubi metrici φ4/φ6, tubi imperiali 5/32" e 1/4"

Porta del calibro

     Filettatura femmina Rc1/8, compatibile con i mini manometri della serie G15

Definizione del codice modello (esempio: ARJ310F-01-04)

     --ARJ310: serie base mini regolatore

     --F: Dotato di raccordo automatico incorporato; omesso per la versione completamente filettata

     --01: filettatura Rc1/8 standard

     --04: Per tubi φ4; 06 rappresenta il tubo φ6

     --N01: opzione filettatura NPT1/8

Modelli di vendita caldi

     --ARJ310-01: Versione completamente filettata senza porta push-in

     --ARJ310F-01-04: Push-in integrato per tubo φ4

     --ARJ310F-01-06: Push-in integrato per tubo φ6

     --ARJ310F-N01-03: Ingresso filettato NPT1/8

Vantaggi principali del prodotto

     --Design ultracompatto e leggero: il peso di 65 g e il corpo stretto da 18,5 mm si adattano a layout di apparecchiature altamente compatti

     --Opzioni di filettatura a doppia entrata (M5 / Rc1/8) per adattare diversi layout di tubazioni

     --La ​​presa push-in costruita in fabbrica elimina i connettori aggiuntivi e riduce i tempi di assemblaggio

     --Il meccanismo di scarico integrato rilascia automaticamente la sovrapressione per una pressione di uscita stabile

     --Supporta i metodi di montaggio doppio con dado del pannello e staffa esterna

     --La ​​struttura ad azione diretta consente una bassa pressione di avvio fino a 0,05 MPa

Scenari applicativi tipici

     Minicilindri pneumatici, piccole pinze pneumatiche, ugelli di soffiaggio d'aria di precisione Assemblaggio elettronico, dispositivi medici, produzione di semiconduttori e apparecchiature di ispezione Dosatori di fluidi, strumenti per test di tenuta d'aria Macchinari di automazione compatti, isole di valvole e unità di trattamento dell'aria mini FRL

Confronto modelli: ARJ310 VS ARJ210

Riassunto di una frase

     Il mini regolatore di pressione ARJ310 è dotato di corpo ultracompatto, ingresso a doppia filettatura, connettore push-in integrato e alta precisione, fungendo da soluzione ottimale di controllo della pressione per sistemi pneumatici compatti a basso flusso.
