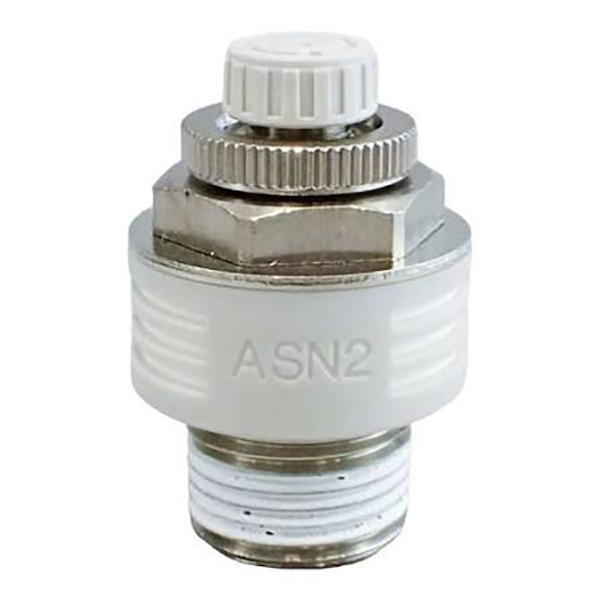

Valvola a farfalla di scarico serie ASN2 con silenziatore

Valvola a farfalla di scarico serie ASN2 con silenziatore | Valvola integrata di controllo della velocità e riduzione del rumore

Marca: SOLH di Riche Technology | Valvola silenziatrice pneumatica integrata compatibile SMC

1. Panoramica del prodotto

     La serie SOLH ASN2 è unaValvola a farfalla di scarico all-in-one con silenziatore incorporato, appositamente progettato per il montaggio diretto sull'attacco di scarico delle elettrovalvole pneumatiche. Integra le funzioni di regolazione della velocità di scarico e di riduzione del rumore in un'unica unità, eliminando la necessità di installazione separata del silenziatore. Adottando la struttura di strozzamento della valvola a spillo di precisione e il design di regolazione antigoccia, l'ASN2-A in resina aggiornato presenta un corpo leggero, una regolazione precisa della scala e una funzione di bloccaggio push-down. Si tratta di una soluzione di controllo della velocità di scarico economica, salvaspazio e altamente stabile per circuiti di elettrovalvole pneumatiche standard.

2. Funzioni lavorative principali e vantaggi

     • Installazione speciale della porta di scarico del solenoide: A differenza delle valvole a farfalla all'estremità del cilindro, ASN2 è installato esclusivamente sulle porte di scarico delle elettrovalvole per la regolazione professionale della velocità di strozzamento in uscita, ottimizzando il layout complessivo del circuito pneumatico.

     • Logica di regolazione dello scarico di precisione: Controllo strozzatura uscita standard; la rotazione in senso orario riduce il flusso d'aria per un movimento più lento del cilindro, la rotazione in senso antiorario aumenta il flusso d'aria per un'azione più rapida, realizzando una regolazione continua della velocità.

     • Silenziatore integrato ad alta efficienza: Struttura di riduzione del rumore integrata ad alte prestazioni, che consente una riduzione del rumore di oltre 20 dB anche in condizioni di flusso massimo, risolvendo efficacemente l'inquinamento acustico dello scarico pneumatico.

     • Struttura antigoccia con valvola a spillo: La manopola di regolazione adotta un design anti-allentamento e anti-caduta, prevenendo la caduta della manopola e la deviazione dei parametri causata dalle vibrazioni dell'apparecchiatura a lungo termine, garantendo un funzionamento stabile a lungo termine.

3. Regole di codifica del modello e definizione delle specifiche

     Esempio di modello tipico: ASN2-02A

     • COMEN2: Codice di serie per valvola a farfalla di scarico integrata con silenziatore

     • Codice calibro: M5 (M5×0,8) / U10 / 32 / 01(R1/8) / 02(R1/4) / 03(R3/8) / 04(R1/2)

     • Un suffisso: Tipo in resina leggera aggiornata, dotato di struttura di bloccaggio a pressione e finestra con scala di precisione

     • Suffisso S: Filetto prerivestito con agente sigillante per una maggiore tenuta

     • Suffisso N: Filettatura standard americana NPT (filettatura R predefinita senza suffisso)

4. Specifiche e parametri standard della serie completa

5. Parametri tecnici fondamentali

6. Caratteristiche aggiornate del tipo in resina ASN2-A

     • Design ultraleggero: Adotta materiale in resina ad alta resistenza, peso ridotto di circa l'80% rispetto al tradizionale corpo principale in metallo, riducendo al minimo il carico sulla porta di scarico dell'elettrovalvola.

     • Finestra della scala di precisione: Dotato di indicatore della scala del nonio, che supporta la microregolazione di 1/4 di cerchio. Il parametro del flusso è visibile e quantificabile, realizzando una gestione del flusso standardizzata e ripetibile.

     • Comodo bloccaggio a pressione: Innovativa struttura di bloccaggio della manopola push-down. Dopo la regolazione della velocità, premendo la manopola è possibile bloccare la posizione del parametro, prevenendo efficacemente la deriva della velocità causata dalle vibrazioni dell'apparecchiatura e garantendo una precisione operativa costante.

7. Distinzione nella selezione del modello: serie ASN2 e AS / ASV / ASC

8. Linee guida e precauzioni per l'installazione

     • Metodo di installazione standard: Avvitare direttamente la valvola sulla porta di scarico dell'elettrovalvola con il corpo della valvola rivolto verso l'esterno, riservando spazio operativo sufficiente per la regolazione giornaliera della velocità.

     • Limitazioni del circuito applicabili: Non applicabile ai circuiti con valvole di ritegno in posizione centrale e valvole unidirezionali pilotate, che potrebbero causare un'azione anomala del cilindro e un funzionamento instabile.

     • Operazione di bloccaggio a prova di vibrazioni: Dopo aver completato il debug del flusso d'aria e della velocità, bloccare la manopola di regolazione per evitare deviazioni della velocità di funzionamento causate dalle vibrazioni a lungo termine dell'apparecchiatura.

Riassunto di una frase

     La serie SOLH ASN2 è una valvola a farfalla e silenziatrice di scarico integrata dedicata alle porte di scarico dell'elettrovalvola. Dotato di riduzione del rumore, velocità regolabile con precisione, struttura anti-goccia e opzione di aggiornamento in resina leggera, semplifica l'installazione del circuito pneumatico, riduce il rumore di scarico ed è l'accessorio ottimale ed economico per il controllo della velocità e la riduzione del rumore per i sistemi a solenoide pneumatici standard.
