Valvola a farfalla di scarico rapido serie ASV

Valvola a farfalla di scarico rapido serie ASV | Valvola di controllo della velocità pneumatica ad alta velocità 4 in 1 con silenziatore e raccordo istantaneo

Marca: SOLH di Riche Technology | Sostituzione completamente compatibile per la serie originale SMC ASV

1. Panoramica del prodotto

     La serie SOLH ASV è unaValvola di controllo pneumatico ad alta velocità integrata 4 in 1 che combina la funzione di scarico rapido, la regolazione della limitazione dello scarico, il silenziatore incorporato e il raccordo istantaneo. A differenza delle tradizionali valvole di controllo della velocità a funzione singola, la serie ASV presenta una doppia area di flusso effettiva, che consente un'estensione rapida del cilindro e una retrazione silenziosa regolabile. Risolve perfettamente la contraddizione tra l'azione del cilindro ad alta velocità e la regolazione stabile della velocità, fungendo da valvola principale preferita per scenari di automazione pneumatica ad alta frequenza, alta velocità e bassa rumorosità, completamente intercambiabile con la serie ASV SMC originale.

2. Principio di funzionamento e funzioni fondamentali

     • Corsa di aspirazione (IN → OUT / Estensione cilindro): La valvola di ritegno interna si apre completamente con resistenza al flusso pari a zero, realizzando un'aspirazione d'aria diretta ad ampio flusso. Migliora notevolmente la velocità di estensione del cilindro e soddisfa i requisiti di azione rapida ad alta velocità.

     • Corsa di scarico (OUT → EXH / Retrazione del cilindro): La valvola di ritegno si chiude automaticamente. L'aria di scarico passa attraverso una valvola a spillo di precisione per una regolazione continua della velocità, mentre il silenziatore integrato elimina il rumore dello scarico. Raggiunge una velocità di retrazione regolabile e un funzionamento silenzioso.

     • Prestazioni ad alto flusso superiori: L'area di flusso sezionale effettiva è di circa2 volte quella delle normali valvole di controllo della velocità della serie AS, fornendo un potente supporto del flusso per il movimento del cilindro ad alta velocità e il funzionamento ciclico ad alta frequenza.

3. Regole di codifica del modello e definizione dei parametri

  Esempio di modello tipico: ASV310F-01-06A

     • ASV: Codice serie per valvola a farfalla a scarico rapido 4 in 1 con silenziatore e raccordo istantaneo

     • Codice Taglia (120/220/310/410/510): Corrispondente alle specifiche delle porte M3/M5/G1/8/G1/4/G3/8

     • F: Dotato di connettore rapido one-touch per un'installazione rapida dei tubi

     • Codice filettatura (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Codice diametro esterno tubo: Adattabile ai tubi pneumatici φ4/φ6/φ8/φ10/φ12

     • Definizione del suffisso: A=volantino push-lock;S= sigillante prerivestito per filetti;N= nichelatura chimica

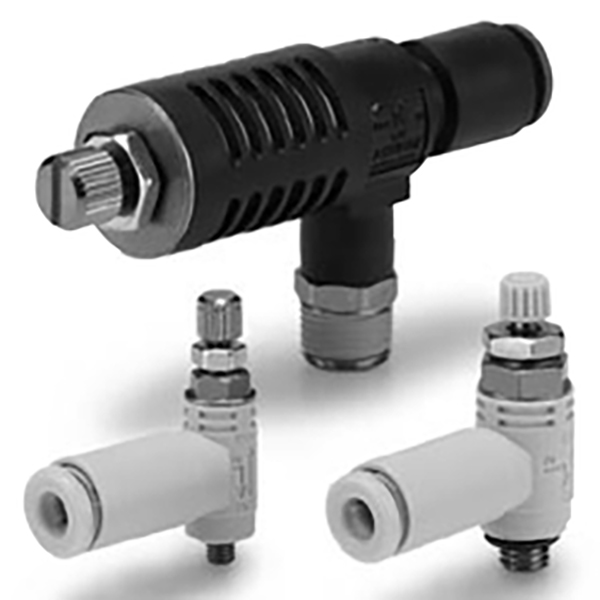

4. Due tipologie strutturali e caratteristiche applicative

 4.1 Tipo a gomito (ASV120F / ASV220F)

     • Struttura dello sterzo a gomito a 90°, stesso aspetto della valvola di controllo della velocità del gomito della serie AS, compatta e poco ingombrante.

     • Design dell'interfaccia asimmetrico: porta filettata M3/M5 su un lato, porta ad innesto rapido one-touch sull'altro lato.

     • Ideale per cilindri miniaturizzati e di piccole dimensioni e scenari di layout di apparecchiature in spazi ristretti.

  4.2 Diritta tipo T (ASV310F / 410F / 510F)

     • Struttura diretta a tre porte: ingresso aria con filettatura IN, uscita aria ad attacco rapido OUT, porta di scarico silenziosa incorporata EXH.

     • Area di flusso effettiva più ampia e minore resistenza al flusso, massimizzando la velocità operativa del cilindro.

     • La struttura preferita per cilindri ad alta velocità di alesaggio standard, medio e grande.

5. Tabella delle specifiche standard della serie completa

6. Parametri tecnici principali e configurazione dei materiali

7. Differenza di selezione: valvola di controllo della velocità serie ASV rispetto alla normale serie AS

8. Linee guida professionali per l'installazione e il funzionamento

     • Installazione direzionale: Installare seguendo rigorosamente la freccia sul corpo della valvola. Collega ilNel porto all'elettrovalvola e alPorta OUT al cilindro per evitare che l'installazione inversa provochi una regolazione anomala della velocità.

     • Collegamento rapido del tubo: Tagliare il tubo pneumatico in modo piatto e inserirlo completamente nel raccordo istantaneo finché non si sente un "clic", che conferma il collegamento saldo ed ermetico.

     • Operazione di bloccaggio a prova di vibrazioni: Ruotare il volantino per regolare il flusso di scarico e la velocità del cilindro.Premere verso il basso il volantino per bloccarlo e prevenire la deriva della velocità causata dalle vibrazioni dell'apparecchiatura;sollevare il volantino per sbloccare per l'aggiustamento secondario.

Riassunto di una frase

     La serie SOLH ASV è una valvola di controllo pneumatica professionale 4 in 1 ad alta velocità che integra scarico rapido, strozzatura dello scarico, riduzione silenziosa del rumore e raccordo istantaneo. Con doppia area di flusso, struttura antivibrante push-lock e materiale durevole ignifugo, soddisfa perfettamente le esigenze di funzionamento silenzioso, ad alta velocità e ad alta frequenza dei cilindri pneumatici, essendo il sostituto ottimale dell'aggiornamento per le normali valvole di controllo della velocità della serie AS.
