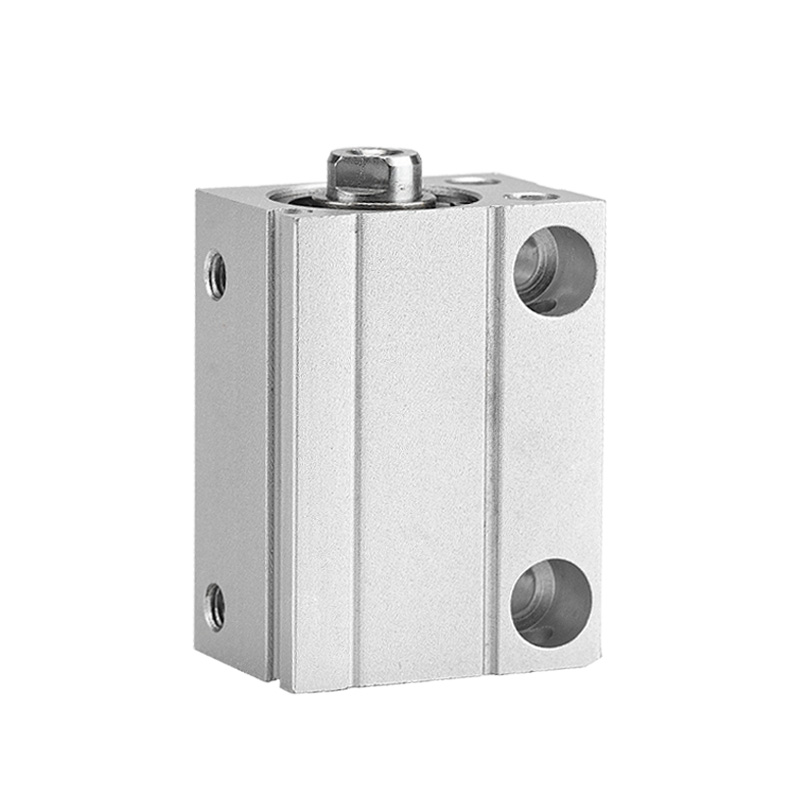

Cilindro compatto a montaggio libero serie CDUJB
  • Cilindro compatto a montaggio libero serie CDUJBCilindro compatto a montaggio libero serie CDUJB

Cilindro compatto a montaggio libero serie CDUJB

Il cilindro ultracompatto a montaggio libero SOLH CDUJB è sviluppato per apparecchiature con spazio di installazione limitato. Rispetto alla serie CU convenzionale, la sua lunghezza è ridotta del 64% e il volume ridotto del 70%. Il corpo quadrato e compatto supporta il montaggio diretto su più superfici senza staffe aggiuntive. La gamma di prodotti comprende CUJB non magnetici, CDUJB dotati di magnete e CDUJS per camere bianche senza rame. I diametri variano da φ4~20 mm, disponibili nei tipi a doppio effetto e a semplice effetto con ritorno a molla con ammortizzo in gomma opzionale. I modelli magnetizzati si abbinano agli interruttori magnetici miniaturizzati per movimenti precisi a corsa breve e supportano il funzionamento senza olio. Ampiamente applicato nell'elettronica 3C, nel posizionamento dei wafer semiconduttori e nell'automazione medica pulita. Le piastre di schermatura magnetica sono opzionali per i cilindri densamente disposti.

Cilindro compatto a montaggio libero serie CDUJB

Marca: SOLH di Riche Technology

Panoramica del prodotto

    Il cilindro ultramini a montaggio libero della serie SOLH CDUJB è progettato per apparecchiature con spazio di installazione limitato. Rispetto alla serie CU standard, lunghezza complessiva ridotta del 64% e volume ridotto del 70%. Il corpo quadrato e compatto consente il montaggio diretto su più superfici senza staffe. CDUJB dotato di magnete incorporato per il rilevamento della posizione. Ampiamente adottato nell'elettronica 3C, negli strumenti medici e nell'automazione di precisione dei semiconduttori.


Varianti di serie

Modello
Caratteristiche
Applicazione
CUJB
Senza anello magnetico, nessun montaggio del sensore
Carico microleggero a basso costo senza feedback di posizione
CDUJB
Magnete incorporato, compatibile con interruttori CMSH/DMSH, D-M9BV
Automazione che richiede il segnale di posizione della corsa
CDUJS
Versione pulita, materiale esente da rame
Dispositivo medico, camera bianca per semiconduttori

Vantaggi della struttura centrale

     -- Corpo quadrato super compatto, adatto per layout denso e maschera incorporata;

     -- Fori di montaggio multi-lato sul fondo, sui lati e sulla faccia finale, installazione da qualsiasi orientamento;

     -- Magnete integrato (CDUJB), slot per doppio sensore per rilevare la posizione di estensione/retrazione;

     -- Piastra di schermatura magnetica MU-S025 opzionale per evitare interferenze reciproche per cilindri disposti ravvicinati;

     -- Cuscino terminale in gomma opzionale per ridurre l'impatto di pezzi piccoli;

     -- Il design senza rame di CDUJS evita la precipitazione dei metalli per un ambiente pulito.

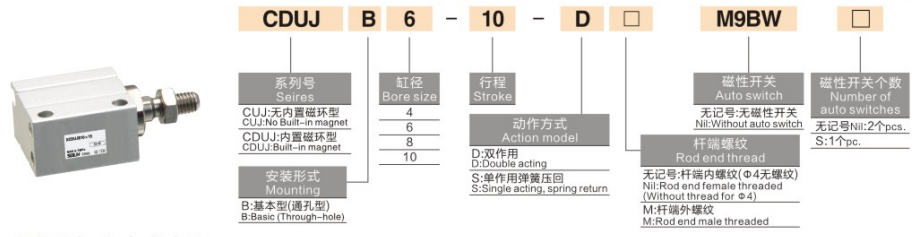

Regola di codifica del modello

   1. Esempio: CDUJB8×15D-M

     -- CDUJB: codice serie (C = magnete incorporato; CUJB = senza magnete)

     -- 8: Diametro (mm): 4,6,8,10,12,16,20

     -- 15: Lunghezza corsa (mm)

     -- D: Doppio effetto; S: Ritorno a molla a semplice effetto

     -- M: barra filettata esterna; Nessun segno = filettatura interna; φ4/φ6 senza filettatura stelo


Specifiche tecniche

Parametro
Specifica
Dimensione del foro
4,6,8,10,12,16,20 millimetri
Corsa standard
4/6/8/10:4~30mm;12/16:5~30mm;20:5~50mm
Tipo di recitazione
Doppio effetto (principale), semplice effetto con ritorno a molla
Pressione operativa
Doppio effetto: 0,15~0,7MPa (φ4/φ6);0,1~0,7MPa (≥φ8); A semplice effetto: 0,35~0,7 MPa (φ4)
Pressione di prova
1,0 MPa
Intervallo di temperatura
Senza magnete: -10~70℃; Versione magnetica: -10~60℃
Velocità del pistone
50~500mm/s
Cuscino
Nessun cuscino/tampone in gomma opzionale
Filettatura della porta
M3×0,5 (φ4/φ6); M5×0,8 (φ8/φ10)
Lubrificazione
Funzionamento senza olio
Tolleranza alla corsa
±0,5 mm

Forza teorica di uscita (N)

Foro (mm)
Area (mm²)
0,2MPa
0,4 MPa
0,6MPa
0,7MPa
4
12.6
2.5
5.0
7.6
8.8
6
28.3
5.7
11.3
17.0
19.8
8
50.3
10.1
20.1
30.2
35.2
10
78.5
15.7
31.4
47.1
54.9
12
113.1
22.6
45.2
67.9
79.2
16
201.1
40.2
80.4
120.7
140.8
20
314.2
62.8
125.7
188.5
219.9




Suggerimenti per l'applicazione e la selezione

   ✅ Applicazioni tipiche

     -- Micro jig per elettronica 3C, trasporto chip, inserimento connettori;

     -- Elaborazione di campioni di apparecchiature mediche, meccanismo di micro spinta;

     -- Posizionamento di wafer semiconduttori, attuatore miniaturizzato per camere bianche;

     -- Fermo di automazione, bloccaggio e posizionamento a corsa breve.

   ⚠️ Promemoria della selezione

     -- Non adatto per carichi sfalsati laterali pesanti; aggiungere una guida se esiste una forza laterale.

     -- Piastra di schermatura magnetica necessaria quando più cilindri sono installati fianco a fianco.


Riassunto di una frase

      Il cilindro pneumatico ultra compatto SOLH CDUJB a montaggio libero consente l'installazione multidirezionale senza staffa, micro attuatore lineare ideale per l'automazione di precisione in spazi limitati nei settori 3C, medico e dei semiconduttori.
