Cilindro rotondo leggero in alluminio serie CG1 / CDG1

Marca: SOLH di Riche Technology

Panoramica del prodotto

    Cilindro rotondo leggero in alluminio SOLH CG1/CDG1, alesaggio φ20~100 mm, sostituto successore della vecchia serie SMC CA1 con dimensioni di montaggio completamente intercambiabili. Caratteristiche: installazione leggera e universale, disposizione delle tubazioni flessibile, bassa rumorosità e prestazioni ad alta velocità. Ampiamente utilizzato in linee di trasporto automatizzate, apparecchiature elettroniche, macchinari per l'imballaggio, apparecchiature dell'industria leggera per carichi leggeri e medi, corse lunghe e applicazioni alternative ad alta frequenza.

Struttura principale e caratteristiche del design

   1. Standard: cilindro rotondo leggero SMC di nuova generazione, sostituzione diretta per la serie CA1.

   2. Materiale: canna e tappi terminali in alluminio estruso, stelo cromato duro. 30% più leggeri rispetto ai cilindri standard convenzionali, elevata resistenza e buona dissipazione del calore.

   3. Struttura: tappi terminali filettati, forma rotonda diritta, facile smontaggio e manutenzione. 4 porte d'aria direzionali (intervallo di 90°), disposizione delle tubazioni altamente flessibile.

   4. Varianti di operazione

     -- CG1B a doppio effetto: alimentazione d'aria su entrambe le estremità, modello standard più comune

     -- CG1S / CG1T Semplice effetto: S=ritorno a molla; T=estensione della molla, ripristino automatico dopo l'interruzione dell'aria

     -- Doppia asta CG1W: asta estesa su entrambi i lati, movimento sincrono, capacità antitorsione migliorata

     -- Asta non rotante CG1K: stelo esagonale per posizionamento preciso e anti-torsione

   4. Cuscino: cuscino in gomma standard; cuscino d'aria (suffisso A) opzionale per ridurre l'impatto e il rumore ad alta velocità.

   5. Tenuta: tenuta composita a basso attrito con scanalatura del serbatoio dell'olio, bassa pressione di avvio, funzionamento senza olio, durata ≥8 milioni di cicli.

   6. Rilevamento della posizione: CDG1 dotato di anello magnetico integrato, compatibile con sensori M9B/A93/Z73 per il feedback della posizione del pistone; CG1 senza magnete, non è possibile installare interruttori magnetici.

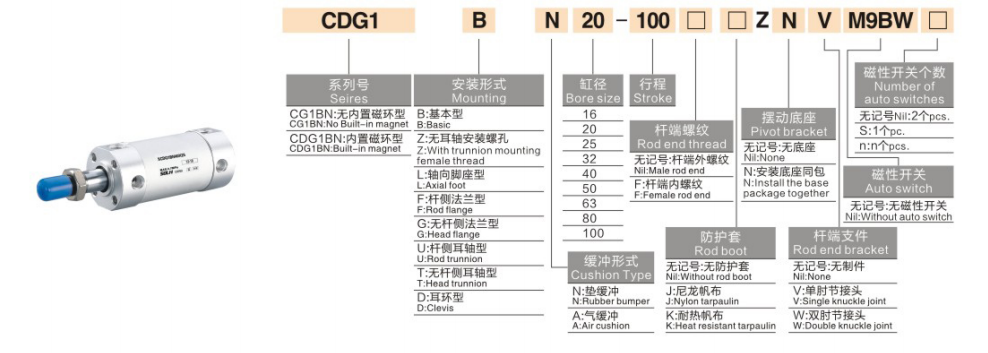

Regola di codifica del modello completa

   1. Esempio di modello: CDG1BN25-100Z

   2. Esempi di riferimenti d'ordine standard

     -- CDG1BN32-200Z: alesaggio 32, corsa 200, doppio effetto, magnete incorporato, filettatura stelo femmina

     -- CDG1S40-100Z: alesaggio 40, corsa 100, ritorno a molla a semplice effetto, magnete incorporato

     -- CDG1K50-150Z: alesaggio 50, corsa 150, stelo esagonale antirotazione

Specifiche tecniche del nucleo universale

Forza teorica di spinta e trazione a 0,5 MPa (asta singola, unità: N)

   1. CG1B a doppia azione

  2. CG1S a semplice effetto (ritorno a molla a 0,5 MPa)

Forme di montaggio e modelli derivati

   1. Opzioni di montaggio

     -- Tipo base B: installazione diretta tramite filettatura del cappuccio terminale (più comune)

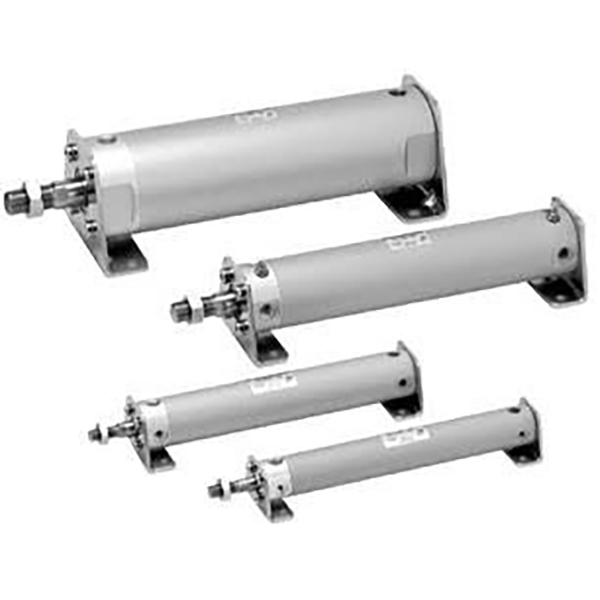

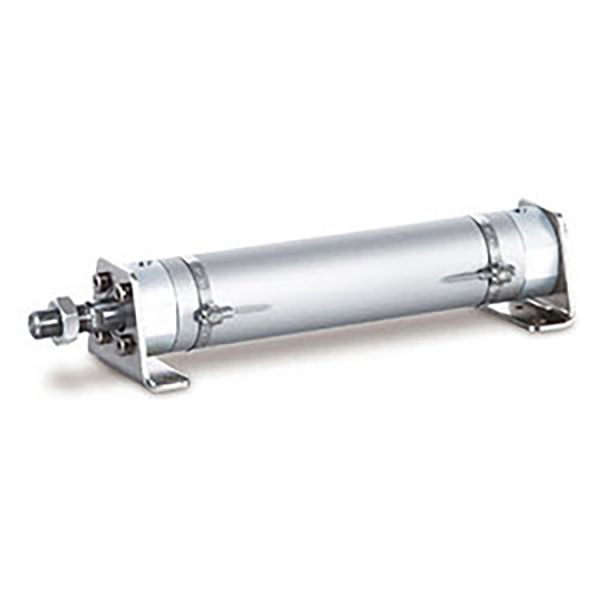

     -- Montaggio con piede L: staffa con piede assiale per il montaggio laterale

     -- Flangia F/G: fissaggio piastra flangiata lato stelo/lato testa

     -- Cerniera C/D: cerniera singola/doppia per meccanismo oscillante

     -- E Perno: supporto perno lato testa per rotazione e movimento oscillante

   2. Principali serie dei derivati

     -- CDG1B: Doppio effetto standard con magnete incorporato

     -- CDG1S/T: Ritorno a molla a semplice effetto/estensione a molla

     -- CDG1W: Stelo passante doppio effetto

     -- CDG1K: Stelo esagonale antirotazione

     -- CDG1R: versione sottile a montaggio diretto per spazio assiale limitato

     -- CDG1KR: Montaggio diretto + stelo antirotazione doppio effetto

Guida alla selezione rapida in 3 passaggi

   1. Selezione del foro: calcolare la spinta richiesta e il carico orizzontale, riservare un margine di sicurezza ≥50%; dare priorità a CG1 per applicazioni con carico medio-leggero e corsa lunga.

   2.  Conferma della corsa: aggiungere un margine di corsa aggiuntivo di 10~20 mm; Corsa massima: doppio effetto ≤1000mm, semplice effetto ≤300mm.

   3.  Corrispondenza della configurazione

     -- Funzionamento: Doppio effetto → B; ritorno a molla a semplice effetto → S; requisito antitorsione → K

     -- Cuscino: aggiungere il suffisso A cuscino d'aria quando si opera a velocità > 500 mm/s

     -- Feedback di posizione: scegliere il modello dotato di magnete CDG1, abbinare i sensori M9B/A93

Riassunto di una frase

     Il cilindro rotondo leggero in alluminio SOLH CG1/CDG1 è completamente intercambiabile con la serie SMC CA1, design leggero con tubazioni multidirezionali, molteplici scelte di montaggio, attuatore lineare a corsa lunga ideale per linee di produzione di imballaggio, trasportatori e automazione elettronica.
