Cilindro leggero ultracorto serie CG3 | Cilindro pneumatico compatto ad alta velocità di nuova generazione

Marca: SOLH di Riche Technology

1. Panoramica del prodotto e caratteristiche strutturali principali

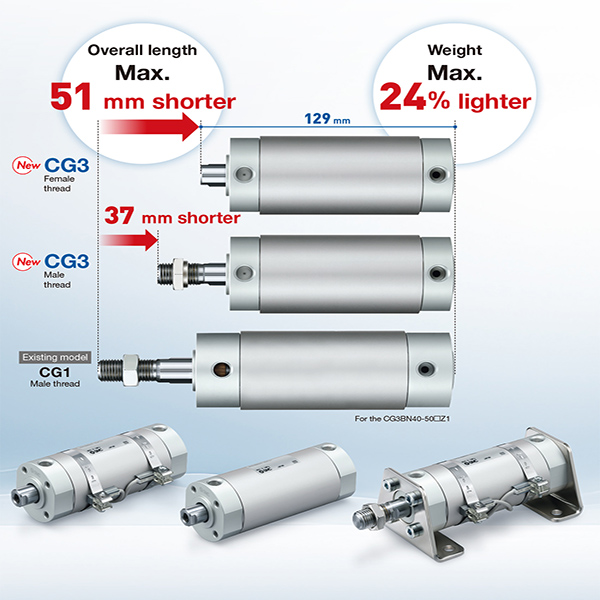

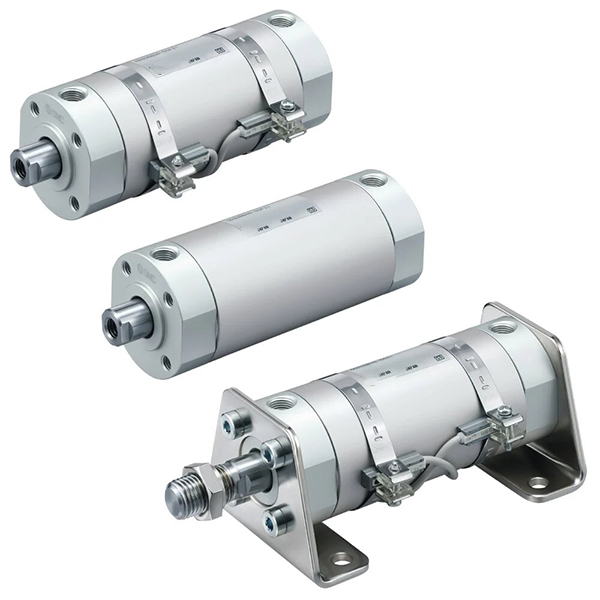

     La serie SOLH CG3/CDG3 è un cilindro pneumatico leggero in lega di alluminio ultracorto di nuova generazione, che funge da aggiornamento diretto e sostituzione della tradizionale serie CG1. Copre un'ampia gamma di alesaggi da φ20 a φ100 mm, con una riduzione massima della lunghezza complessiva di 51 mm e una riduzione del peso del 24% rispetto al CG1. Caratterizzato da corpo ultracompatto, peso ultraleggero, funzionamento silenzioso ad alta velocità e design esente da manutenzione senza olio, è perfettamente adatto per scenari operativi con carichi medi e leggeri, corsa lunga, alta frequenza e spazio limitato, ampiamente applicato in linee di produzione automatizzate, apparecchiature elettroniche, macchinari per l'imballaggio e sistemi di automazione industriale leggera.

  1.1 Standard di settore e forte intercambiabilità

     Sviluppata sulla base dello standard del cilindro tondo di tipo corto SMC di nuova generazione, la serie CG3 vanta un'eccellente intercambiabilità di montaggio con la vecchia serie CG1 pur ottenendo dimensioni complessive più compatte, aggiornando efficacemente le vecchie apparecchiature e ottimizzando la disposizione dello spazio meccanico senza complicate modifiche strutturali.

  1.2 Struttura in materiale leggero di alta qualità

     Adozione di una lega di alluminio ad alta resistenza per il tubo del cilindro e i coperchi terminali, abbinata allo stelo del pistone cromato duro. La formula del materiale ottimizzato riduce il peso complessivo del 24% rispetto al CG1, caratterizzato da elevata resistenza strutturale, eccellente dissipazione del calore e forte resistenza alla deformazione, garantendo un funzionamento stabile ad alta frequenza a lungo termine.

  1.3 Struttura compatta integrata e tubazioni flessibili

     Il tubo del cilindro integrato e la struttura del coperchio terminale con design di bloccaggio della filettatura semplificano lo smontaggio, il montaggio e la manutenzione quotidiana. L'innovativo layout delle tubazioni a 4 vie (intervallo di 90°) offre la massima libertà per l'installazione e le tubazioni, risolvendo il collo di bottiglia dell'installazione dovuto allo spazio ristretto delle apparecchiature e supportando schemi di layout meccanici diversificati.

  1.4 Tipi di movimento diversificati per una copertura completa dello scenario

     • Doppio effetto (CG3B): Movimento alternativo con presa d'aria a doppia estremità, il tipo standard più universale per la guida lineare automatizzata convenzionale.

     • Semplice effetto (CG3S/T): S = Ritorno a molla, T = Ritorno a molla; ripristino automatico dopo un'interruzione di corrente per interblocchi di sicurezza e scenari di ripristino di emergenza.

     • Doppia asta (CG3W): Movimento sincrono con stelo a doppia estremità, corsa effettiva raddoppiata ed eccellente resistenza alla torsione per meccanismi speciali di collegamento e posizionamento.

     • Asta antirotazione (CG3K): Stelo esagonale antitorsione, rotazione zero durante il funzionamento per garantire posizionamenti ripetuti di alta precisione.

  1.5 Tampone ottimizzato e sistema di tenuta di fascia alta

     Tampone in gomma standard ad alta elasticità (N) per assorbimento degli urti di base e riduzione del rumore; Ammortizzatore d'aria di tipo A opzionale per operazioni frequenti ad alta velocità per eliminare l'impatto finale e prolungare la durata. Dotato di anello di tenuta composito a basso attrito e scanalatura di stoccaggio dell'olio incorporata, il cilindro presenta una pressione di avvio ultrabassa, un funzionamento stabile e prestazioni di manutenzione senza olio, con una durata di oltre 8 milioni di cicli.

  1.6 Configurazione di induzione intelligente

     Il modello CDG3 è dotato di anello magnetico integrato, compatibile con gli interruttori magnetici della serie M9B/A93/Z73 per il rilevamento della posizione del pistone in tempo reale e il controllo automatico del collegamento del segnale PLC; La versione non magnetica CG3 è applicabile per movimenti ciclici semplici senza requisiti di rilevamento della posizione.

2. Regole complete per la denominazione dei modelli ed esempi di ordini

 1. Struttura tipica del modello: CDG3BN25-100Z

  2. Esempi di ordini standard

     • Modello magnetico con filettatura femmina a doppio effetto: CDG3BN32-200Z (alesaggio φ32, corsa 200 mm, dotato di magnete, filettatura estremità stelo femmina)

     • Modello con ritorno a molla magnetico a semplice effetto: CDG3S40-100Z (alesaggio φ40, corsa 100 mm, ripristino a molla a semplice effetto, dotato di magnete)

     • Modello di precisione magnetico non rotante: CDG3K50-150Z (alesaggio φ50, corsa 150mm, stelo antitorsione esagonale)

3. Parametri tecnici principali (tipo standard)

4. Dati teorici di spinta e tensione di 0,5 MPa

  4.1 Tabella di spinta e tensione a doppia azione (CG3B).

  4.2 Tabella delle prestazioni a semplice effetto (CG3S con ritorno a molla).

5. Tipi di montaggio e modelli derivati

 5.1 Metodi di montaggio universali diversificati

     • B Tipo base: Installazione diretta tramite filettatura del coperchio terminale, il metodo di montaggio più universale ed economico per la guida lineare standard.

     • Supporto per piede L: Fissato tramite piedino assiale, appositamente progettato per l'installazione laterale e scenari di fissaggio orizzontale.

     • Montaggio con flangia F/G: Montaggio piatto con flangia laterale lato stelo/senza stelo per posizionamento fisso verticale e stabilizzazione di carichi pesanti.

     • Attacco a cerniera C/D: Attacco cerniera maschio/cerniera femmina, adatto per strutture meccaniche oscillanti e di collegamento.

     • E Supporto per perno: Installazione con perno laterale senza stelo, ideale per condizioni di lavoro ribaltabili e oscillanti.

  5.2 Serie di derivati ​​principali

     • CDG3B: Tipo magnetico a doppio effetto (modello mainstream standard)

     • CDG3S/T: Tipo magnetico a semplice effetto (ritorno a molla/estensione a molla)

     • CDG3W: Tipo magnetico a doppio stelo e doppio effetto

     • CDG3K: Tipo magnetico ad asta esagonale non rotante

     • CDG3R: Tipo ultrasottile a montaggio diretto per stazioni di apparecchiature con spazi estremamente limitati

6. Confronto selezione CG3 vs CG1

7. Guida alla selezione rapida in 3 passaggi

     1. Selezione del foro: Selezionare la dimensione del foro appropriata in base al peso effettivo del carico, riservare un margine di sicurezza non inferiore al 50%. Dai priorità alla serie CG3 per condizioni di lavoro con carichi leggeri e spazi limitati.

     2. Selezione del tratto: Imposta la corsa di lavoro effettiva più un margine di sicurezza di 10~20 mm. Seguire le regole della corsa standard: doppio effetto ≤300mm, semplice effetto ≤100mm.

     3. Configurazione funzionale: Scegliere B per il movimento alternativo convenzionale a doppio effetto; S per scenari di sicurezza con ripristino a molla a semplice effetto; K per un posizionamento antitorsione ad alta precisione. Selezionare il buffer d'aria di tipo A per il funzionamento ad alta velocità (>500 mm/s) per ridurre l'impatto e il rumore. Scegli il modello magnetico CDG3 abbinato agli interruttori M9B/A93 per il rilevamento della posizione in tempo reale e il controllo automatico.

Riassunto di una frase

     Il cilindro leggero ultracorto di nuova generazione SOLH CG3 è caratterizzato da un corpo leggero ultracompatto, funzionamento silenzioso ad alta velocità, prestazioni senza olio esenti da manutenzione e metodi di montaggio diversificati, fornendo soluzioni di movimento lineare ad alto costo e poco ingombranti per apparecchiature automatizzate ad alta frequenza con carico medio e leggero.
