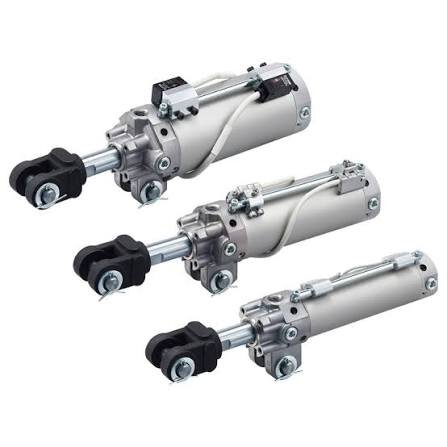

Cilindro di serraggio serie CKG1 (CKP1) | Cilindro per carichi pesanti montato su asta con interruttori antimagnetici

Marca: SOLH di Riche Technology

1. Panoramica del prodotto e differenze strutturali principali

     Le serie SOLH CKG1/CKP1 sono cilindri di bloccaggio per carichi pesanti montati su stelo appositamente progettati per la saldatura e ambienti con forte interferenza magnetica. Disponibile con alesaggio φ40/50/63 mm con corse standard da 50 mm a 200 mm, questa serie è dotata di interruttori magnetici originali anti-forte campo magnetico che supportano il montaggio in 3 direzioni. Caratterizzato da una struttura leggera e compatta, funzionamento stabile in condizioni di intensa interferenza magnetica, forza di serraggio elevata e velocità di movimento regolabile, è perfettamente applicabile ad impianti di saldatura ad arco/saldatura a punti, fissaggio di macchine utensili e stazioni di serraggio automatizzate per carichi pesanti. La serie è divisa in due modelli: CKG1 con anelli magnetici integrati standard e CKP1 con anelli magnetici integrati ad alta potenza per diverse esigenze antimagnetiche.

1.1 Divisione funzionale della serie

     • CKG1 (Anello magnetico standard): Abbinato agli interruttori antimagnetici D-P3DWA / D-P4DW. Adatto per normali ambienti magnetici forti e scenari a prova di spruzzi di saldatura ad arco. Codici antispruzzo opzionali: -XC88 / -XC89 / -XC91, che offrono prestazioni anti-interferenza stabili e convenienti per le stazioni di saldatura convenzionali.

    • CKP1 (Anello magnetico ad alta potenza): Dotato di potenti anelli magnetici integrati migliorati e compatibile con gli interruttori antimagnetici di alta qualità D-P79WSE / D-P74L / Z. Fornisce una maggiore capacità di interferenza antimagnetica e un'induzione del segnale più stabile, ideale per condizioni di lavoro di saldatura ad alto campo magnetico e ad alta frequenza.

1.2 Struttura unica montata su asta

     L'asta di montaggio dell'interruttore magnetico è progettata integralmente sul lato dell'asta del pistone, supportando l'installazione in 3 direzioni (alto/sinistra/destra). Il layout integrato evita interferenze dell'attrezzatura e collisioni meccaniche, garantendo un cablaggio flessibile e un rilevamento stabile del segnale in layout compatti dell'attrezzatura di saldatura.

1.3 Aggiornamento compatto e design intercambiabile

     La struttura ottimizzata del corpo del cilindro riduce la lunghezza complessiva di 7 mm per il modello CKP1-40, con una riduzione del peso complessivo del 7%. Il modello φ63-150mm pesa solo 1,82 kg. Dimensioni di installazione completamente intercambiabili con la tradizionale serie CK1 di vecchio tipo, realizzando sostituzioni e aggiornamenti diretti senza modificare le strutture degli apparecchi.

1.4 Prestazioni pesanti e durevoli

     Adotta una struttura controllabile bidirezionale a doppio effetto con buffer d'aria a doppia estremità standard per un movimento di bloccaggio e rilascio stabile. Lo stelo del pistone è sottoposto a un trattamento di cromatura dura e il corpo del cilindro adotta un processo di anodizzazione dura, realizzando un'eccellente resistenza all'usura e agli urti. Il design senza olio si adatta ad ambienti puliti e condizioni di lavoro di saldatura difficili con bassa manutenzione.

2. Regole complete per la denominazione dei modelli ed esempi di ordini

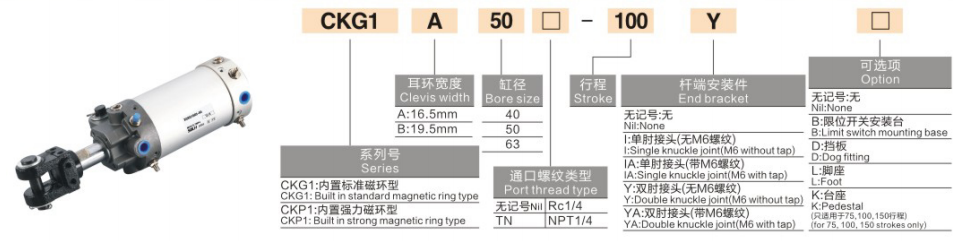

  1. Esempi di modelli tipici: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Esempi di ordini standard

     • Configurazione magnetica standard CKG1: CKG1A63-50YZ-P4DWL (Anello magnetico standard, larghezza dell'occhio 16,5 mm, foro φ63, corsa 50 mm, montato su asta, con interruttore antimagnetico P4DWL)

     • Configurazione magnetica ad alta potenza CKP1: CKP1B40-75Z-P79WSE (Anello magnetico ad alta potenza, larghezza dell'occhio per carichi pesanti 19,5 mm, foro φ40, corsa 75 mm, montato su asta, con interruttore antimagnetico di alta qualità P79WSE)

3. Parametri tecnici generali (condizione standard 20 ℃, 0,5 MPa)

  3.1 Specifiche di base

     • Modalità operativa: A doppio effetto (bloccaggio/rilascio controllabile bidirezionalmente)

     • Intervallo di pressione di esercizio: 0,05~1,0MPa; Pressione di prova: 1,5 MPa

     • Temperatura ambiente: -10℃~60℃ (con interruttore magnetico); -10℃~70℃ (senza interruttore)

     • Velocità operativa del pistone: 50~300mm/s (regolazione della velocità del filo, corpo del cilindro non sporgente)

     • Modalità buffer: Buffer d'aria standard a doppia estremità; buffer d'aria double-end potenziato opzionale (-X1515)

     • Modalità di lubrificazione: Funzionamento senza olio

     • Funzione interruttore magnetico: Design professionale anti-forte campo magnetico, esclusiva installazione su asta in 3 direzioni

3.2 Forza di bloccaggio teorica (unità: kN @0,5 MPa)

3.3 Peso del prodotto (unità: kg a corsa 100 mm)

4. Abbinamento interruttore magnetico anti-forte (vantaggio principale del tipo con montaggio su asta)

     Installazione e vantaggi ambientali: La struttura integrata dell'asta dell'interruttore supporta l'installazione arbitraria in 3 direzioni, evitando efficacemente l'accumulo di scorie di saldatura e le interferenze meccaniche del dispositivo. Gli interruttori abbinati adottano un design professionale a prova di schizzi e polvere, adattandosi completamente ad ambienti di lavoro di saldatura difficili e complessi con un'uscita del segnale stabile e affidabile.

5. Scenari applicativi tipici

     • Stazioni di dispositivi di saldatura: Specializzato per la saldatura ad arco e il bloccaggio di pezzi di saldatura a punti, il posizionamento a prova di spruzzi d'acqua e il fissaggio degli utensili di saldatura. Il design professionale antimagnetico e antispruzzo risolve i problemi di deriva del segnale e di guasti nella saldatura di ambienti magnetici forti.

     • Macchine utensili e centri di lavoro: Applicato al fissaggio di pezzi con carichi pesanti, al bloccaggio dello stampo e al posizionamento preciso a corsa breve. L'elevata forza di serraggio e l'eccellente capacità anti-deflessione garantiscono una tolleranza di lavorazione stabile.

     • Stazioni automatizzate per carichi pesanti: Adatto per il bloccaggio di pallet pesanti, la limitazione del trasferimento e il posizionamento del meccanismo di ribaltamento. Fornisce un'azione ciclica coerente e stabile con una forte resistenza alle interferenze ambientali.

     • Aree di lavoro con forti campi magnetici: Perfetto per stazioni abbinate ad elettromagneti, bloccaggio vicino a motori ad alta frequenza e posizionamento in zone con forte interferenza magnetica. Gli interruttori antimagnetici dedicati garantiscono segnali di posizione affidabili al 100%.

6. Confronto rapido tra serie CKG1 e CKP1

7. Guida alla selezione rapida in 3 passaggi

   1. Selezione della dimensione del foro: Selezionare la dimensione del foro in base al carico di bloccaggio effettivo. Seguire la regola: forza di bloccaggio teorica ≥ carico effettivo × 1,5 fattore di sicurezza. φ40 per carico leggero, φ50 per carico medio, φ63 per condizioni di lavoro con carico pesante.

   2. Selezione del tratto: La corsa standard varia da 50 mm a 200 mm. Riservare un margine di corsa extra di 5~10 mm in base all'altezza del pezzo per evitare interferenze meccaniche durante l'azione di bloccaggio.

   3. Corrispondenza della configurazione

￮ Anello magnetico e interruttore: Scegli CKG1 + P4DW per ambienti di saldatura ordinari; selezionare CKP1 + P79WSE per stazioni di saldatura ad alta frequenza e ad alta interferenza.

￮ Specifica della larghezza degli occhi: C=12,5 mm per spazi di installazione ristretti; A=16,5 mm per uso generale standard; B=19,5 mm per scenari di bloccaggio con carichi pesanti.

Riassunto di una frase

     I cilindri di serraggio per carichi pesanti montati su stelo serie SOLH CKG1/CKP1 sono soluzioni pneumatiche antimagnetiche professionali per i settori della saldatura, caratterizzati da installazione di interruttori a 3 direzioni, funzionamento senza olio, buffer d'aria standard e dimensioni di installazione intercambiabili. CKG1 offre prestazioni magnetiche anti-AC convenienti, mentre il CKP1 aggiornato offre capacità anti-interferenza AC/DC superiori, entrambi ideali per un bloccaggio pesante e stabile in ambienti complessi con forte magnetismo e saldatura.
