Minicilindro in acciaio inossidabile serie CM2 / CDM2 (doppio / semplice effetto)

Marca: SOLH di Riche Technology

Panoramica del prodotto

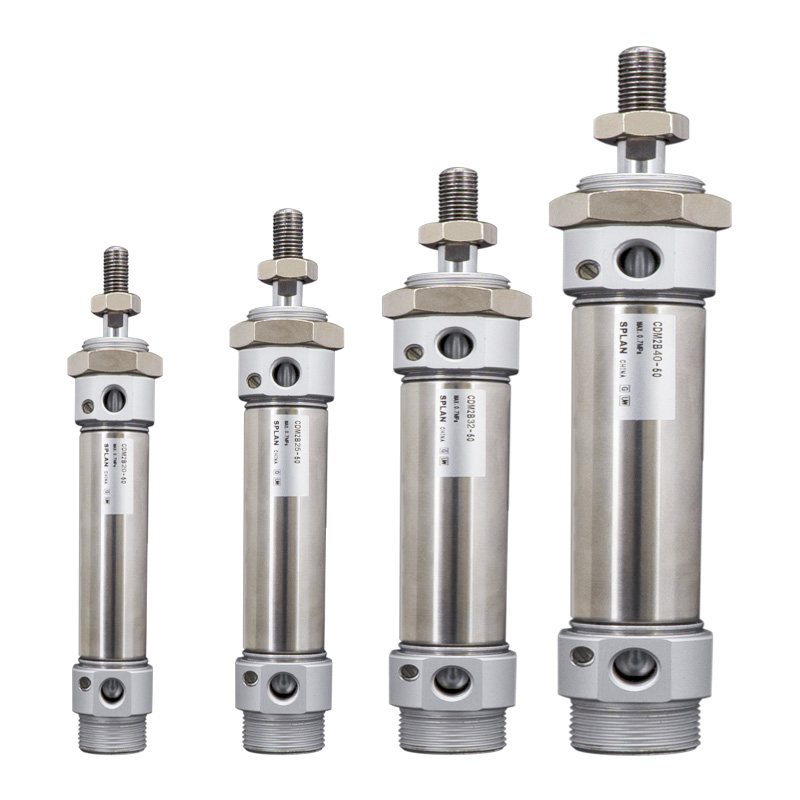

     SOLH CM2 / CDM2 sono cilindri rotondi standard in acciaio inossidabile JIS B 8356, diametro φ20/25/32/40 mm. Prestazioni posizionate tra i micro minicilindri ed i cilindri standard. Vantaggi principali: resistenza alla corrosione, lunga durata, opzioni di montaggio diversificate, potenza di spinta media compatta. Ampiamente adottato per stazioni di carico medio nel settore alimentare, farmaceutico, elettronico, dell'imballaggio e dell'automazione pulita.

Struttura principale e caratteristiche del design

   1. Standard: conforme a JIS B 8356, corpo rotondo con dimensioni di montaggio universali.

   2. Materiale: canna, stelo e cappucci terminali in acciaio inossidabile 304, antiruggine, resistente all'umidità, agli acidi deboli, agli alcali deboli e agli ambienti puliti.

   3. Struttura: tappi terminali bloccati da filettature, profilo tondo dritto, elevata resistenza meccanica e facile manutenzione.

   4. Varianti di operazione

     -- CM2B a doppio effetto: alimentazione d'aria su entrambe le estremità, il modello standard più popolare

     -- CM2S / CM2T Semplice effetto: S=ritorno a molla; T=estensione della molla, ripristino automatico dopo l'interruzione dell'aria

     -- Asta doppia CM2W: asta estesa su entrambi i lati, movimento sincrono, corsa effettiva raddoppiata

     -- Asta non rotante CM2K: stelo esagonale, antitorsione per un posizionamento preciso

   5. Cuscino: cuscino in gomma standard; cuscino d'aria (suffisso A) opzionale per ridurre il rumore dell'impatto ad alta velocità.

   6. Tenuta: tenuta bidirezionale a basso attrito con scanalatura per il serbatoio dell'olio. Bassa pressione di avvio, funzionamento senza olio, durata ≥8 milioni di cicli.

   7. Rilevamento della posizione: versione CDM2 dotata di anello magnetico integrato, compatibile con interruttori magnetici M9B/A93/Z73 per il feedback della posizione del pistone.

Regola di codifica del modello completa

   1. Esempio di modello: CDM2B20-100A-B

   2. Esempi di riferimenti d'ordine standard

     -- CDM2B25-50-B：Alesaggio 25, corsa 50, doppio effetto, magnete incorporato, ammortizzo in gomma

     -- CDM2S32-75-B: Alesaggio 32, corsa 75, ritorno a molla a semplice effetto

     -- CDM2K40-100-B: alesaggio 40, corsa 100, stelo esagonale antirotazione

Specifiche tecniche del nucleo universale

Forza teorica di spinta e trazione a 0,5 MPa (asta singola, unità: N)

   1. Doppio effetto CM2B

   2. CM2S a semplice effetto (ritorno a molla a 0,5 MPa)

Forme di montaggio e modelli derivati

   1. Opzioni di montaggio

     -- Tipo base B: installazione diretta tramite filettatura del cappuccio terminale (più comune)

     -- Montaggio con piede L: fissaggio della staffa del piede assiale

     -- Flangia F/G: flangia lato stelo/flangia lato testa

     -- Cerniera C/D: Cerniera singola/cerniera doppia

     -- E Perno: perno lato testa per movimento oscillante

   3. Principali serie dei derivati

     -- CDM2B: Doppio effetto standard con magnete incorporato

     -- CDM2S/T: Ritorno a molla a semplice effetto/estensione a molla

     -- CDM2W: Stelo passante doppio effetto

     -- CDM2K: Stelo esagonale antirotazione

     -- CDM2R: versione sottile a montaggio diretto per spazio assiale limitato

Guida alla selezione rapida in 3 passaggi

   1. Selezione del foro: calcolare la spinta richiesta e il carico orizzontale, riservare un margine di sicurezza ≥50%; selezionare CM2 preferibilmente per applicazioni a carico medio.

   2. Conferma della corsa: aggiungere un margine di corsa extra di 10~20 mm; Corsa massima: doppio effetto ≤300mm, semplice effetto ≤100mm.

   3. Corrispondenza della configurazione

     -- Funzionamento: Doppio effetto → B; ritorno a molla a semplice effetto → S; requisito antitorsione → K

     -- Ammortizzo: aggiungere il suffisso A (ammortizzo pneumatico) per il movimento alternativo ad alta velocità

     - Feedback di posizione: scegli il modello dotato di magnete CDM2, abbina gli interruttori magnetici M9B/A93

Riassunto di una frase

     Il cilindro pneumatico rotondo SOLH CM2/CDM2 JIS in acciaio inossidabile standard è completamente intercambiabile con la serie CM2 importata, disponibile nelle varianti a doppio effetto, a semplice effetto, a doppio stelo e con stelo non rotante, molteplici opzioni di montaggio, attuatore lineare a spinta media ideale per apparecchiature alimentari, mediche, elettroniche e di automazione pulita degli imballaggi.
