Cilindro pneumatico standard ISO15552 serie CP96S (doppio cuscino per carichi pesanti)

Marca: SOLH di Riche Technology

Panoramica del prodotto

     Il cilindro a tiranti della serie SOLH CP96S è conforme allo standard internazionale ISO15552 / VDMA24562. Adotta un cilindro con profilo in alluminio dotato di sistema a doppio cuscino (cuscino d'aria regolabile + tampone in gomma). Presenta bassa rumorosità, elevata rigidità, adatto per applicazioni di automazione per carichi pesanti alternativi ad alta velocità e ad alta frequenza e a corsa lunga. Interscambio meccanico diretto con la serie originale CP96S.

Struttura principale e caratteristiche del design

   1. Struttura: Canna profilata con tiranti incorporati, più leggera del 15% rispetto ai tradizionali cilindri a tiranti. Il doppio cuscino assorbe notevolmente l'impatto finale e riduce il rumore di funzionamento.

   2. Materiale: canna in alluminio anodizzato duro, tappi terminali ad alta resistenza, stelo cromato duro. Resistente all'usura e lunga durata.

   3. Varianti di operazione

     -- CP96S: Modello standard a stelo semplice e doppio effetto

     -- CP96SD (suffisso W): Stelo passante a doppio effetto, ottime prestazioni antitorsione

     -- Suffisso -S: anello magnetico incorporato per interruttore magnetico

   4. Sistema di cuscino: cuscino d'aria + tampone in gomma composita, perfetto per il ciclismo ad alta velocità da 50 ~ 1000 mm/s.

   5. Elevata rigidità: tappi terminali lavorati con precisione, piccola deflessione dello stelo del pistone, forte resistenza al carico disassato.

   6. Scanalatura del sensore: slot riservati per interruttori magnetici serie M9B, A93.

   7. Intercambiabilità: dimensione standard ISO15552, compatibile con accessori serie SE, SAI, DNC.

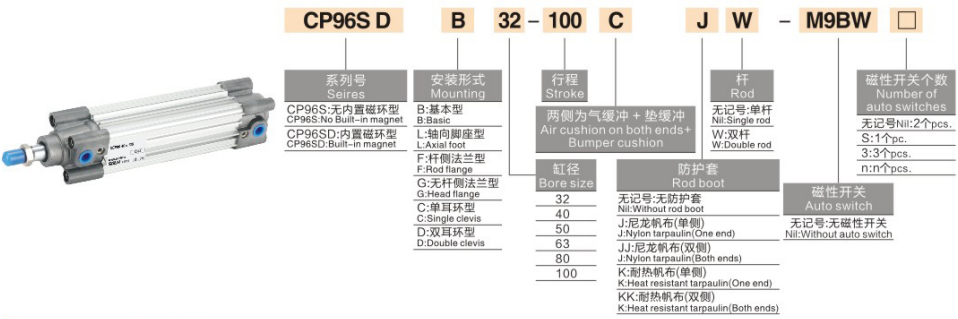

Regola di codifica del modello completa

   1. Esempio di modello: CP96SB40-100W-S

   2. Esempi di ordini standard

     -- CP96SB50-200-S: Alesaggio 50, corsa 200, stelo semplice, tipo base con magnete

     -- CP96SF63-150W: Alesaggio 63, corsa 150, doppio stelo, montaggio con flangia lato stelo

Specifiche tecniche principali

Forza teorica di spinta e trazione a 0,5 MPa (asta singola, unità: N)

Tipi di montaggio e modelli derivati

   1. Opzioni di montaggio

     -- Base, montaggio con piedini, flangia anteriore/posteriore, cerniera singola/doppia.

   2. Principali serie dei derivati

     -- CP96S / CP96SD: modello ad asta singola e ad asta doppia

     -- CP96SK: cilindro personalizzato per alta temperatura

     -- CP96SR: stelo in acciaio inossidabile per ambienti con leggera corrosione

Guida alla selezione rapida in 3 passaggi

   1. Selezione del foro: calcolare la spinta richiesta, riservare un margine di sicurezza ≥50%; dare priorità al CP96S per esigenze di alta velocità e bassa rumorosità.

   2. Conferma della corsa: aggiungere un margine di sicurezza di 10~20 mm; corsa massima standard 800mm, personalizzata fino a 2000mm.

   3. Corrispondenza della configurazione

     -- Feedback di posizione: scegli il modello con magnete -S con interruttori magnetici M9B/A93;

     -- Montaggio: supporto con piede a L per carichi pesanti orizzontali; Flangia F per installazione verticale;

     -- Ambiente speciale: selezionare CP96SK per alte temperature, CP96SR per condizioni corrosive.

Riassunto di una frase

     Cilindro a tirante SOLH CP96S ISO15552 dotato di doppio cuscino in aria e gomma, alta velocità, bassa rumorosità, forte capacità di carico anti-offset, attuatore lineare ideale per carichi pesanti per apparecchiature di automazione dell'esportazione ad alta frequenza.
