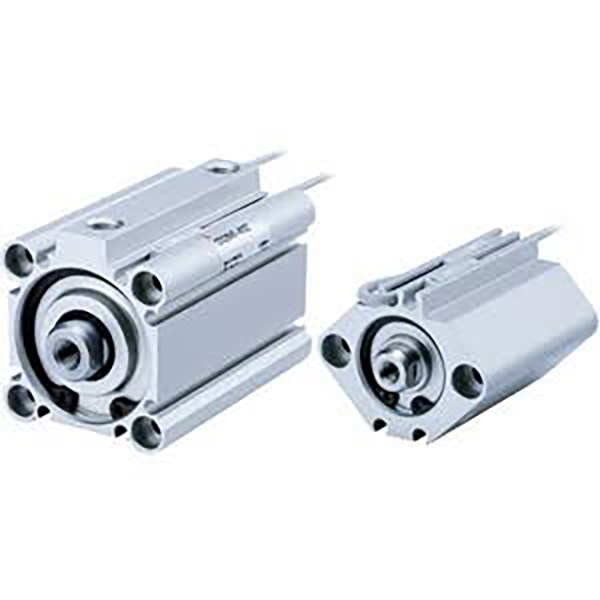

Cilindro pneumatico sottile compatto serie CQ2

Marca: SOLH di Riche Technology

Panoramica del prodotto

     Cilindro sottile compatto quadrato serie SOLH CQ2, completamente intercambiabile con lo standard CQ2 originale. Corpo ultracorto, lunghezza ridotta del 50% rispetto al cilindro a tiranti standard. Gamma completa di fori φ4~200 mm, ampiamente utilizzata per il bloccaggio, la spinta e il posizionamento nei settori dell'imballaggio, automobilistico, elettronico e dell'automazione generale.

Struttura e caratteristiche principali

     -- Corpo quadrato in alluminio ultrasottile, superficie anodizzata dura, elevata rigidità;

     -- Stelo cromato, leggero e resistente;

     -- Molteplici varianti: stelo singolo, stelo doppio, stelo antirotazione, ammortizzo pneumatico, versione a corsa ultracorta;

     -- Magnete integrato CDQ2 per il rilevamento della posizione; scanalature per sensori multi-lato, gli interruttori non sporgono;

     -- Paraurti in gomma standard, ammortizzo pneumatico opzionale per funzionamento ad alta velocità;

     -- Guarnizione a basso attrito con serbatoio dell'olio, funzionamento senza olio, durata ≥ 5 milioni di cicli.

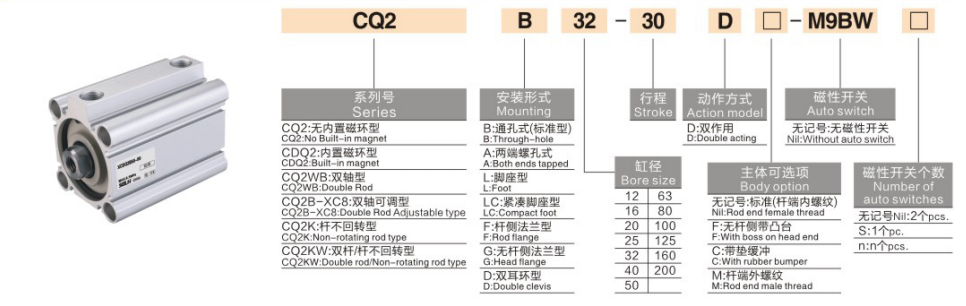

Regola di codifica del modello

   1. Esempio: CDQ2B25-50Z-M9B

     -- C: magnete incorporato (CDQ2); no C = CQ2 non magnetico

     -- DQ2: nome della serie

     -- B=asta singola; W=doppia asta; K=asta antirotazione; KW=doppia asta antirotazione

     -- 25: Diametro 4~200 mm

     -- 50: Lunghezza della corsa

     -- Z: Nuova struttura standard leggera

     -- -C: Opzione cuscino d'aria

     -- M9B: interruttore magnetico

Specifiche tecniche

Forza teorica di spinta e trazione a 0,5 MPa (asta singola)

Riassunto di una frase

     Il cilindro pneumatico sottile compatto universale SOLH CQ2 copre il passaggio totale φ4 ~ 200 mm, ricche varianti strutturali con cuscino d'aria opzionale e asta antirotazione, l'attuatore a corsa breve più utilizzato per apparecchiature di automazione salvaspazio.
