Cilindro pneumatico sottile guidato serie CQM

Marca: SOLH di Riche Technology

Panoramica del prodotto

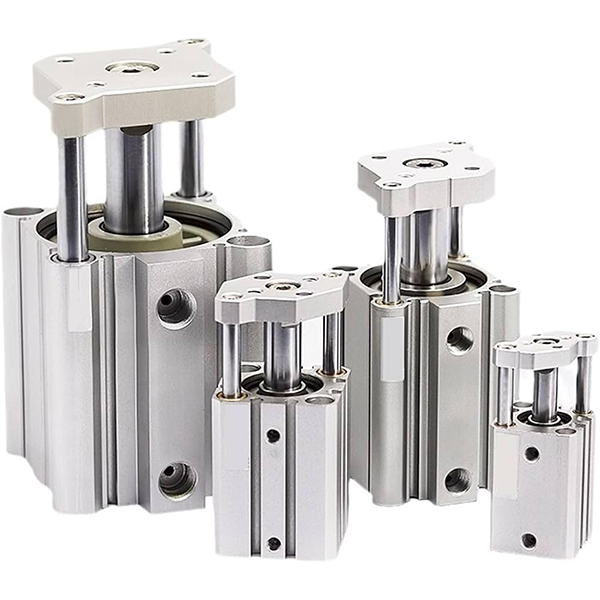

     Cilindro sottile guidato ad alta rigidità serie SOLH CQM, intercambiabile con CQM/CDQM importato. Doppia asta di guida incorporata basata sulla struttura del cilindro sottile CQ2. Migliora notevolmente la resistenza al carico laterale e le prestazioni antirotazione. Stessa lunghezza del corpo di CQ2, non è necessaria alcuna guida esterna aggiuntiva. Dimensioni di montaggio compatibili con CQ2/CQS, ampiamente utilizzate per posizionamento, bloccaggio e spinta di precisione con carico laterale.

Struttura e caratteristiche principali

     -- Corpo cilindro sottile integrato + doppie aste di guida parallele, piastra di montaggio del carico sull'estremità anteriore;

     -- Canna in alluminio anodizzato duro, stelo del pistone e aste di guida cromate;

     -- Varianti: CQM (non magnetico), CDQM (dotato di magnete), versione a lunga durata CQM-XB24;

     -- Capacità di carico laterale 2~4 volte superiore rispetto al cilindro CQ2 standard, tolleranza di rotazione ≤±0,2°;

     -- Tampone in gomma standard su entrambe le estremità, nessuna opzione di cuscino d'aria;

     -- Magnete integrato CDQM per il rilevamento dell'interruttore magnetico, installazione flessibile del sensore.

Regola di codifica del modello

   1. Esempio: CDQMB20-50-M9B

     -- C: Magnete incorporato (CDQM); vuoto = non magnetico (CQM)

     -- DQM: Codice serie per cilindro sottile guidato

     -- B/A: tipo di montaggio; B=foro passante; A=estremità del foro filettato

     -- 20: Diametro: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Lunghezza corsa 5~100 mm

     -- M9B: opzione interruttore magnetico

Specifiche tecniche

Forza teorica di spinta e trazione e carico laterale massimo @ 0,5 MPa

Riassunto di una frase

     Cilindro pneumatico sottile con stelo a doppia guida integrato serie SOLH CQM con eccellente antitorsione ed elevata capacità di carico laterale, attuatore di precisione perfetto per sostituire il cilindro CQ2 standard per applicazioni di bloccaggio e posizionamento automatizzate.
