Cilindro sottile compatto serie CQS

Marca: SOLH di Riche Technology

Panoramica del prodotto

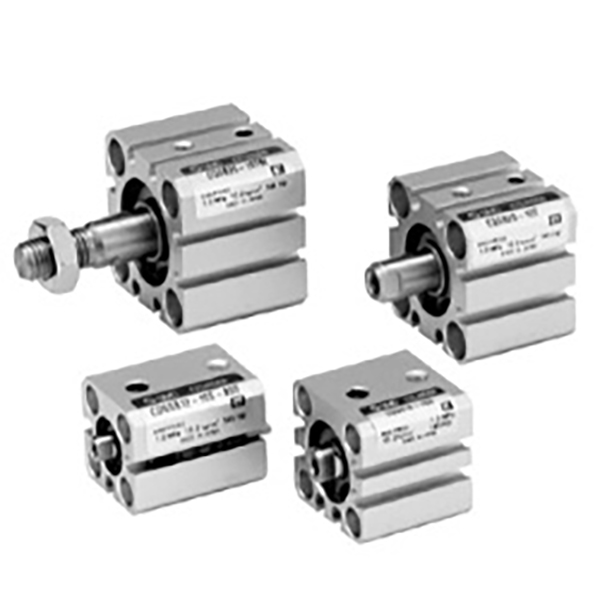

     Il cilindro sottile e compatto della serie SOLH CQS è intercambiabile con la serie SMC CQS. Progettato per spazi di installazione limitati e applicazioni a corsa breve ad alta precisione. Corpo quadrato ultrasottile, diametro foro φ12~25 mm, versione aggiornata ad alta precisione basata sulla serie CQ2. Ampiamente utilizzato nei semiconduttori, nell'elettronica 3C e nei dispositivi di automazione di precisione per il bloccaggio, la spinta e il posizionamento.

Struttura e caratteristiche principali

     -- Corpo quadrato ultrasottile, lunghezza complessiva inferiore rispetto al modello CQ2;

     -- Canna in alluminio anodizzato duro, stelo cromato, elevata rigidità;

     -- Varianti complete: stelo singolo standard, stelo doppio, stelo antirotazione, versione long life XB24;

     -- Magnete integrato CDQS per il rilevamento del sensore di posizione; slot per sensori multi-lato, il sensore non sporge all'esterno del cilindro;

     -- Cuscino in gomma fisso su entrambe le estremità, senza cuscino d'aria;

     -- Guarnizione a basso attrito con serbatoio dell'olio, funzionamento senza olio, durata ≥ 5 milioni di cicli.

Regola di codifica del modello

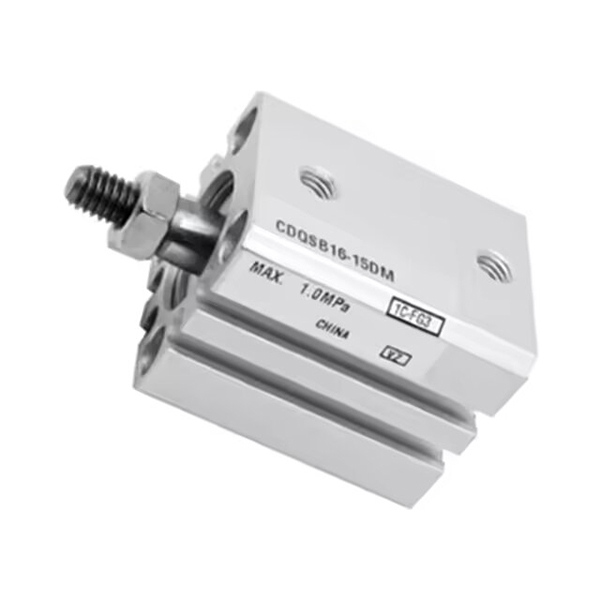

   1. Esempio: CDQSB20-50D-M9BW

     -- C: Magnete incorporato (CDQS); no C = CQS non magnetico

     -- DQS: nome della serie

     -- B=asta singola; W=doppia asta; K=asta antirotazione; KW=doppia asta antirotazione

     -- 20: Diametro 12/16/20/25 mm

     -- 50: Lunghezza corsa 5~300 mm

     -- D: Nuova struttura standard

     -- M9BW: opzione interruttore magnetico

Specifiche tecniche

Forza teorica di spinta e trazione @ 0,5 MPa

Riassunto di una frase

     Cilindro pneumatico sottile ultracompatto SOLH CQS con molteplici varianti strutturali, elevata rigidità e corpo corto, attuatore a corsa breve ad alta precisione ideale per apparecchiature di automazione 3C e semiconduttori con spazio limitato.
