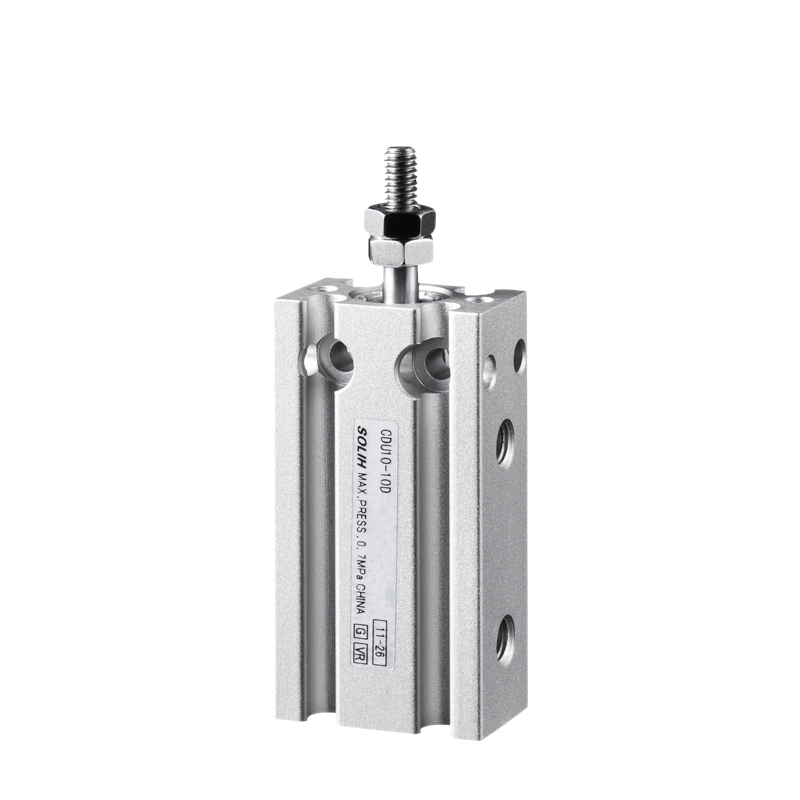

Cilindro a montaggio libero a blocco rettangolare serie SOLH CU/CDU. I fori di montaggio multisuperficie consentono l'installazione diretta in qualsiasi orientamento senza staffe. Design compatto ultrasottile ampiamente utilizzato per la spinta, il bloccaggio e il posizionamento di carichi leggeri in apparecchiature di automazione con spazio di installazione limitato.
|
Modello |
Caratteristica |
Applicazione |
| CU |
Senza anello magnetico, non può contenere interruttori magnetici |
Progetti sensibili ai costi senza feedback sulla posizione |
| CDU |
Magnete incorporato, supporta sensori magnetici CMSH/DMSH |
È necessario il rilevamento della posizione di estensione/ritrazione |
| CUK/CDUK |
Stelo antirotazione |
L'angolo del pezzo deve essere fisso, impedire la rotazione dell'albero |
| CUW/CDUW |
Stelo doppio, guida integrata, antitorsione |
Applicazioni con carico laterale e forza disassata |
-- Montaggio multidirezionale: installazione dal basso, dal lato o dall'estremità, salvo staffa di montaggio;
-- Corpo rettangolare sottile, più sottile del 40% rispetto al cilindro a tiranti standard;
-- Strutture multiple: asta singola standard, asta antirotazione, asta doppia guidata;
-- Versione con magnete integrato (CDU) con slot per sensori regolabili;
-- Cuscinetto autolubrificante, funzionamento continuo senza olio;
-- Tamponi in gomma fissi per ridurre l'impatto e il rumore.

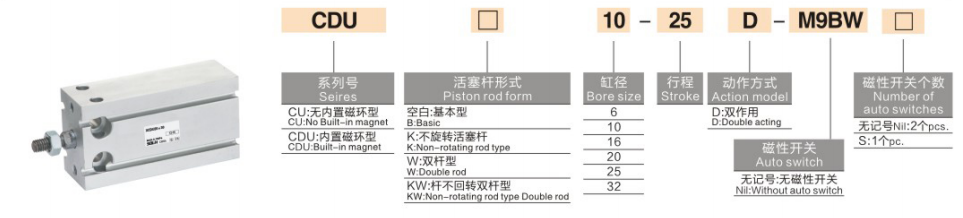

1. Esempio: CDU16×30S
-- CDU: nome della serie, C=magnete incorporato; K=asta antirotazione; W=doppia asta
-- 16: Diametro (mm): 6,10,16,20,25,32
-- 30: Lunghezza corsa (mm)
-- S: specifica standard
|
Parametro |
Specifica |
| Dimensione del foro |
6,10,16,20,25,32 mm |
| Corsa standard |
5~60 mm |
| Tipo di recitazione |
Doppio effetto (predefinito); ritorno a molla a semplice effetto/estensione in uscita |
| Pressione operativa |
Doppio effetto: 0,05~0,7MPa; A semplice effetto: 0,15~0,7MPa |
| Pressione di prova |
1,05 MPa |
| Temperatura |
-10~60℃(senza ghiaccio nell'aria) |
| Velocità del pistone |
50~500mm/s |
| Cuscino |
Paracolpi in gomma fisso su entrambe le estremità |
| Filettatura della porta |
M5×0,8 (φ6/10); PT1/8 (φ16~32) |
| Lubrificazione |
Funzionamento senza olio |
|
Foro (mm) |
Area di spinta/trazione |
0,2MPa |
0,4 MPa |
0,6MPa |
0,7MPa |
|
6 |
28.3/25.4 |
5.7/5.1 |
11.3/10.2 |
17.0/15.2 |
19.8/17.8 |
|
10 |
78,5/70,7 |
15.7/14.1 |
31.4 / 28.3 |
47.1/42.4 |
54,9/49,5 |
|
16 |
201.1/181.0 |
40.2/36.2 |
80,4/72,4 |
120,7/108,6 |
140,8/126,7 |
|
20 |
314.2/282.7 |
62,8/56,5 |
125,7/113,1 |
188,5/169,6 |
219,9/197,9 |
|
25 |
490,9/452,4 |
98,2/90,5 |
196,4/181,0 |
294,5/271,4 |
343,6 / 316,7 |
|
32 |
804.2/754.8 |
160,8/151,0 |
321.7 / 301.9 |
482,5/452,9 |
562.9/528.4 |
-- Micro maschera 3C e semiconduttori, tappo, raccordo a pressione;
-- Automazione generale di bloccaggio, posizionamento e cambio materiale;
-- Assemblaggio di elettrodomestici e hardware; attrezzature per lo smistamento di carichi leggeri per l'imballaggio.
Il cilindro pneumatico SOLH CU/CDU a montaggio libero rettangolare supporta l'installazione multiangolo senza staffa, con varianti con stelo non rotante e a doppia guida, ampiamente utilizzato per il posizionamento e il bloccaggio di automazioni leggere a corsa breve.
