Pinza pneumatica parallela con guida lineare serie HFZ

Marca: SOLH di Riche Technology

Panoramica del prodotto

     La serie SOLH HFZ è una pinza parallela ad alta rigidità dotata di guida lineare integrata a rulli/sfere, azionata da doppio pistone e meccanismo sincrono a pignone e cremagliera. Completamente intercambiabile con la serie SMC MHZ2.

     Disponibili tre varianti di funzionamento:

     -- HFZ: Tipo standard a doppio effetto

     -- HFSZ: Semplice effetto normalmente chiuso (morsetto a molla, mantenimento di potenza)

     -- HFTZ: Singolo effetto normalmente aperto (rilascio a molla, spegnimento aperto) Adatto per applicazioni generiche di bloccaggio di precisione con carichi leggeri e medi, assemblaggio automatizzato e applicazioni con effettori finali di robot.

Struttura principale e principio di funzionamento

  1. Trasmissione: trasmissione sincrona a doppio pistone + pignone e cremagliera. Due ganasce mantengono un movimento parallelo perfetto senza spostamento o deflessione.

  2. Sistema di guida: guida lineare integrata a rulli/sfere con perni di posizionamento sul fondo per evitare spostamenti. Eccellente rigidità, elevata precisione di ripetizione e forte resistenza al carico disassato.

  3. Modalità operative

     -- HFZ a doppio effetto: alimentazione d'aria per produzione continua universale aperta/chiusa

     -- HFSZ a semplice effetto NC: l'alimentazione dell'aria apre le ganasce; morsetti a molla in caso di interruzione dell'aria (mantenimento del pezzo spento)

     -- HFTZ a semplice effetto NO: l'alimentazione dell'aria chiude le ganasce; la molla si apre quando viene interrotta l'aria (rilascio automatico di spegnimento)

  4. Costruzione: corpo in lega di alluminio, ganasce in acciaio inossidabile, anello magnetico incorporato. Scanalature per interruttori magnetici su entrambi i lati; superfici di montaggio multiple: fondo/laterale/foro passante.

  5. Precisione della posizione: ±0,01 mm (alesaggio 6~25); ±0,02 mm (alesaggio 32~40), stabile in caso di cicli ad alta frequenza.

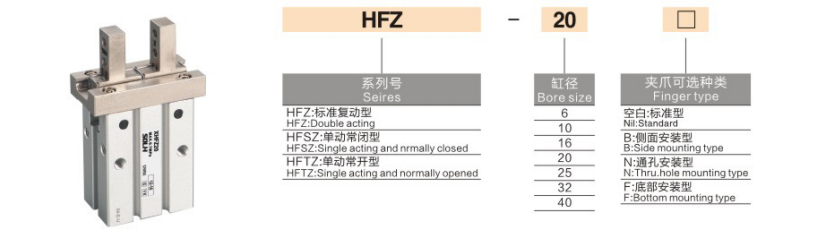

Regola di codifica del modello completa

 1. Esempio di modello: HFZ20N-M9BW

 2. Riferimento all'ordine standard

     HFZ25N-M9BW Alesaggio 25, doppio effetto, montaggio a foro passante, interruttore magnetico M9B con cavo da 1 m.

Specifiche tecniche del nucleo universale

Tabella di riferimento della corsa e della forza di bloccaggio (0,5 MPa, ganasce standard)

⚠️ Nota importante: la forza di serraggio effettiva diminuisce all'aumentare della lunghezza di estensione della ganascia L. La verifica del carico con fattore di sicurezza ≥ 1,5 è obbligatoria.

Scenari applicativi preferiti

  ✅ Scegli la serie HFZ se:

     -- È necessaria la sostituzione diretta per SMC MHZ2; richiedono la funzione di mantenimento/rilascio dello spegnimento a semplice effetto

     -- Bloccaggio parallelo di precisione per carichi leggeri e medi: elettronica 3C, hardware di precisione, stampaggio a iniezione, attrezzature per l'imballaggio

     -- Elevata rigidità e resistenza al carico disassato richieste per gli effetti finali dei robot e le stazioni di assemblaggio di precisione

     -- Montaggio flessibile multidirezionale: installazione a foro passante/laterale/inferiore per un meccanismo integrato compatto

Linee guida per la selezione delle chiavi

   1. Selezionare la dimensione del foro in base al peso del pezzo e alla modalità di bloccaggio (presa esterna/interna), garantire una forza di bloccaggio ≥ 1,5 volte il carico effettivo

   2.Selezione della modalità operativa

     -- Bloccaggio continuo senza alimentazione → HFSZ normalmente chiuso

     - Rilascio automatico di spegnimento → HFTZ normalmente aperto

     -- Produzione in serie continua senza richiesta di molla di sicurezza → HFZ a doppio effetto

  3. Selezione del montaggio: foro filettato standard (vuoto) / foro passante (N) / montaggio laterale (B) per adattarsi alla piattaforma o alla staffa

  4. Rilevamento della posizione: equipaggiato con interruttori magnetici -M9□, gli slot su due lati supportano 2 interruttori per il feedback del segnale di apertura e chiusura

  5. Controllo del carico offset: limitare la lunghezza di estensione della ganascia L, evitare di superare il momento flettente consentito della guida lineare

Riassunto di una frase

     La pinza pneumatica parallela con guida lineare SOLH HFZ adotta una guida a rulli/sfere e un azionamento sincrono con pignone a cremagliera, disponibile nelle varianti HFZ a doppio effetto, NC HFSZ a singolo effetto e NO HFTZ con opzioni multi-mount e alta precisione di ±0,01 mm, intercambiabile direttamente con MHZ2, soluzione ideale di bloccaggio di precisione ad alta rigidità per robot EOAT, 3C, hardware e assemblaggio di automazione generale.
