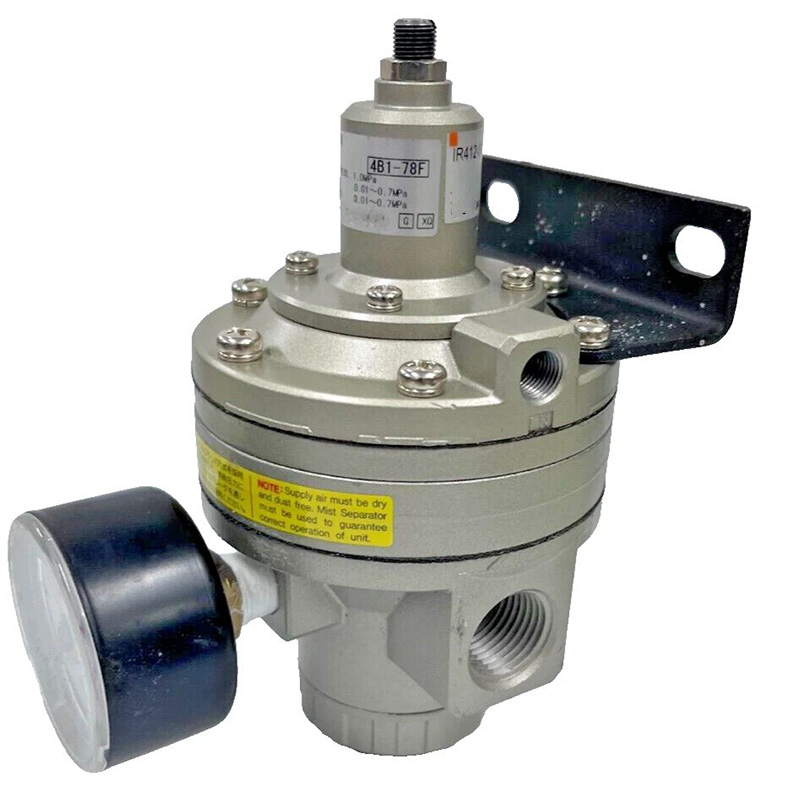

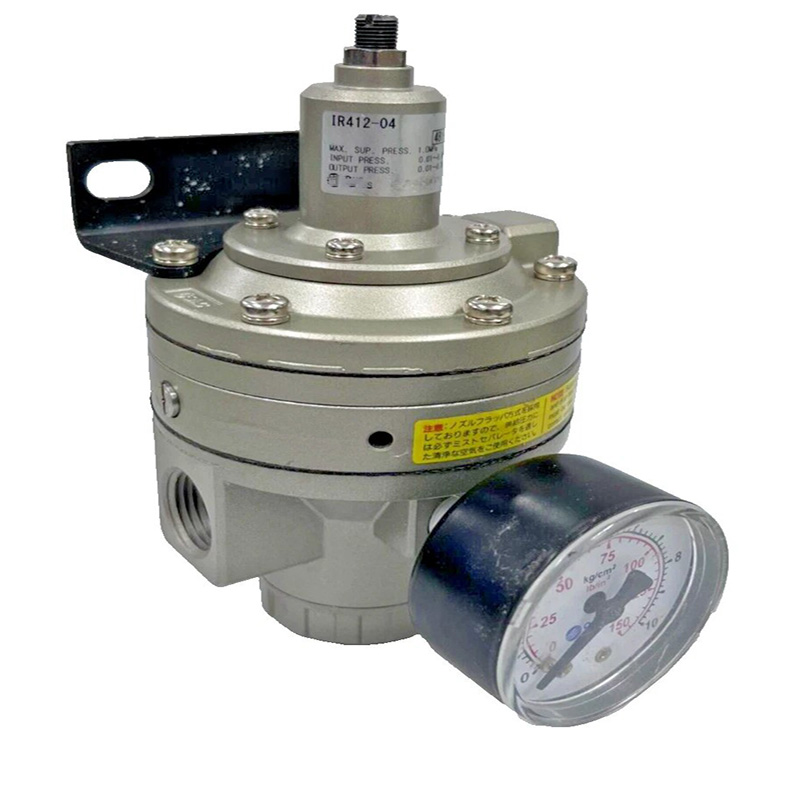

IR412-04-32 Regolatore d'aria di precisione

Il regolatore di precisione pilotato SOLH IR412-04-X32 è completamente intercambiabile con i modelli equivalenti SMC. Adottando la struttura di scarico della valvola a cerniera con porta principale Rc 1/2", questa versione di scarico posteriore personalizzata X32 presenta un intervallo di pressione regolabile di 0,01~0,7 MPa e una sensibilità ultraelevata dello 0,2% del fondo scala, con un consumo d'aria costante inferiore a 1 l/min. Vanta notevoli prestazioni di flusso e scarico, mentre il design dello scarico posteriore evita l'inquinamento da polvere e nebbia d'olio. Disponibile con montaggio a pannello o staffa e manometro anteriore/posteriore opzionale, fornisce un'uscita di pressione ultra stabile per la massima precisione erogazione, controllo della tensione della pellicola della batteria al litio, posizionamento di cilindri di grande diametro e sistemi pneumatici per camere bianche a semiconduttore.

IR412-04-X32 Regolatore pilotato ad alta precisione

Marca: SOLH di Richge Technology (睿其格科技)


Panoramica del prodotto

     IR412-04-X32 appartiene allo stabilizzatore di pressione di precisione pilotato a grande flusso della serie IR. Questo regolatore è progettato per condizioni di lavoro pneumatiche gravose che richiedono una pressione di uscita ultrastabile e minime fluttuazioni di pressione, dimensioni e prestazioni completamente intercambiabili con la serie IR412 originale di SMC.

1. Specifiche tecniche principali

      - Nome della serie: regolatore di stabilizzazione ad alta precisione IR412

      -- Modello completo: IR412-04-X32

          · 04: Filettatura attacco principale Rc 1/2"

          · X32: configurazione speciale personalizzata che include scarico posteriore, sensibilità migliorata e consumo d'aria costante minimo

     --Tipo di struttura: regolatore di precisione di scarico pilotato

     --Mezzo applicabile: aria compressa secca e pulita

     --Pressione di esercizio massima in ingresso: 1,0 MPa

     --Intervallo di pressione regolabile: 0,01 ~ 0,7 MPa

     --Precisione del controllo

        · Sensibilità: 0,2% fondo scala

        · Ripetibilità: ±0,5% fondo scala

     --Prestazioni di flusso: capacità di flusso massima, quasi il doppio del flusso del modello IR201

     --Capacità di scarico di scarico: flusso di scarico in sovrapressione 5 volte superiore rispetto ai regolatori di precisione convenzionali

     --Consumo d'aria costante: ultra basso, inferiore a 1 l/min

     --Temperatura operativa: -5℃ ~ +60℃

     --Peso netto: ca. 1,0 kg

     --Opzioni di montaggio: montaggio a pannello o montaggio su staffa; manometro installabile sul lato anteriore o posteriore

2. Principio di funzionamento del pilota dell'ugello-flapper

     --Fase di impostazione della pressione: ruotare la manopola di regolazione per comprimere la molla interna e chiudere il passaggio dell'ugello; l'aria pilota spinge la bobina principale per regolare la pressione di uscita.

     --Fase di regolazione stabile: la pressione in uscita agisce sul diaframma per controbilanciare la tensione della molla, mantenendo una pressione preimpostata costante.

     --Fase di scarico della sovrapressione: quando la pressione a valle supera il valore target, il diaframma si solleva per aprire l'ugello, la pressione pilota diminuisce istantaneamente e la valvola principale rilascia aria ridondante ad alta velocità. Vantaggio principale: il controllo pilota combinato e la struttura di scarico offrono una velocità di risposta ultraveloce, un'uscita di pressione stabile e prestazioni eccezionali per grandi portate.

3. Spiegazione completa del codice modello (IR412-04-X32)

     --IR412: serie di basi per regolatori ad alta precisione di grosso calibro

     --04: Specifica porta principale Rc 1/2"

     --X32: versione di aggiornamento personalizzata

        · Layout scarico posteriore (la versione standard adotta lo scarico anteriore)

        · Sensibilità di risposta migliorata

        · Design a basso consumo d'aria costante

4. Vantaggi principali del prodotto

     --Precisione di controllo superiore con sensibilità a fondo scala dello 0,2%, controllo della tensione perfettamente abbinato, posizionamento preciso e apparecchiature di erogazione del fluido.

     --L'ampia porta da 1/2 pollice fornisce il flusso massimo, supportando cilindri di grande diametro e linee di produzione pneumatiche ad alto consumo.

     --Correzione istantanea della pressione tramite un canale di scarico ad alto volume per eliminare rapidamente le fluttuazioni della pressione in uscita.

     --Design a risparmio energetico con consumo d'aria stazionario inferiore a 1 L/min per ridurre i costi operativi a lungo termine.

     --Disposizione di installazione flessibile; manometro e staffa di fissaggio possono essere montati sul lato anteriore o posteriore a seconda delle esigenze.

     --Lo scarico posteriore personalizzato X32 previene la contaminazione da polvere e nebbia d'olio per mantenere un ambiente di lavoro pulito.

5. Scenari applicativi tipici

     Linee di erogazione di colla di precisione e linee di produzione di rivestimenti industriali Macchinari per il controllo della tensione di pellicole, fili e tessuti per la stampa, batterie al litio e industrie tessili Apparecchiature per il posizionamento di cilindri ad alta velocità, presse pneumatiche idrauliche e automazione dei trasferimenti Strumenti di misura da laboratorio e circuiti di mantenimento della pressione di lunga durata Piattaforme pneumatiche di precisione per semiconduttori, assemblaggi elettronici e camere bianche

Confronto delle prestazioni del modello: IR412 VS IR201 VS ARJ310

Parametro
IR412-04-X32
IR201-02
ARJ310
Filettatura della porta
RC 1/2"
RC 1/4"
M5 / RC 1/8"
Livello di flusso
Flusso massimo elevato
Flusso medio
Mini a basso flusso
Sensibilità di controllo
0,2% FS
0,5% FS
1% FS
Struttura guida
Operato dal pilota
Operato dal pilota
Pistone ad azione diretta
Posizionamento del prodotto
Controllo ultrapreciso di grandi portate
Norma generale di precisione
Regolazione compatta e miniaturizzata a basso flusso
Applicazione principale
Attrezzature industriali ad alta precisione ad alto flusso
Circuiti di automazione ordinaria di precisione
Maschere miniaturizzate e microattuatori per spazi ristretti

Riassunto di una frase

     IR412-04-X32 è un regolatore di precisione pilota di grosso calibro compatibile con SMC dotato di scarico posteriore personalizzato X32 e consumo d'aria ultrabasso, che funge da soluzione di controllo della pressione di punta per sistemi di erogazione di precisione ad alto flusso, regolazione della tensione e automazione del posizionamento.
