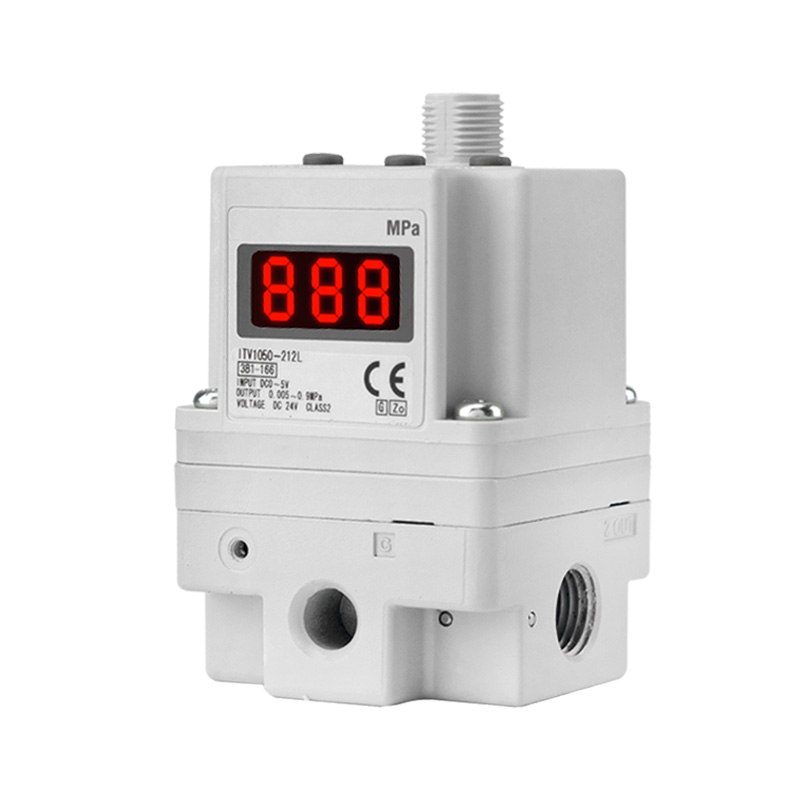

Valvola proporzionale elettropneumatica ad alto flusso serie ITV

Marca: SOLH di Riche Technology

Posizionamento del prodotto e principio di funzionamento

   1. Posizionamento del prodotto

     La valvola proporzionale elettropneumatica ad alto flusso della serie SOLH ITV è un componente di conversione elettrico-pneumatico intercambiabile SMC. Realizza una regolazione continua e continua della pressione dell'aria tramite segnali di controllo elettrici, sostituendo completamente le valvole di riduzione della pressione manuali per ottenere una regolazione remota automatica e ad alta precisione della pressione ed è appositamente ottimizzato per circuiti di alimentazione dell'aria a grande portata per impieghi gravosi.

   2. Funzione e principio fondamentali

     - Funzione principale: converte il segnale di controllo elettrico in pressione dell'aria regolabile in continuo per la regolazione automatica e remota della pressione

     - Principio di funzionamento: sistema di feedback proporzionale elettropneumatico a circuito chiuso. Il sensore di pressione integrato monitora la pressione di uscita in tempo reale e corregge automaticamente la deviazione, offrendo un'eccellente precisione di controllo e un'elevata velocità di risposta

     - Grado di protezione ambientale: IP65 resistente alla polvere e agli spruzzi d'acqua, funzionamento stabile in condizioni difficili di officina industriale

Tabella di riferimento rapido per i modelli della serie ad alto flusso

Specifiche Tecniche Generali Universali

     -- Fluido applicabile: aria compressa secca

     -- Pressione massima di alimentazione in ingresso: 1,0 MPa

     -- Temperatura ambiente e media: -5 ~ +60 ℃

     -- Alimentazione: DC24V ±10% (le versioni parziali supportano DC12–15V)

     -- Consumo energetico: ≤4 W (modelli dotati di comunicazione)

     -- Monitorare il segnale di uscita: analogico DC1–5V lineare con pressione di uscita effettiva

     -- Opzioni filettatura porta: filettatura parallela Rc / NPT / G, raccordi a innesto rapido opzionali

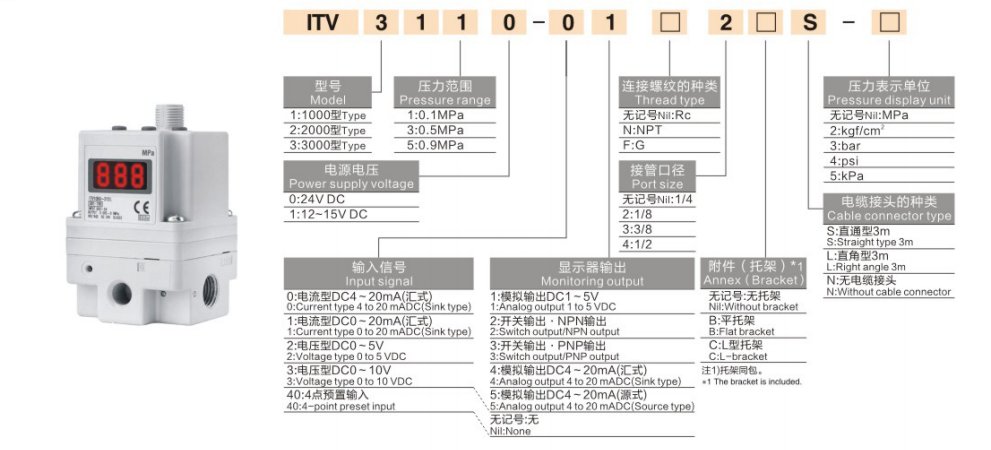

Tipi di segnali di ingresso e definizione del suffisso del modello

  1. Segnali di controllo disponibili

     -- Ingresso analogico (mainstream): segnale di tensione CC 0–10 V, segnale di corrente 4–20 mA

     -- Preimpostazione multistadio: funzione di preimpostazione della pressione fissa I/O a 4 punti/16 punti

     -- Comunicazione bus di campo: RS-232C, CC-Link, DeviceNet, PROFINET, EtherNet/IP (richiede scheda di comunicazione accessoria dedicata)

 2. Esempio di codice modello: ITV2050-31F2BN3

     -- ITV2050: serie ITV2000 a flusso medio

     -- 31: filettatura attacco G1/4

     -- F: staffa di montaggio piatta

     -- 2: Ingresso tensione analogica CC 0–10 V

Vantaggi principali del prodotto

  1. Prestazioni ad alto flusso notevolmente migliorate

     -- La capacità di flusso massima è aumentata di circa 5 volte rispetto alla serie ITV standard a piccolo flusso, soddisfacendo perfettamente i requisiti di movimento alternativo veloce dei cilindri di grande diametro e delle apparecchiature sincrone multicilindriche.

  2. Eccellente alta precisione e stabilità a lungo termine

     -- Precisione di controllo entro ±1% F.S., velocità di risposta ultraveloce e minuscole fluttuazioni di pressione, ideali per assemblaggi di precisione, lavorazione di semiconduttori, rivestimento automatico e altre linee di produzione di alto livello.

  3. Profilo compatto e leggero ottimizzato

     -- Peso del modello ITV2100 ridotto del 19% rispetto alla generazione precedente, staffa flessibile e montaggio su base per adattarsi a spazi di installazione limitati.

  4. Funzionamento intelligente facile da usare

     -- Display digitale LED integrato ad alta luminosità per la visualizzazione del valore della pressione in tempo reale; dotato di algoritmo di autodiagnosi e uscita di allarme guasto per semplificare la risoluzione dei problemi e la manutenzione in loco.

Scenari tipici di applicazioni industriali

     -- Controllo della pressione per cilindri a grande flusso e attuatori pneumatici: macchine per l'imballaggio, apparecchiature di erogazione automatica e incollaggio

     -- Commutazione automatica della pressione multistadio: apparecchiature di saldatura, stazioni di rivettatura, sistemi di controllo della tensione di film e fili

     -- Circuiti di processo pneumatici ad alta precisione: produzione di semiconduttori, test ottici, apparecchiature di automazione di precisione medica

     -- Regolazione remota centralizzata della pressione su linee di produzione automatizzate: sostituzione di più set di regolatori manuali per un controllo digitale della pressione completo

Linee guida per la selezione del modello

     -- Selezionare la serie in base alla portata richiesta: ITV1100 per flusso micro piccolo, ITV2100 per flusso medio universale, ITV3100 per apparecchiature per carichi pesanti ad alto flusso

     -- Confermare l'intervallo di pressione regolabile per coprire completamente tutti i requisiti di pressione di esercizio del processo (intervallo completo di 0,005–0,9 MPa opzionale)

     -- Tipo di segnale di controllo corrispondente: tensione analogica DC0–10V come scelta standard; selezionare la scheda di comunicazione dedicata se è necessario il controllo digitale del bus di campo

     -- Confermare il modulo di montaggio: montaggio su base/montaggio laterale/montaggio su staffa per adattarsi al layout della tubazione dell'aria in loco

Riassunto di una frase

     La valvola proporzionale elettropneumatica ad alto flusso SOLH ITV realizza una regolazione digitale continua della pressione tramite segnali di controllo elettrici, dotata di capacità di flusso estremamente elevata, protezione industriale IP65 e interfacce di segnale analogiche/bus di campo multitipo, fungendo da componente di controllo principale per la regolazione remota, ad alta precisione e ad alto volume della pressione dell'aria in tutti i sistemi pneumatici automatizzati.
