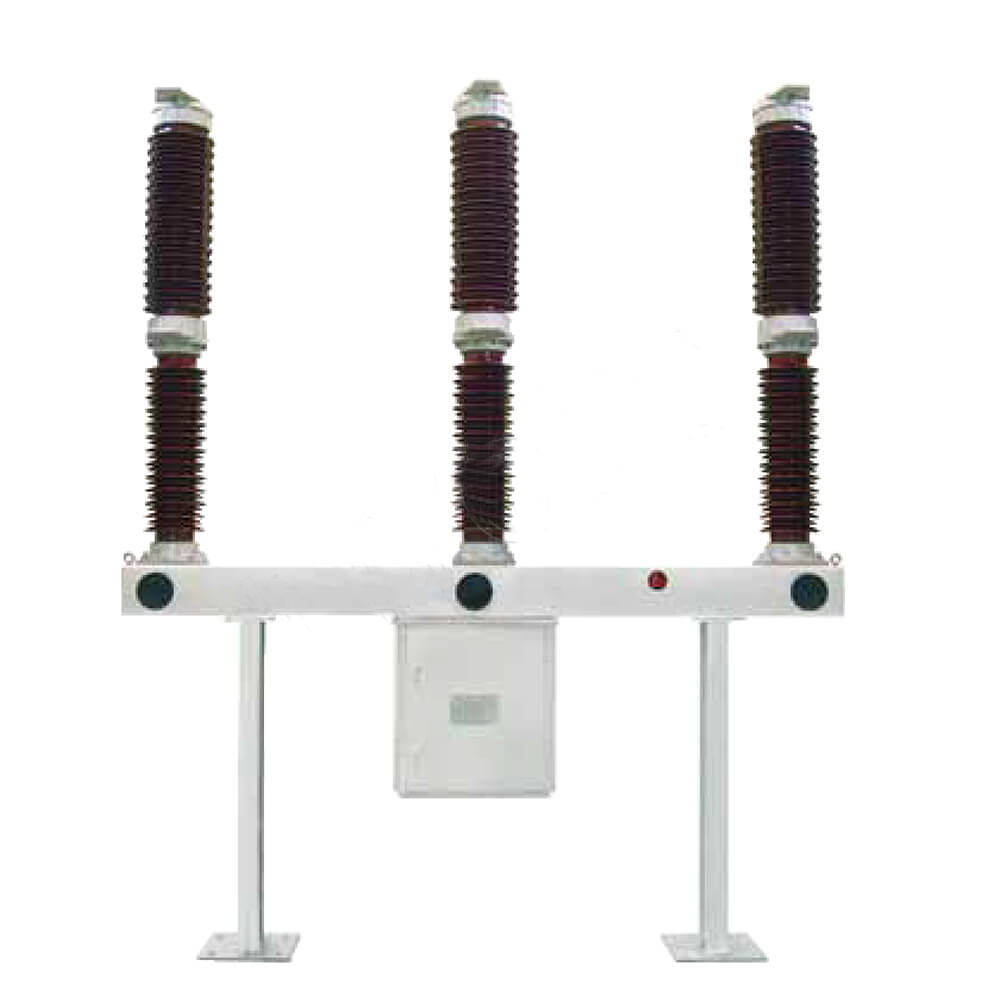

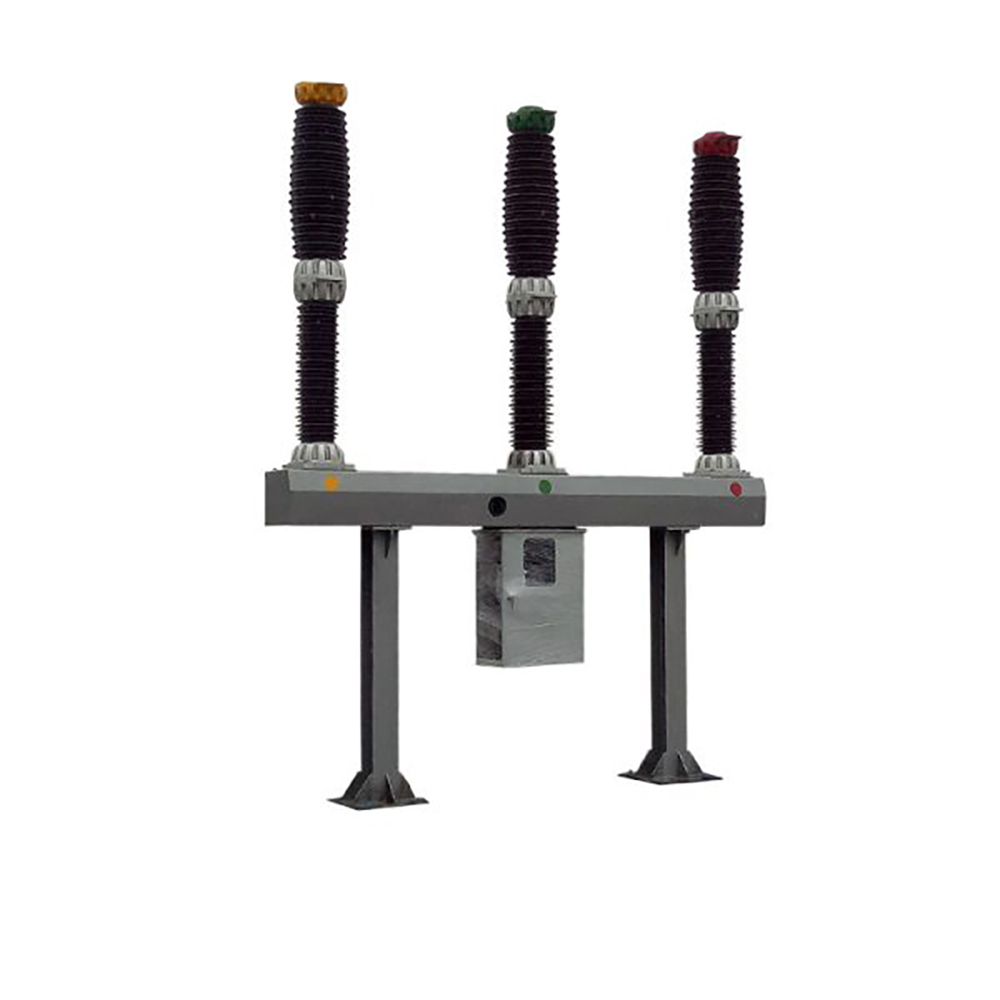

LW36-126 110KV 126KV Interruttore SF6 esterno
LW36-126/145 è un apparato combinato che include un interruttore di serbatoi in vivo SF6 con tecnologia di estinzione dell'arco di autoblasto. Gli interruttori sono disponibili per il funzionamento a singolo o tre polo ， viene utilizzato per rompere la corrente classificata, la corrente di guasto o per cambiare le linee elettriche e quindi realizzare le linee di controllo e la protezione del sistema di alimentazione. È in grado di funzionare regolare e può anche essere utilizzato come interruttore di collegamento. Il nuovo meccanismo operativo a molla garantisce un'elevata affidabilità e sicurezza.
L'interruttore SF6 ad alta tensione LW36-126/3150-40 è un interruttore di interruttore esterno progettato per sistemi CA ad alta tensione. È ideale per l'uso in griglie elettriche con una tensione massima di 145 kV e una frequenza nominale di 50Hz. Questo interruttore viene utilizzato per interrompere le correnti nominate, le correnti di guasto o per cambiare circuiti, fornendo controllo e protezione essenziali per i sistemi di alimentazione. È anche adatto per l'uso come interruzione di collegamento nelle interconnessioni di rete.
Questo prodotto utilizza il gas SF6 come mezzo di estinzione e isolamento dell'arco. È dotato della più recente tecnologia di estinzione per arco auto-energizzato e presenta un nuovo meccanismo a molla. LW36-126/3150-40 offre una lunga vita elettrica, un basso sforzo di funzionamento, un basso rumore e un'alta affidabilità, rendendolo la scelta più affidabile per le aree ad alta quota o sistemi di alimentazione da 132 kV. Può anche sostituire prodotti importati dello stesso tipo.
Caratteristiche strutturali
L'interruttore di circuito adotta una struttura a colonna in porcellana trifase. Le tre fasi sono dotate di un meccanismo operativo a molla, che è disposto centralmente e azionario trifase, quindi l'aspetto è nuovo e squisito. L'interruttore di circuito utilizza il gas SF6 come mezzo di estinzione isolante e arco. Durante il funzionamento, il gas SF6 a tre poli dell'interruttore di circuito è collegato e viene utilizzato un relè di densità di tipo puntatore per monitorare il suo progresso di pressione e densità. A causa del principio di estinzione dell'arco di auto-energia e del design ottimizzato nel sistema di movimento dell'interruttore a circuito, l'efficienza meccanica viene effettivamente migliorata e il lavoro operativo è ridotto al minimo;
Eccellente performance di rottura e lunga vita elettrica;
Il telaio di montaggio e il supporto sono realizzati con piastre d'acciaio di alta qualità che sono piegate nel loro insieme. Il trattamento superficiale adotta il processo di zincatura a caldo. Tutti i dispositivi di fissaggio esposti sono realizzati con materiali ad alta resistenza e parti standard zincate a caldo o in acciaio inossidabile. Il guscio della scatola del meccanismo è realizzato in acciaio inossidabile, quindi il prodotto ha un'eccellente resistenza alla corrosione; elevata affidabilità meccanica e può essere gestito frequentemente;
A causa dell'elevata resistenza all'isolamento inerente del gas esafluoruro di zolfo e del movimento di contatto ottimale dell'interruttore, l'interruttore del circuito rompe la corrente capacitiva senza reigni; Il livello di isolamento esterno è elevato, l'isolamento esterno è progettato con una grande distanza di scricchiolio, la distanza del rapporto di cimme è ≥31 mm/kV e le prestazioni di resistenza allo sporco sono eccellenti. Può anche funzionare in modo sicuro in ambienti difficili;
Forte capacità di carico di corrente: il test di aumento della temperatura viene effettuato in base a 1,2 volte la corrente nominale di 3150a, cioè 3780A, e c'è ancora un ampio margine per l'aumento di temperatura in ciascun punto;
L'aspetto generale del prodotto è compatta, l'installazione e la messa in servizio in loco sono convenienti e il carico di lavoro di manutenzione è piccolo.
Applicazioni:
Protezione della griglia di potenza: ampiamente utilizzata in griglie di potenza a tensione 132kV o più elevate per protezione e controllo.
Operazioni di commutazione: adatto per la commutazione del circuito e come interruzione di collegamento nelle interconnessioni del sistema di alimentazione.
Utilizzo ad alta quota: ideale per l'uso in aree ad alta quota grazie al suo design robusto e alla tecnologia avanzata.
Condizioni ambientali per l'uso
Le normali condizioni ambientali per l'uso soddisfano i seguenti requisiti:
a) Temperatura dell'aria ambiente -25 ℃ (-40 ℃) ~ +40 ℃;
b) altitudine ≤2500m (2000m);
c) velocità del vento ≤34m/s;
d) differenza di temperatura giornaliera ≤25 ℃;
e) intensità del sole ≤1000w/m;
f) livello di resistenza al terremoto intensità del terremoto 8 gradi (accelerazione orizzontale 0,2 g, accelerazione verticale 0,1 g);
g) spessore del ghiaccio ≤10mm;
h) Il livello di inquinamento atmosferico non supera il livello ⅲ in GB/T 5582;
i) Posizione di installazione esterna.
Se l'utente ha requisiti speciali per le condizioni dell'ambiente d'uso, può negoziare con gli esperti di Liyond.
 |
 |
 |
|

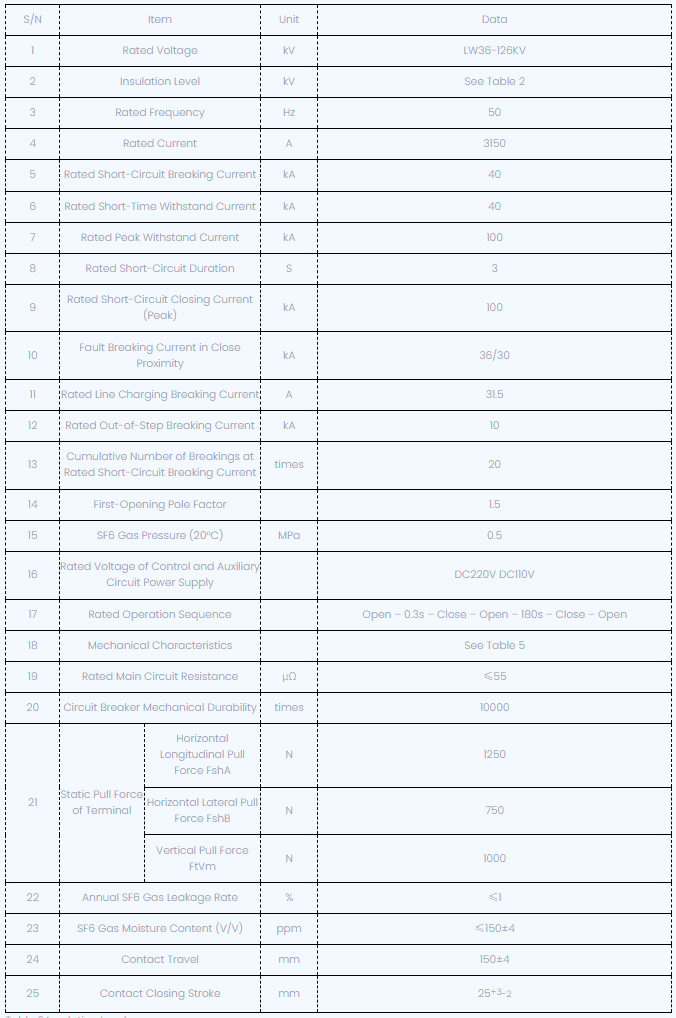

LW36-126 Parametri tecnici dell'interruttore dello circuito SF6

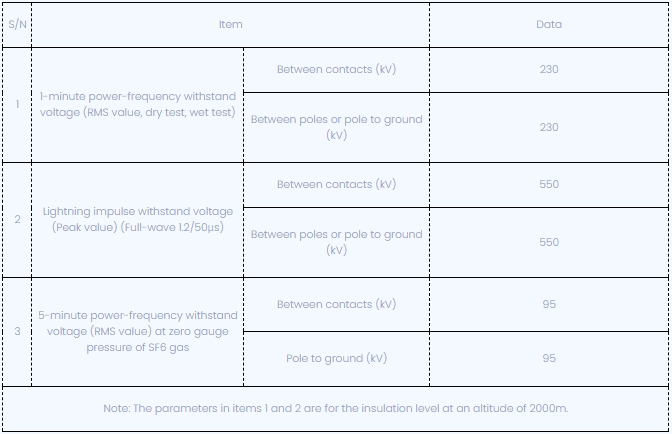

Tabella 2 Livello di isolamento

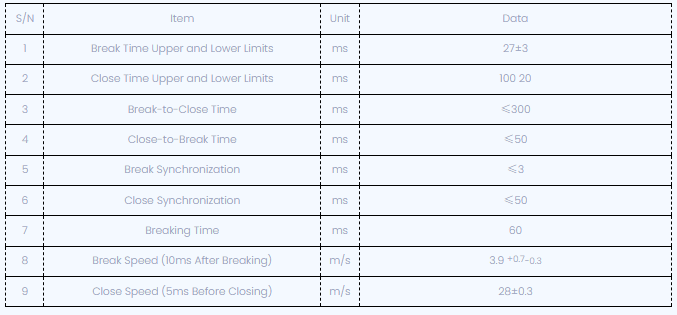

Tabella 3 Caratteristiche meccaniche
Avviso di interruttore di interruttore di interruttore LW36 SF6
Modello di interruttore e specifiche;
Parametri elettrici classificati (tensione, corrente, corrente di rottura, ecc.)
Condizioni ambientali per l'uso (temperatura ambiente, altitudine, livello di inquinamento ambientale)
Parametri elettrici del circuito di controllo nominale (tensione nominale del motore di accumulo di energia, tensione nominale di avvio di apertura e chiusura);
Nome e quantità di pezzi di ricambio, attrezzature speciali e strumenti richiesti (devono essere ordinati separatamente);
Direzione del cablaggio del terminale superiore primario.
Modello di interruttore e specifiche;
Parametri elettrici classificati (tensione, corrente, corrente di rottura, ecc.)
Condizioni ambientali per l'uso (temperatura ambiente, altitudine, livello di inquinamento ambientale)
Parametri elettrici del circuito di controllo nominale (tensione nominale del motore di accumulo di energia, tensione nominale di avvio di apertura e chiusura);
Nome e quantità di pezzi di ricambio, attrezzature speciali e strumenti richiesti (devono essere ordinati separatamente);
Direzione del cablaggio del terminale superiore primario.
