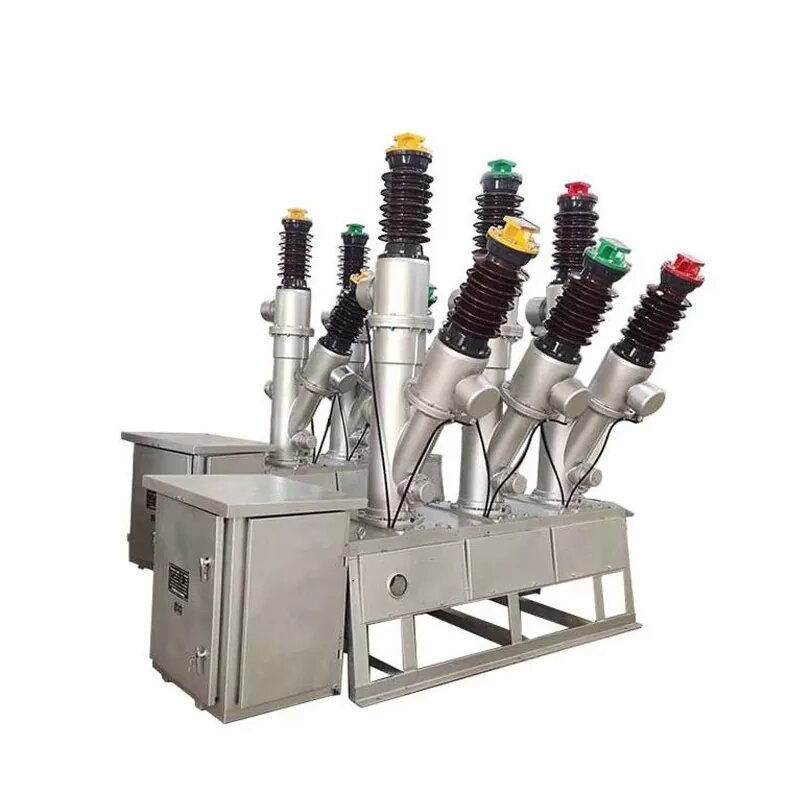

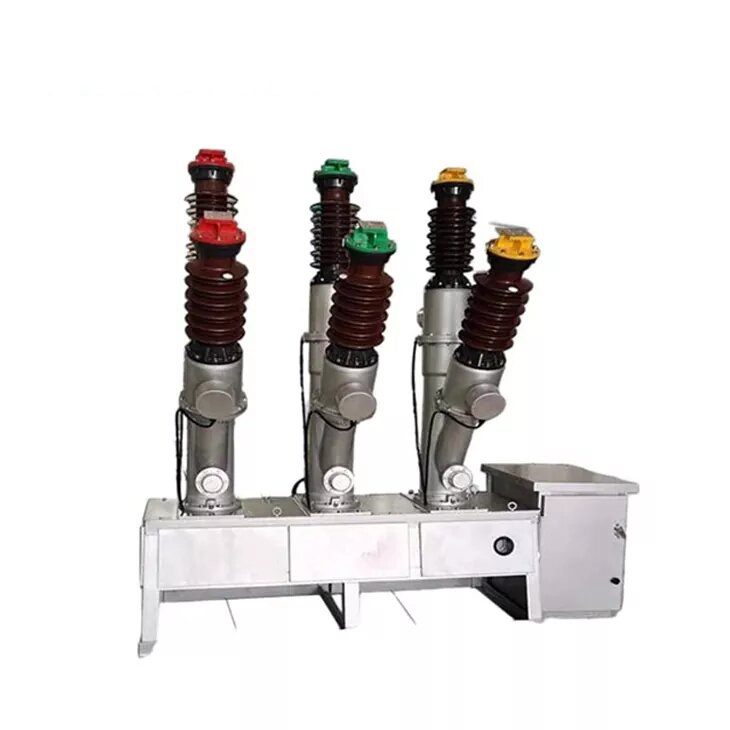

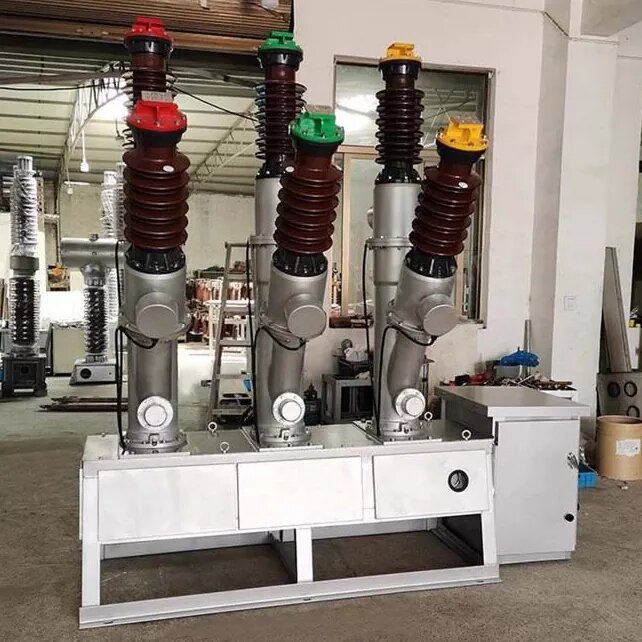

LW8-40.5 Interruttore SF6 ad alta tensione AC da esterno

LW8-40.5 Interruttore SF6 ad alta tensione AC da esterno

       L'interruttore AC SF6 per esterno LW8 (A) -40,5 è un dispositivo elettrico ad alta tensione a tre fasi da 50Hz, progettato per l'uso in sistemi di alimentazione con una tensione nominale di 40,5 kV. Utilizza il gas SF6 come mezzo di astuzia e isolamento, con un meccanismo di estinguenza ad arco a gas compresso, fornendo capacità di interruzione superiore. Questo interruttore di circuito è adatto per applicazioni in sottostazioni di potenza, centrali e reti di distribuzione in cui può cambiare in modo affidabile sia le correnti nominate e di cortocircuito. È anche ideale per l'uso come interruttore di collegamento o per la disconnessione delle banche dei condensatori. Il dispositivo include un trasformatore di corrente integrata per scopi di misurazione e protezione, rendendolo una scelta eccellente per l'aggiornamento dei sistemi di interruzione più vecchi.

Struttura del prodotto

L'interruttore presenta un design della colonna in porcellana con tre fasi distinte, ciascuna dotata di una camera di estinzione ad arco separata piena di aria compressa. Il gas trifase è collegato dal tubo di rame. I componenti chiave dell'interruttore includono l'alloggiamento in porcellana, il trasformatore di corrente, la camera di estinzione ad arco, l'assorbitore, il meccanismo operativo, la scatola di trasmissione, il telaio di base, le aste di collegamento e le molle. La manica di porcellana funge da supporto e isolamento per collegare il circuito principale dell'interruttore al sistema di alimentazione. Fa inoltre parte del recipiente a pressione, fornendo una forza solida e garantendo ermetica.

Applicazioni:

 Trasmissione e distribuzione della potenza: adatto per l'uso in sottostazioni, stazioni di trasformatore e reti di distribuzione dell'alimentazione.

 Operazioni di interruzione: gestisce efficacemente correnti nominate, correnti di cortocircuito e disconnessioni di emergenza.

 Protezione bancaria del capannone: può scollegare le banche dei condensatori in modo sicuro, garantendo operazioni di sistema fluide.

 Sostituzione Ideale: un'ottima opzione per sostituire gli interruttori più vecchi e obsoleti nel sistema.

Condizioni ambientali:

Altitudine: fino a 3000 metri sul livello del mare.

 Temperatura ambientale: da -30 ° C a +45 ° C.

 Livello dipollution: adatto per gli ambienti classificati come livello II, III o IV.

umidità: umidità media giornaliera non superiore al 95%, con una media mensile non superiore al 90% (a 25 ° C).

 Pressione di vento: non superiore a 700pa, equivalenti alle velocità del vento fino a 34 m/s.

 Condizioni di consumo: ideale per aree prive di materiali infiammabili, rischi di esplosione, corrosione chimica e vibrazioni gravi.

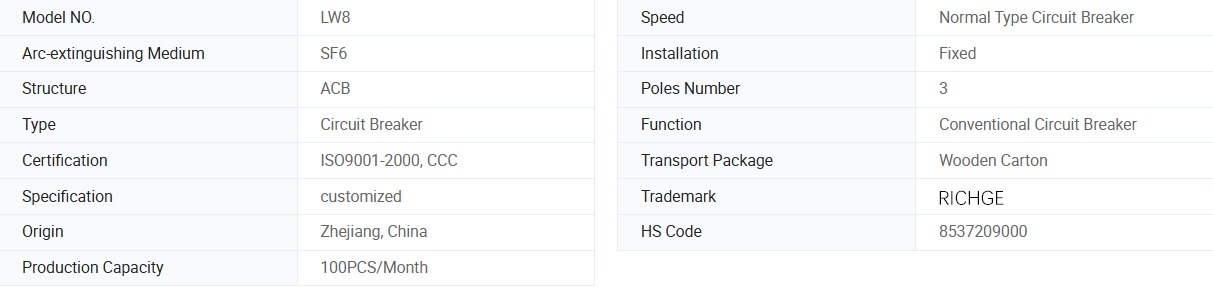

Informazioni di base.

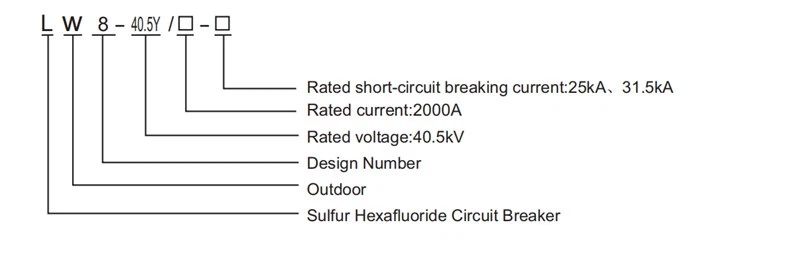

Descrizione del modello

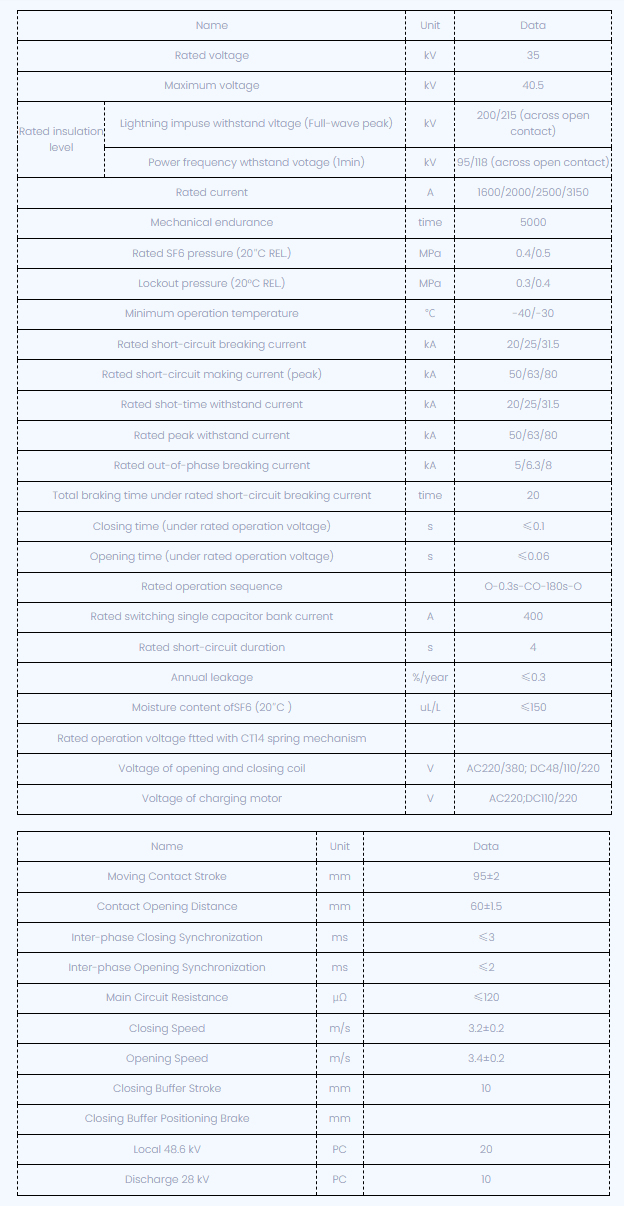

Parametri tecnici

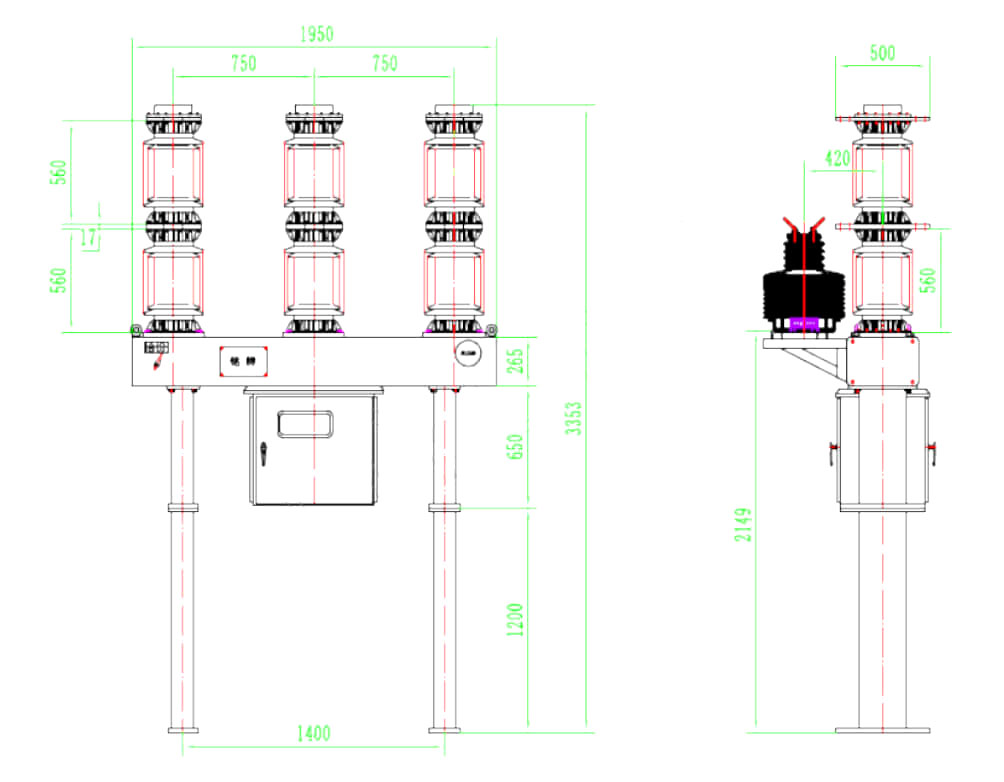

Disegno tecnico

LW8-40.5 Istruzioni di ordinamento dell'interruttore di circuito SF6

1: modello di interruttore a circuito, specifiche;

2: parametri elettrici classificati (tensione, corrente, corrente di rottura, ecc.)

3: condizioni ambientali (temperatura ambiente, altitudine, livello di inquinamento ambientale);

4: Tensione operativa dell'attuatore e tensione del motore;

5: numero, rapporto corrente e combinazione di livello di trasformatori di corrente interna o esterna. Carico secondario;

6: nome e quantità di pezzi di ricambio, strumenti speciali e attrezzature (devono essere ordinati separatamente).
