Valvola meccanica a 5/2 vie serie M5 | Corsa filettatura M5 e valvola di controllo manuale

Marca: SOLH di Riche Technology | Valvola meccanica e controllo manuale con ritorno a molla a 5/2 vie con filettatura M5×0,8

1. Panoramica del prodotto

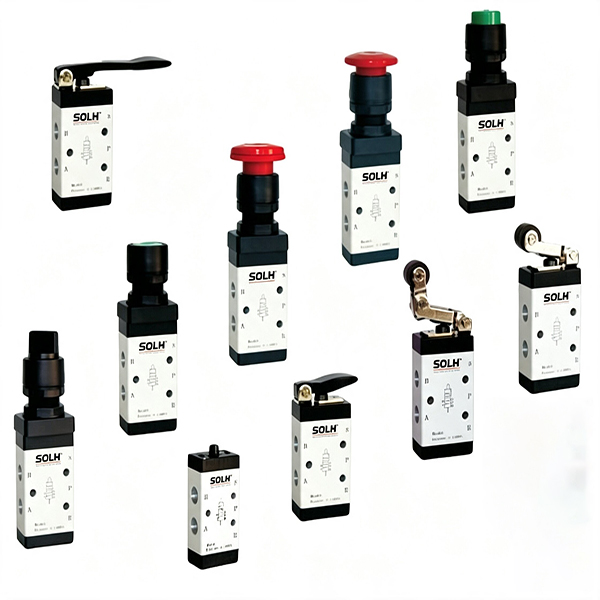

     La serie SOLH M5 è professionaleValvola meccanica a cursore 5/2 vie con interfaccia unificata a filettatura fine M5×0,8. Caratterizzato da un design senza bobina, realizza l'inversione del circuito dell'aria esclusivamente tramite forza meccanica esterna e ripristino automatico della molla. Ampiamente applicato per il posizionamento del limite della corsa del cilindro, il feedback del segnale sul posto e il controllo pneumatico di avvio-arresto manuale dell'attrezzatura. La serie completa copre due tipi principali: grilletto meccanico (rullo/stantuffo) e controllo manuale (pulsante/leva). È completamente intercambiabile con la serie AirTAC M5 e le valvole meccaniche domestiche universali per la sostituzione diretta.

  1.1 Definizione di porto aereo standard

     • Porto P: Ingresso principale dell'aria compressa

     • Porte funzionanti A/B: Collegare con cilindri a doppio effetto per il controllo telescopico

     • Doppie porte di scarico R1/R2: Porte di scarico del corpo valvola montate lateralmente, direttamente compatibili con l'installazione del micro silenziatore per la riduzione del rumore e la prevenzione della polvere

     • Funzione fondamentale: Struttura con ritorno a molla a 5/2 vie, si ripristina automaticamente allo stato originale dopo aver rimosso la forza esterna

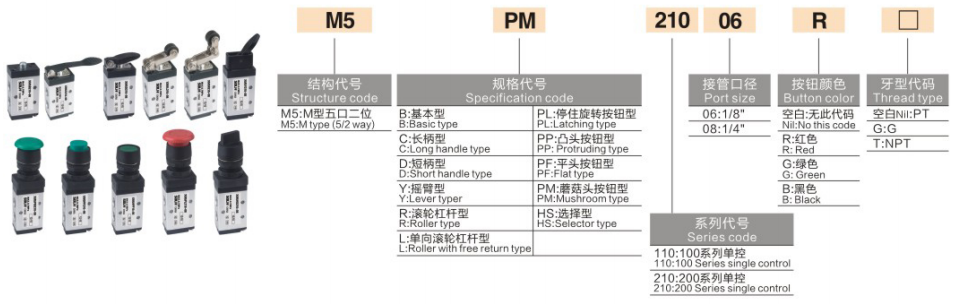

2. Codifica del modello e guida alla selezione del tipo di testa (base per la selezione del nucleo)

 1. Regola di codifica unificata:M5【Codice capo】-05 (05 sta per porta filettata M5 unificata per la serie completa)

 2. Esempio di modello:M5R-05 | Valvola meccanica a 5/2 vie con leva a rullo con attacco filettato M5 standard

3. Parametri tecnici fondamentali

4. Vantaggi strutturali principali

     • Struttura a bobina bilanciata: Adotta un design bilanciato della bobina di scorrimento, privo di interferenze di contropressione della fonte d'aria. Richiede solo una piccola forza esterna per completare l'azione di inversione con un funzionamento sensibile e leggero.

     • Design a doppio scarico diviso: Bocche di scarico bilaterali R1/R2 indipendenti con disposizione esterna. Installa direttamente i micro silenziatori per ottenere un'efficiente riduzione del rumore e isolamento della polvere, garantendo un funzionamento stabile a lungo termine.

     • Installazione multiangolo: Le parti superiore e inferiore del corpo valvola sono riservate con fori di montaggio, supportando l'installazione fissa ad angolo arbitrario per adattarsi a vari layout dello spazio dell'attrezzatura.

     • Intercambiabilità universale della serie completa: Dimensioni complessive unificate del corpo valvola per l'intera serie M5, compatibile con la stessa base del collettore con specifiche per la sostituzione gratuita e l'assemblaggio modulare.

5. Accessori di supporto e base del collettore

     • Base collettore M5 (M5M): Piastre collettori multi-link 1F/2F/3F, che realizzano un'alimentazione d'aria centralizzata con porta P, sostituendo le tubazioni sparse a valvola singola per semplificare il layout del circuito.

     • Ausiliari di supporto: raccordi diritti ridotti da M5 a G1/8, micro silenziatori M5, connettori rapidi M5 (tubi aria φ3/φ4 abbinati), staffe di montaggio fisse.

6. Distinzione di selezione: valvola meccanica M5 vs S3

7. Circuiti applicativi classici

     • Controllo limite cilindro: Il deflettore del cilindro attiva la valvola meccanica del rullo M5R, emette il segnale dell'aria pilota per controllare l'elettrovalvola da 4 V, realizzando l'inversione automatica quando il cilindro raggiunge la posizione designata.

     • Controllo manuale di avvio-arresto: La valvola a pulsante a fungo M5PP controlla direttamente l'azione telescopica di piccoli cilindri a doppio effetto per il funzionamento manuale in cantiere.

     • Rilevamento degli utensili della catena di montaggio: La valvola con stelo superiore a stantuffo M5B funge da interruttore di rilevamento dello stampo in posizione per realizzare l'attivazione logica pneumatica automatica per il posizionamento degli utensili.

Riassunto di una frase

     La serie SOLH M5 è una valvola meccanica a 5/2 vie con ritorno a molla completamente funzionale con filettatura unificata M5×0,8. Integrando il limite di corsa meccanico e molteplici modalità di controllo manuale, è caratterizzato da un'azione sensibile, prestazioni durevoli e intercambiabilità universale, essendo il componente di controllo micropneumatico preferito per il feedback del segnale del cilindro e la commutazione pneumatica manuale dell'attrezzatura.
