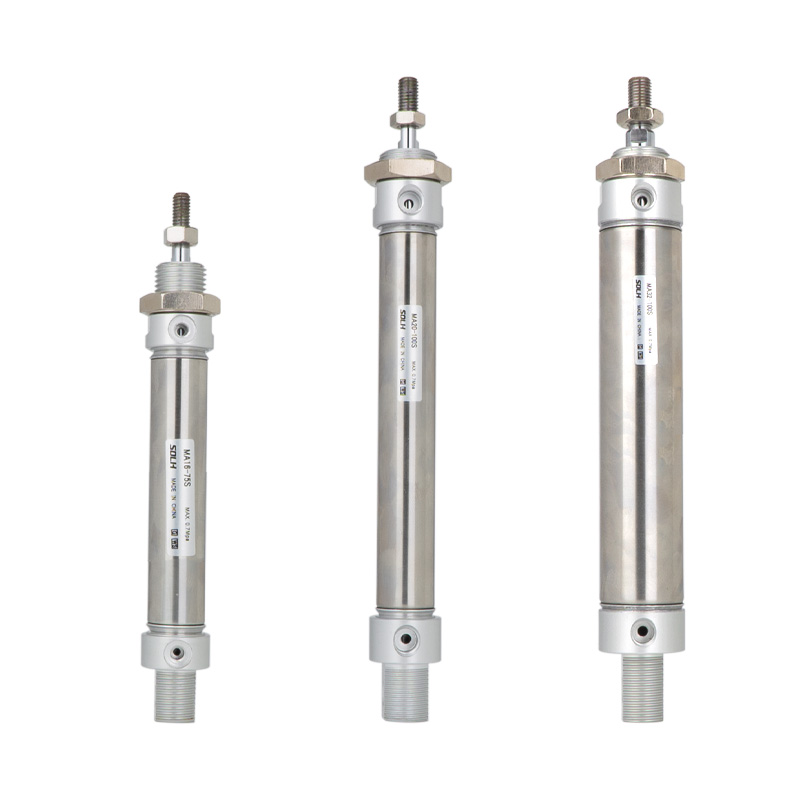

Minicilindro in acciaio inossidabile serie MA (tipo generale economico)

Marca: SOLH di Riche Technology

Panoramica del prodotto

     Mini cilindro economico in acciaio inossidabile serie SOLH MA, diametro φ16/20/25/32/40/50/63 mm. Intercambiabile con la serie SMC CM2/CM3. Prestazioni ad alto costo, struttura matura, dimensioni di montaggio universali e resistenza alla corrosione. Ampiamente applicato nell'industria leggera, nell'elettronica, nell'imballaggio, nell'industria alimentare e in piccole apparecchiature di automazione per carichi leggeri e medi, condizioni di lavoro sensibili al budget, pulite o umide.

Struttura principale e caratteristiche del design

   1. Standard: standard interno aziendale, altamente intercambiabile con SMC CM2/CM3.

   2. Materiale: canna e stelo in acciaio inossidabile 304, tappi terminali in lega di alluminio, antiruggine per acidi umidi, deboli, alcali deboli e ambienti puliti.

   3. Struttura: collegamento del cappuccio terminale e del barilotto aggraffato a rullo, struttura stabile e costo competitivo, forma cilindrica diritta per una facile manutenzione.

   4. Varianti di operazione

     -- MA a doppio effetto: alimentazione d'aria su entrambe le estremità, modello standard più comune

     -- Estensione della molla a semplice effetto MSA: si estende automaticamente quando viene interrotta l'aria

     -- Ritorno a molla a semplice effetto MTA: si ritira automaticamente quando viene interrotta l'aria

     -- Stelo Doppio MAD: Stelo esteso su entrambi i lati, movimento sincrono, corsa effettiva raddoppiata

     -- Corsa regolabile MAJ: doppio effetto con regolazione fine della corsa per un posizionamento preciso

   5. Cuscino: cuscinetto anticollisione in gomma standard; Cuscino d'aria regolabile MAC opzionale per ridurre l'impatto e il rumore durante il movimento ad alta velocità.

   6. Tenuta: speciale tenuta bidirezionale con scanalatura per il deposito dell'olio, bassa pressione di avvio, funzionamento senza olio, durata ≥ 5 milioni di cicli.

   7. Rilevamento della posizione: anello magnetico integrato in tutti i modelli (suffisso S), compatibile con interruttori magnetici AirTAC CS1-G o SMC M9B per il feedback della posizione del pistone.

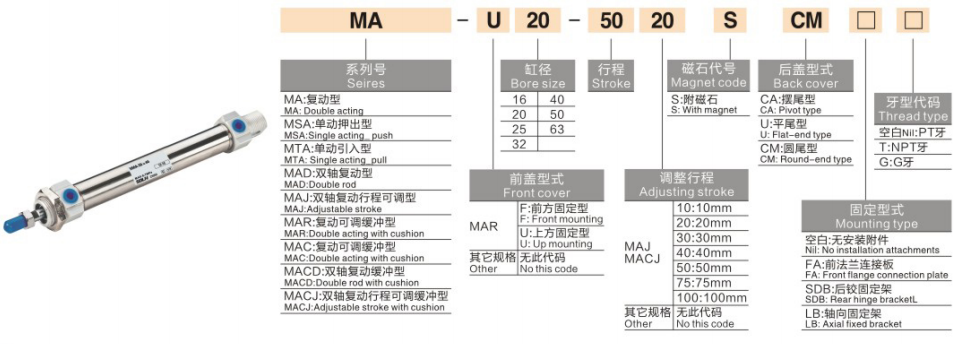

Regola di codifica del modello completa

   1. Esempio di modello: MA25-100S-CM-FA

Esempi di riferimenti ordine standard

     -- MA32-75S-CM: alesaggio 32, corsa 75, doppio effetto, coda cilindrica, magnete incorporato

     -- MTA20-50S-U: alesaggio 20, corsa 50, ritorno a molla a semplice effetto, coda piatta

     -- MAJ40-100S-CA: alesaggio 40, corsa 100, corsa regolabile, coda con forcella

Specifiche tecniche universali

Forza teorica di spinta e trazione a 0,5 MPa (asta singola, unità: N)

   1. MA a doppia azione

   2. MTA a semplice effetto (ritorno a molla @ 0,5 MPa)

Forme di montaggio e modelli derivati

   1. Coda posteriore e opzioni di montaggio

     -- Coda cilindrica CM: montaggio dritto standard (il più popolare)

     -- Coda CA Clevis: cerniera posteriore per meccanismo di oscillazione

     -- U Coda piatta: installazione piana per spazio assiale limitato

     -- Flangia FA/FB: fissaggio piastra flangiata anteriore/posteriore

     -- Montaggio con piede LB: installazione con staffa assiale laterale

     -- Cerniera femmina SDB: connessione incernierata per movimento oscillante

   2. Principali versioni derivate

     -- MA: Doppio effetto standard con magnete incorporato

     -- MSA/MTA: estensione a molla/ritorno a molla a semplice effetto

     -- MAD: Stelo passante doppio effetto

     -- MAJ: Corsa regolabile a doppio effetto

     -- MAC: Doppio effetto con ammortizzo pneumatico regolabile

Guida alla selezione rapida in 3 passaggi

   1.Selezione del foro: calcolare la spinta richiesta e il carico orizzontale, riservare un margine di sicurezza ≥50%; selezionare MA preferenzialmente per progetti con carico leggero e medio e sensibili ai costi.

   2. Conferma della corsa: aggiungere un margine di corsa extra di 10 ~ 20 mm; Corsa massima: doppio effetto ≤500mm, semplice effetto ≤100mm.

   3.Corrispondenza della configurazione

     -- Funzionamento: Doppio effetto → MA; ritorno a molla a semplice effetto → MTA; regolazione precisa della corsa → MAJ

     -- Cuscino: scegliere il cuscino d'aria regolabile MAC quando si corre a velocità > 500 mm/s

     -- Feedback di posizione: tutti i modelli dotati di magnete integrato, corrispondono agli interruttori magnetici CS1-G / M9B

Riassunto di una frase

     Il mini cilindro economico in acciaio inossidabile SOLH MA è intercambiabile con la serie SMC CM2/CM3, offre numerose varianti e molteplici scelte di montaggio, attuatore lineare economico per linee di produzione di automazione, imballaggio, alimenti ed elettronica a carico leggero e medio.
