Cilindro compatto a installazione libera multi-montaggio serie MD

Marca:SOLH di Riche Technology

Panoramica della serie di prodotti

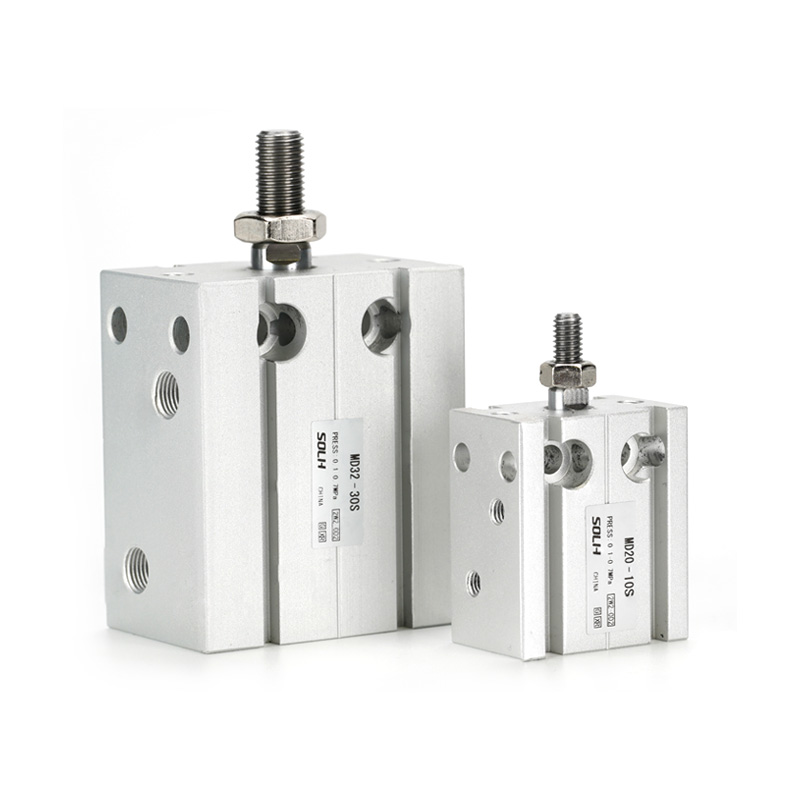

     La serie SOLH MD è un cilindro miniaturizzato standard multiposizione a montaggio libero con fori di montaggio a cerchio completo, forma a blocco ultrasottile e capacità di installazione ad angolo arbitrario. Progettato per spazi ristretti e ristretti per apparecchiature, layout ad alta densità e postazioni di lavoro di espulsione e posizionamento intermittenti a carico leggero.

     5 sottomodelli completi coprono le esigenze di stelo semplice/doppio, semplice/doppio effetto e corsa fissa/regolabile:

     -- MD: Stelo semplice doppio effetto (tipo universale standard)

     -- MSD: Stelo semplice a semplice effetto (molla in estensione)

     -- MTD: Stelo semplice a semplice effetto (ritrazione a molla)

     -- MDD: Stelo passante doppio effetto (antitorsione senza rotazione)

     -- MDJ: Stelo passante doppio effetto con corsa regolabile posteriore

Tabella delle specifiche tecniche del nucleo universale

Progettazione strutturale e vantaggi prestazionali principali

  1. Montaggio multiposizione completo in 6 direzioni

     -- Fori filettati uniformi distribuiti sulla parte anteriore, posteriore, sinistra, destra, superiore e inferiore del corpo del cilindro; può essere fissato su qualsiasi piano e con qualsiasi angolazione. La disposizione parallela di più cilindri affiancati massimizza l'utilizzo dello spazio nell'armadio.

  2. Corpo leggero a blocco ultrasottile

     -- Spessore della parete più sottile del 30%~50% rispetto ai cilindri a corpo rotondo standard, corpo principale in lega di alluminio leggero pressofuso per un design del meccanismo miniaturizzato.

  3. Cuscinetto autolubrificante dell'asta del pistone

     -- Boccola autolubrificante integrata a basso attrito sullo stelo del pistone, funzionamento senza olio, lunga durata e movimento stabile e regolare.

  4. Scanalature di montaggio standard per interruttore magnetico

     -- Scanalature di scorrimento trapezoidali dedicate su entrambi i lati del corpo del cilindro; facile montaggio, smontaggio e cambio di posizione degli interruttori magnetici senza staffe aggiuntive.

  5. Tampone tampone in gomma anteriore incorporato

     -- Il tampone integrato sull'estremità dello stelo assorbe le vibrazioni da impatto, riduce il rumore di funzionamento e protegge piccoli impianti e pezzi.

  6. Varianti con doppia asta espandibile e corsa regolabile

     - Doppia asta MDD: forti prestazioni antitorsione, deflessione rotatoria pari a zero, guida lineare stabile sotto carico laterale

     -- Corsa regolabile MDJ: vite di regolazione fine posteriore per la regolazione del limite della corsa, flessibile per requisiti di lunghezza di posizionamento variabili

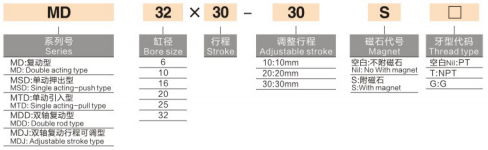

Regole complete per la denominazione dei modelli

  1. Modello 1: Stelo semplice standard a doppio effetto MD16×30S

     -- MD = Codice serie, cilindro compatto stelo semplice, doppio effetto

     -- 16 = Diametro del foro (mm)

     -- 30 = Lunghezza corsa base (mm)

     -- S = anello magnetico incorporato (vuoto = nessun magnete)

  2.Modello 2: Doppia asta regolabile MDJ20×20-10S

     -- MDJ = Stelo passante doppio effetto con regolazione corsa posteriore

     -- 20 = Diametro (mm)

     -- 20 = Corsa base fissa

     -- 10 = Corsa extra regolabile (corsa totale = 20 + 10 = 30 mm)

     -- S = Suffisso opzionale anello magnetico incorporato

Tabella della spinta teorica in uscita (unità: N)

Guida alla selezione passo passo e applicazioni tipiche

  1. Regole di giudizio sulla selezione del nucleo

     -- Priorità di limitazione dello spazio: cavità di installazione stretta, disposizione densa, richiesta di montaggio multiangolo → Scegli il cilindro compatto a blocco serie MD

     -- Screening delle condizioni di carico: carico leggero assiale puro senza deflessione laterale → Stelo singolo MD standard; Esiste torsione laterale/carico laterale offset → Modello antirotazione a doppio stelo MDD

     -- Richiesta di regolazione della corsa: la corsa di posizionamento variabile richiede un limite fine → Variante a doppia asta con corsa regolabile MDJ

     -- Feedback del segnale di posizione: aggiungere il suffisso S con interruttore magnetico CMSH/DMSH per il rilevamento della corsa del PLC

  2. Scenari tipici di applicazioni industriali

     -- Automazione 3C e semiconduttori: bloccaggio di mini attrezzature, spinta di materiali, crimpatura di componenti, stazioni di posizionamento preciso

     -- Attrezzature automatizzate generali: blocco del pezzo, cambio stazione, piccoli meccanismi alternativi lineari

     -- Assemblaggio di elettrodomestici e hardware: inserimento a pressione di piccole parti, fissaggio a scatto, erogazione di microcolla

     -- Macchinari per l'imballaggio e l'alimentazione: trasporto di materiali con carichi leggeri, bloccaggio dei prodotti, separazione automatica

Riassunto di una frase

     Il cilindro compatto SOLH MD a montaggio libero multidirezionale copre le varianti MDJ a stelo singolo/doppio, a semplice/doppio effetto e corsa regolabile con fori di montaggio completi su 6 lati, buffer integrato e anello magnetico opzionale, design ultrasottile e leggero ideale per il bloccaggio, l'espulsione e il posizionamento di carichi leggeri in 3C, semiconduttori, imballaggi e mini apparecchiature di automazione.
