Mini cilindro in acciaio inossidabile serie MG | Cilindro pneumatico resistente alla corrosione standard JIS

Marca: SOLH di Riche Technology

1. Panoramica del prodotto e caratteristiche strutturali principali

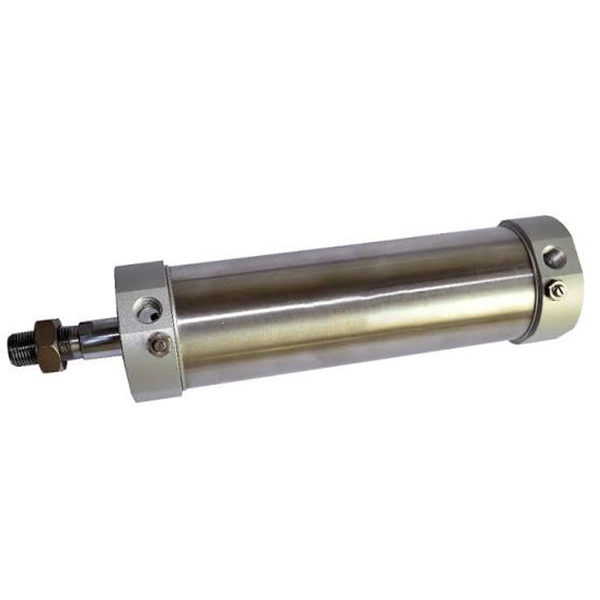

     La serie SOLH MG è un mini cilindro pneumatico durevole interamente in acciaio inossidabile prodotto in conformità con gli standard industriali JIS. Copre una gamma di alesaggi da φ20 a φ63 mm, posizionata tra la serie economica MA e la serie CM2 di fascia alta. Dotato di eccellente resistenza alla corrosione, resistenza alle vibrazioni e durata di servizio ultra lunga, offre prestazioni eccezionali in termini di costi. Completamente intercambiabile con le serie SMC CM2/CM3, è ampiamente applicato in scenari di automazione di medio e alto livello tra cui ambienti di lavoro alimentari, farmaceutici, di imballaggio, elettronici, umidi e con basi acide deboli.

  1.1 Standard JIS e alta intercambiabilità

     Prodotto rigorosamente secondo le specifiche standard JIS con dimensioni di montaggio e standard di interfaccia unificati. Raggiunge una perfetta intercambiabilità dimensionale e strutturale con i cilindri delle serie SMC CM2 e CM3, supportando la sostituzione senza modifiche, l'aggiornamento delle apparecchiature in batch e la corrispondenza della linea automatizzata standardizzata.

  1.2 Struttura anticorrosione completamente in acciaio inossidabile

     Adozione di tubo del cilindro e stelo del pistone in acciaio inossidabile SUS304 di alta qualità, abbinati a coperchi terminali in lega di alluminio ad alta resistenza. La struttura del materiale integrato offre eccellenti prestazioni antiruggine, anticorrosione e resistenti alla pressione, adattandosi stabilmente a condizioni di lavoro difficili come elevata umidità, polvere, acidi deboli e alcali deboli, superando di gran lunga i normali cilindri economici in termini di adattabilità ambientale.

  1.3 Struttura solida dell'incapsulamento mediante laminazione di rivetti

     Adozione della tecnologia di incapsulamento professionale per la laminazione dei rivetti per l'integrazione della crimpatura della copertura terminale e del tubo del cilindro. La struttura complessiva è compatta e solida con una forte resistenza alle vibrazioni e agli urti, evitando connessioni allentate durante il funzionamento ad alta frequenza a lungo termine. La forma snella e rotonda presenta una struttura semplice e una comoda manutenzione quotidiana, riducendo i costi operativi e di manutenzione.

  1.4 Moto diversificato e derivate funzionali

     • MG doppio effetto: Movimento alternativo con presa d'aria a doppia estremità, il tipo standard più universale per l'automazione lineare convenzionale.

     • MSG a semplice effetto (a spinta): Struttura estraibile a molla, estensione automatica dopo interruzione di corrente per meccanismi di ripristino di sicurezza.

     • MTG a semplice effetto (Pull Back): Struttura con ritorno a molla, retrazione automatica dopo un'interruzione di corrente per scenari di posizionamento protettivo.

     • Doppia asta MGD: Stelo del pistone con uscita a doppia estremità, che realizza movimento sincrono e corsa effettiva raddoppiata per una trasmissione sincrona precisa.

     • Cuscino regolabile MGC: Doppio effetto con buffer d'aria regolabile a doppia estremità, che riduce efficacemente il rumore e l'impatto per il funzionamento ciclico ad alta velocità.

     • Cuscino a doppia asta MGCD: Struttura a doppia asta dotata di buffer d'aria regolabile, che combina funzionamento sincrono e prestazioni stabili ad alta velocità.

  1.5  Tampone affidabile e sistema di tenuta a basso attrito

     Dotato di serie di cuscinetto anticollisione in gomma di alta qualità per il buffering di base e la riduzione del rumore; I modelli aggiornati MGC/MGCD supportano il cuscino d'aria a doppia estremità regolabile manualmente, adattandosi perfettamente alle condizioni di lavoro ad alta velocità e carichi pesanti. Adottando una guarnizione composita bidirezionale dalla forma speciale con scanalatura per lo stoccaggio dell'olio incorporata, il cilindro presenta una pressione di avvio ultrabassa, un funzionamento stabile senza olio e una durata di oltre 8 milioni di cicli.

  1.6  Induzione magnetica integrata serie completa

     Tutta la serie MG è dotata di anello magnetico integrato (codice S di serie, non rimovibile), compatibile con gli interruttori magnetici serie Airtac CS1-G e SMC M9B. Supporta il rilevamento accurato della posizione del pistone in tempo reale e il collegamento del segnale elettrico, realizzando il posizionamento automatizzato del ciclo e il monitoraggio intelligente delle apparecchiature.

2. Regole complete per la denominazione dei modelli ed esempi di ordini

 1. Struttura tipica del modello: MG25-100S-CM-FA

 2. Esempi di ordini standard

     • Modello magnetico standard a doppio effetto: MG32-75S-CM (alesaggio 32 mm, corsa 75 mm, coda rotonda, anello magnetico incorporato)

     • Modello a doppio effetto con ammortizzatore regolabile: MGC40-100S-CA (alesaggio 40 mm, corsa 100 mm, coda oscillante, ammortizzo pneumatico regolabile)

     • Modello con ritorno a molla a semplice effetto: MTG20-50S-U (alesaggio 20 mm, corsa 50 mm, coda piatta, ripristino a semplice effetto)

3. Parametri tecnici principali (tipo standard)

4. Grafico di riferimento della spinta e della tensione teorica da 0,5 MPa (asta singola)

  4.1 Dati sulle prestazioni a doppia azione (MG).

  4.2 Dati sulle prestazioni a semplice effetto (MTG Spring Return).

5. Forme di montaggio e modelli derivati

  5.1 Metodi di montaggio universali diversificati

     • Coda tonda CM: Montaggio diritto standard, il tipo più universale per il funzionamento lineare fisso convenzionale

     • CA Coda oscillante: Struttura della coda oscillante, particolarmente adatta per meccanismi meccanici oscillanti e ribaltanti

     • Coda piatta a U: Design compatto a coda piatta, adatto per spazi di installazione ultrasottili e ristretti

     • FA/FB Flangia anteriore/posteriore: Fissaggio a flangia piatta anteriore e posteriore, installazione verticale stabile per il posizionamento di carichi pesanti

     • Staffa per piedi LB: Fissaggio assiale della base del piede, comoda installazione laterale e disposizione delle attrezzature

     • Staffa a doppio orecchio SDB: Struttura a doppia cerniera, funzionamento oscillante flessibile per scenari di collegamento speciali

  5.2 Serie di derivati ​​principali

     • MG Standard a doppio effetto: Modello universale dotato di magnete per automazione generale medio-standard

     • MSG/MTG a semplice effetto: Tipi con molla di espulsione/ritorno a molla per ripristino di sicurezza e posizionamento protettivo

     • Doppia asta MGD: Struttura di uscita sincrona a doppia estremità, raddoppio della corsa e miglioramento della stabilità operativa

     • Cuscino regolabile MGC: Struttura del buffer d'aria migliorata, preferita per il funzionamento ciclico frequente ad alta velocità

     • Cuscino a doppia asta MGCD: Integrazione della sincronizzazione a doppia asta e buffer regolabile per apparecchiature ad alta velocità e alta precisione

6. Confronto di selezione MG vs MA vs CM2

7. Guida alla selezione rapida in 3 passaggi

     1. Selezione del foro: Selezionare la dimensione del foro appropriata in base al peso effettivo del carico, riservare un margine di sicurezza superiore al 50%. Dai priorità alla serie MG per carichi medio-alti e condizioni di lavoro resistenti alla corrosione.

     2. Selezione del tratto: Corsa di lavoro effettiva più margine di sicurezza di 10~20 mm; seguire i limiti di corsa standard: doppio effetto ≤500mm, semplice effetto ≤150mm.

     3. Configurazione funzionale: Scegliere MG per il doppio effetto standard, MTG per il semplice effetto con ritorno a molla, MGC per richieste di ammortizzazione regolabile ad alta velocità. La serie completa è preequipaggiata con anelli magnetici, compatibili con interruttori magnetici CS1-G e M9B per il rilevamento della posizione.

Riassunto di una frase

     Il minicilindro standard in acciaio inossidabile SOLH MG JIS bilancia elevata resistenza alla corrosione, lunga durata e prestazioni in termini di costi, con opzioni diversificate di movimento e montaggio, fungendo da soluzione pneumatica di fascia media ottimale per apparecchiature di automazione alimentare, farmaceutica, di imballaggio e per ambienti umidi.
